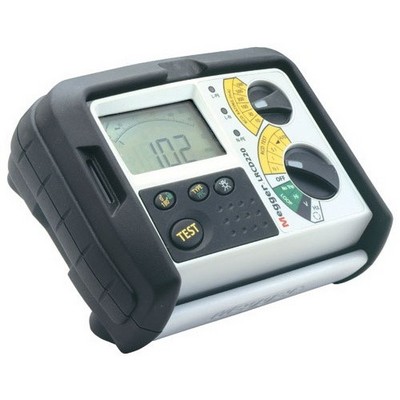

Многофункциональный тестер LRCD
Госреестр (ГРСИ): не указано
Комбинированные приборы LRCD для измерения параметров петли, короткого замыкания и УЗО.
Серия портативных тестеров Megger LRCD 200 – это последнее поколение комбинированных неотключающихся измерительных тестеров контуров и устройств с остаточным током, представляющие собой простые, доступные и гибкие электротехнические инструменты для электриков при испытании цепей под напряжением. Все измерительные приборы серии Megger LRCD-200 поставляются с сертификатом калибровки. Тестер не отключает остаточные токи с разрядом при 30 мА или больше во время тестирования контуров, даже электронных. Прибор LRCD200 обеспечивает трехфазное тестирование контуров без отключения и 1 xI тесты RCD от 10 до 500 мА. Инструмент работает на обширном диапазоне напряжений от 50В до 300В переменного тока однофазно и до 440 В на трехфазном режиме.
Модификации тестеров цепи серии LRCD:
- LRCD 200 – инструмент предназначен для безопасного тестирования петли короткого замыкания в трехфазных системах и тестирования УЗО номиналом от 10 мА до 500 мА. Расчёт тока КЗ
- LRCD 210 – предназначен для безопасного тестирования параметров петли короткого замыкания. Тестирования УЗО при I/2I ,1I, и 5 I. Расчёт тока КЗ
- LRCD 220 – имеет те же возможности что и LRCD 210 с расширенным рабочим диапазоном при тестировании петли от 100В до 280В В + быстрое двухпроводное тестирование (Фаза-Фаза, Фаза-Земля)
Тестирование петли без срабатывания УЗО
В сериях LTW гарантирован тест до 30 мА без срабатывания УЗО. Также тест петли без срабатывания УЗО может быть применен при наличии электронных УЗО.
Все LRCD тестеры включают в себя:
- Тест петли до 30 мА и выше
- Трехпроводное соединение 0,01 Ом до 2 кОм
- Авто тест
- Расчет тока КЗ
- Измерение напряжение сети
- Измерение частоты
Расчет тока короткого замыкания:
- Все инструменты могут рассчитывать до 20 кА
- Megger может рассчитывать до40 кА используя режим высокого разрешения
- Для вычисления тока короткого замыкания прибор использует измеренное напряжения и сопротивление петли
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Измерение напряжения | 0-500 В |
| Погрешность | ±2 % ± 2 цифры |
| Измерение частоты | От 25 до 450 Гц |
| Погрешность | ±0,1 Гц от 25.0 до 199.9 Гц | ± 1 Гц от 200 до 450 Гц |
| 3-проводное тестирование петли без срабатывания УЗО | |
| Питание | 200-280 В, от 45 до 65 Гц |
| Номинальный испытательный ток | 15 мА |
| Погрешность измерения петли | 0.01-9.99 Ом (±5b % ± 0,03 Ом) | 10.0-99,9 Ом (±5 % ± 0,5 Ом) | 100-999 Ом (±5 % ± 5 Ом) | 1,00-2.00 кОм (±5 % ± 30 Ом) |
| Тестирование УЗО | |
| УЗО тест диапазоны | Тестирования УЗО по EN61557-6 | 10 мА, 30 мА, 100 мА, 300 мА, 500 мА |
| Напряжение питания | 200-280 В, от 45 до 65 Гц |
| Погрешность тока тестирования | |
| Тест без срабатывания УЗО | (1/2I) от -8 % до -2 % |
| Тест со срабатыванием УЗО | (I, 5I) от +2 % до +8 % |
| Время Срабатывания | ±1 % ±1 мс |
| Измерение напряжения прикосновения | |
| Измеряемый диапазон | От 0 до 50 В |
| Ошибка | +5 %/+15 % ±0,5 В |
| Общие характеристики | |
| Рабочий диапазон температуры | От -5 до +40 °C |
| Рабочая влажность | 93 % R.H. на +40 °C максимально |
| Диапазон для хранения | От -25 до +70 °C |
| Защита от пыли/влаги | IP54 |
| Безопасность | МЭК 61010. Соответствует требованиям МЭК 61010-1 Cat I II 300В между фазой и землей |
| EN61557 | Соответствует следующим частям EN61557, электрическая безопасность в системах низкого напряжения до 1000 AC и 1500 В DC – оборудование для испытаний, измерения или контроля защитных измерений: Часть 1 – Общие требования | Часть 3 – Измерение сопротивления петли | Часть 6 – Устройства дифференциального тока (УЗО) |
| Питание |
Батареи: 8х1,5 В элемента типа МЭК LR6 (щелочные); Аккумуляторы: 8х1,2 В NiCd или NiMH элементы |
| Срок службы батареи | 2000 тестов подряд |
| Масса | 980 г |
| Размеры | 203х148х78 мм |
| Электромагнитная совместимость | В соответствии с МЭК 61326-1 |
