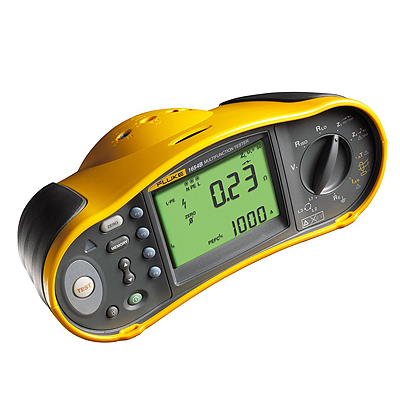

Многофункциональный тестер параметров электросети Fluke 1654B (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Многофункциональный, цифровой тестер параметров электросети Fluke 1654В предназначен для проверки безопасности электрических установок в жилых, коммерческих и промышленных помещениях. Тестер дает возможность убедиться в безопасности и правильной установке стационарной электропроводки в соответствии с требованиями IEC 60364, HD 384. Модель предпочтительна для электромонтажников и электриков, работающих непосредственно на объектах.
Особенности многофункционального тестера параметров электросети Fluke 1654В:
- Полное сопротивление контура
- Режим с изменяемым током УЗО для настройки в соответствии с требованиями пользователя
- Индикация Годен/Не годен для тестов УЗО
- Выбор измерения напряжения между фазой и нейтралью (L-N), фазой и заземлением (L-PE), а также нейтралью и заземлением (N-PE)
- Дополнительный адаптер для компенсации сопротивления измерительного провода, доступный в качестве дополнительной принадлежности, также включается в стандартный комплект поставки
- Сопротивление контура и линии - разрешение в миллиомах
- Тестирование без срабатывания чувствительных к постоянному току УЗО (Тип В) (1654B)
- Увеличенная память (1654B)
Комплект поставки тестера параметров электросети Fluke 1654В:
- Тестер Fluke 1654В
- Батареи AA - 6 шт
- Жесткий чехол для переноски C1600
- Адаптер для компенсации сопротивления измерительного провода
- Кабель питания
- Набор стандартных измерительных выводов TL165X STD
- Удобный ремешок для переноса
- Краткое руководство пользователя
- TP165X Измерительные щупы и выводы
- Руководство пользователя на CD-ROM
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
|
Измерение напряжения переменного тока |
|
|
Диапазон: |
500 В: |
|
Разрешение: |
0,1 В |
|
Погрешность (50 - 60 Гц) |
± (0,8% + 3 знака) |
|
Входное полное сопротивление |
3,3 MОм |
|
Защита от перегрузки |
660 В (среднеквадратичное значение) |
|
Тестирование целостности |
|
|
Диапазон (авт. регулирование диапазона): |
20 Ом, 200 Ом, 2000 Ом |
|
Разрешение: |
0,01 Ом, 0,1 Ом, 1 Ом |
|
Ток тестирования: |
> 200 мА |
|
Напряжение в разомкнутой цепи: |
> 4 В |
|
Погрешность: |
± (1,5%+3 знака) |
|
Измерение сопротивления изоляции |
|
|
Тестовое напряжение |
50 - 100 - 250 - 500 - 1000 В |
|
Авторазрядка: |
Постоянное время разрядки, 0,5 секунды для C = 1 мкФ или менее. |
|
Обнаружение контура под током: |
Запрещает тест, если напряжение на зажимах > 30 В до инициирования теста |
|
Максимальная емкостная нагрузка: |
Работает с нагрузкой 5 мкФ |
|
Тестовое напряжение 50 В |
|
|
Ток тестирования: |
1 мА при 50 кОм |
|
Диапазон сопротивления изоляции: |
10 кОм - 50 мОм |
|
Разрешение: |
0,01 мОм |
|
Погрешность: |
± (3% + 3 знака) |
|
Тестовое напряжение 100 В |
|
|
Ток тестирования: |
1 мА при 100 кОм |
|
Диапазон/разрешение |
20 MОм/0,01 MОм |
|
Диапазон/разрешение |
100 MОм/0,1 MОм |
|
Погрешность: |
± (3% + 3 знака) |
|
Тестовое напряжение 250 В |
|
|
Ток тестирования: |
1 мА при 250 кОм |
|
Диапазон/разрешение |
20 MОм/0,01 MОм |
|
Диапазон/разрешение |
200 MОм/0,1 MОм |
|
Погрешность: |
± (1,5%+3 знака) |
|
Тестовое напряжение 500 В |
|
|
Ток тестирования: |
1 мА при 500 кОм |
|
Диапазон/разрешение |
20 MОм/0,01 MОм |
|
Диапазон/разрешение |
200 MОм/0,1 MОм |
|
Погрешность: |
± (1,5%+3 знака) |
|
Диапазон/разрешение |
500 MОм/1 MОм |
|
Погрешность: |
10% |
|
Тестовое напряжение 1000 В |
|
|
Ток тестирования: |
1 мА @ 1 MОм |
|
Диапазон/разрешение |
20 MОм/0,01 MОм |
|
Диапазон/разрешение |
200 MОм/0,1 MОм |
|
Погрешность: |
± (1,5%+3 знака) |
|
Диапазон/разрешение |
500 MОм/1 MОм |
|
Погрешность: |
10% |
|
Измерение полного сопротивления контура |
|
|
Диапазон: |
100 - 500 В переменного тока (50/60 Гц) |
|
Входные разъемы: |
Программная клавиатура |
|
Полное сопротивление контура: |
Фаза - земля |
|
Полное сопротивление линии: |
Фаза - нейтраль |
|
Ограничение на последовательные тесты: |
Автоматическое отключение для охлаждения после 50 последовательных тестов с 10-секундными интервалами (как правило) |
|
Макс. Режим быстрых измерений больших токов: |
+ |
|
Режим предотвращением размыкания для УЗО |
+ |
|
Диапазон/разрешение |
20 Ом/0,01 Ом |
|
Диапазон/разрешение |
200 Ом/0,1 Ом |
|
Диапазон/разрешение |
2000 Ом/1 Ом |
|
Погрешность (Без режима предотвращения размыкания для УЗО): |
± (3% + 6 знаков) |
|
Погрешность (Режим быстрых измерений больших токов:): |
± (2% + 4 знака) |
|
Тест ожидаемого тока короткого замыкания/ повреждения |
|
|
Вычисление: |
Ожидаемый ток короткого замыкания или повреждения определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или линейное сопротивление (L-N) |
|
Диапазон: |
0 - 25 кА |
|
Разрешение (Ik |
1 А |
|
Разрешение (Ik >= 1000 А): |
0,1 кА |
|
Погрешность: |
Определяется измерениями погрешности сопротивления контура и сетевого напряжения. |
|
Тестирование УЗОТ |
|
|
Тест |
AC, G, S, A, B |
|
Тест времени размыкания (∆Т) |
|
|
Погрешность времени размыкания |
±(1% показаний + 1 знак) |
|
Множитель |
x ½ |
|
Настройки тока: |
10, 30, 100, 300, 500, 1000 мА |
|
Погрешность силы тока: |
+10% - 0% |
|
Тип УЗО ¹: |
G |
|
Диапазон измерений: |
310 мс (Европа), 2000 мс (Великобритания) |
|
Тип УЗО ¹: |
S |
|
Диапазон измерений: |
510 мс (Европа), 2000 мс (Великобритания) |
|
Множитель |
x 1 |
|
Настройки тока: |
10, 30, 100, 300, 500, 1000 мА |
|
Погрешность силы тока: |
10% - 0% |
|
Тип УЗО ¹: |
G |
|
Диапазон измерений: |
310 мс |
|
Тип УЗО ¹: |
S |
|
Диапазон измерений: |
510 мс |
|
Множитель |
x 5 |
|
Настройки тока: |
10, 30 мА |
|
Погрешность силы тока: |
±10% |
|
Тип УЗО ¹: |
G |
|
Диапазон измерений: |
50 мс |
|
Тип УЗО ¹: |
S |
|
Диапазон измерений: |
160 мс |
|
Тест тока размыкания (линейно-нарастающего воздействия) |
|
|
Диапазон тока: |
50% - 110% номинального тока УЗОТ |
|
Размер шага: |
10% от IΔN |
|
10% от I |
|
|
Время задержки при замыкании контактов (Тип G): ¹ |
300 мс / шаг |
|
Время задержки при замыкании контактов (Тип S): ¹ |
500 мс / шаг |
|
Погрешность измерения тока размыкания: |
±5% |
|
Измерение сопротивления заземления (RE) |
|
|
Диапазон/разрешение |
200 Ом/0,1 Ом |
|
Погрешность: |
± (2% +5 знаков) |
|
Диапазон/разрешение |
2000 Ом/1 Ом |
|
Погрешность: |
± (3,5% +10 знаков) |
|
Частота: |
128 Гц |
|
Требуемое напряжение: |
+25 В |
|
Индикация чередования фаз |
|
|
Значок: |
Значок «Индикатор чередования фаз» активен |
|
Отображение чередования фаз: |
Отображение '1-2-3' в цифровом поле дисплея для правильного чередования. Отображение ‘3-2-1' для неправильного чередования. Прочерки вместо номера указывают на невозможность выполнения правильного определения. |
|
|
|
|
Характеристики условий эксплуатации |
|
|
Рабочая температура |
от -10 °C до 40 °C |
|
Влажность (без конденсации) |
10...30 °C: 95% 30...40 °C: 75% :7.7pt"> Спецификации безопасности |
|
Уровень безопасности |
EN 61010-I CAT III 500V, CAT IV 300V |
|
Общие данные |
|
|
Размер |
10 x 25 x 12,5 см |
|
Вес |
1,3 кг |
