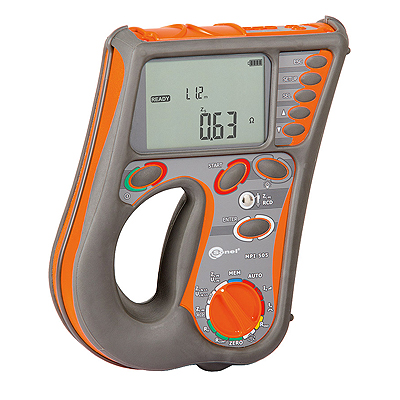

MPI-505 Измеритель параметров электробезопасности электроустановок (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Измерители MPI-505 предназначены для работы при проведении наладки и эксплуатационном контроле состояния сетей электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Основные характеристики MPI-505:
- измерение параметров петли короткого замыкания: полное, активное, реактивное сопротивление и ожидаемый ток короткого замыкания
- измерение параметров УЗО АС и А типов: ток и время срабатывания
- измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В
- измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом
- определение последовательности чередования фаз и перекоса фаз по напряжению
- память результатов измерений 990 ячеек
- передача данных в компьютер (USB интерфейс)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
Измерение действующего значения напряжения переменного тока
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...440 В | 1 В | ± (2 %U + 2 е.м.р.) |
Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом |
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) от Zs |
| 20...199,9 Ом | 0,1 Ом | ± (5% Zs + 5 е.м.р.) от Zs |
Измерение ожидаемого тока короткого замыкания I k
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,055...1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00...19,99 A | 0,01 A | |
| 20,0...199,9 A | 0,1 A | |
| 200...1999 A | 1 A | |
| 2,00...19,99 кA | 0,01 кA | |
| 20,0...40,0 кA | 0,1 кA |
Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) |
| 200...1999 Ом | 1 Ом |
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) от Zs |
| 20...199,9 Ом | 0,1 Ом | ± (6% Zs + 5 е.м.р.) от Zs |
Показания тока короткого замыкания Iк
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,058...1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00...19,99 A | 0,01 A | |
| 20,0...199,9 A | 0,1 A | |
| 200...1999 A | 1 A | |
| 2,00...19,99 кA | 0,01 кA | |
| 20,0...24,0 кA | 0,1 кA |
Измерение времени отключения tA УЗО
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
|---|---|---|---|---|
| Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
| 1 IΔn | ||||
| 2 IΔn | 0...150 мс | |||
| 5 IΔn | 0...40 мс | |||
| Селективный | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0...200 мс | |||
| 5 IΔn | 0...150 мс |
Измерение сопротивления защитного заземления RE
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0...+10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0...+10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0...+5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом..166 Ом | 120 мA | ||
| 500 мA | 1 Ом..100 Ом | 200 мA | ||
| 1000 мA | 1 Ом..50 Ом | 400 мA |
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
| Диапазон | Разрешение | Номинальный ток | Основная погрешность |
|---|---|---|---|
| 0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. |
| 10..99,9 В | 0..15% UB |
Измерение тока отключения IA для синусоидального дифференциального тока
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0..30,0 мA | |||
| 100 мA | 33..100 мA | 1 мA | ||
| 300 мA | 90..300 мA | |||
| 500 мA | 150..500 мA | |||
| 1000 мA | 330..1000 мA |
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,35 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 12,0..30,0 мA | 0,35 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 40..140 мA | 1 мA | ||
| 300 мA | 120..420 мA | |||
| 500 мA | 200..700 мA |
Измерение переходных сопротивлений контактов и проводников током ± 200 мA
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...400 Ом | 1 Ом |
Измерение активного сопротивления малым током
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...199,9 Ом | 0,1 Ом | ± (3% R + 3 е.м.р.) |
| 200...1999 Ом | 1 Ом |
Измерение сопротивления изоляции
| Диапазон отображения для Un= 100В | Разрешение | Основная погрешность |
|---|---|---|
| 0...1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00...19,99 MОм | 0,01 MОм | |
| 20,0...199,9 MОм | 0,1 MОм | |
| 200...500 MОм | 1 MОм |
| Диапазон отображения для Un= 250В | Разрешение | Основная погрешность |
|---|---|---|
| 0...1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00...19,99 MОм | 0,01 MОм | |
| 20,0...199,9 MОм | 0,1 MОм | |
| 200...999 MОм | 1 MОм |
| Диапазон отображения для Un= 500В | Разрешение | Основная погрешность |
|---|---|---|
| 0...1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00...19,99 MОм | 0,01 MОм | |
| 20,0...199,9 MОм | 0,1 MОм | |
| 200...999 MОм | 1 MОм | |
| 1,00...2,00 ГОм | 0,01 ГОм |
| Диапазон отображения для Un= 1000В | Разрешение | Основная погрешность |
|---|---|---|
| 0...1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00...19,99 MОм | 0,01 MОм | |
| 20,0...199,9 MОм | 0,1 MОм | |
| 200...999 MОм | 1 MОм | |
| 1,00...3,00 ГОм | 0,01 ГОм | ± (4% RISO+ 6 е.м.р.) |
Дополнительные технические характеристики
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Питание измерителя | щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) |
| Температура хранения | -20...+60°C |
| Температура рабочая | 0...+40°C |
| Время до самовыключения | 120 секунд |
| Количество измерений Z, RE или RCD (для щелочных батареек) | >3000 (2 измерения / минуту) |
| Количество измерений RISO или RCONT (для щелочных батареек) | >2000 |
| Память результатов измерения | 990 ячеек, 3500 результатов |
| Интерфейс | USB |
