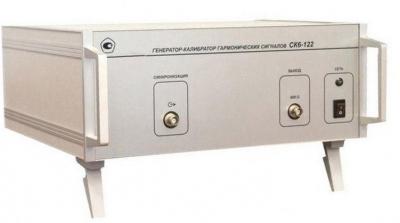

Генератор-калибратор гармонич.сигналов СК6-122-01
Госреестр (ГРСИ): не указано
Генератор-калибратор СК6-122-01 предназначен для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, а также сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг. Прибор имеет возможность воспроизведения гармонических сигналов в многотоновом режиме с заданными нормированными значениями амплитуды и частоты.
Генератор-калибратор может применяться для поверки рабочих эталонов 2-го разряда по действующей государственной поверочной схеме, а также рабочих средств измерений коэффициента гармоник (измерителей нелинейных искажений) и при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.
Генератор-калибратор имеет возможность формирования по команде оператора сигналов со спектрами, аналогичными сигналам калибраторов СК6-10 и К2С-57. СК6-122 работает под управлением внешней ПЭВМ на базе интерфейса USB. По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений.
Основное исполнение СК6-122 ЦЕКВ.411648.010 и исполнение СК6-122-01 ЦЕКВ.411648.010 различаются между собой только погрешностями воспроизведения коэффициента гармоник Кг. Генератор-калибратор обоих исполнений допускает замену генератора 33220А в системах, организованных на базе калибратора-измерителя нелинейных искажений СК6-20 и внешней ПЭВМ. Генератор-калибратор основного исполнения может работать в составе измерителя-калибратора коэффициента гармоник СК6-20А.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Диапазон воспроизведения частоты гармонического сигнала | от 0,1 Гц до 1 МГц |
| Дискретность воспроизведения частоты гармонического сигнала 0,024 Гц | 0,024 Гц |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты первой гармоники, не более | ±(2•10 - 4•F + 0,024) Гц, где F – устанавливаемая частота, Гц |
| Диапазон воспроизведения амплитуды первой гармоники (максимального значения сигнала произвольной формы) на нагрузке | (600±1) Ом от 0,01 до 10В |
| Дискретность воспроизведения амплитуды первой гармоники на нагрузке | (600±1) Ом 10 мВ |
| Пределы допускаемой абсолютной погрешности воспроизведения амплитуды первой гармоники на нагрузке | (600±1) Ом ±(0,01•А + 1 мВ), где А – устанавливаемая амплитуда, В |
| Диапазон воспроизведения коэффициента гармоник Кг | от 0,001 до 100 % |
| Дискретность воспроизведения коэффициента гармоник Кг | 0,001 % |
| Диапазон частот первой гармоники | Пределы абсолютной погрешности воспроизведения Кг, % | |
| Исполнение СК6-122 | Исполнение СК6-122-01 | |
| 0,1 – 10 Гц | ±(0,02·Кг+0,002·А-1+0,001) % | ±(0,02·Кг+0,002·А-1+0,005) % |
| Свыше 10 до 200 Гц | ±(0,01·Кг+0,001·А-1+0,001) % | ±(0,01·Кг+0,001·А-1+0,005) % |
| Свыше 0,20 до 20 кГц | ±(0,006·Кг+0,0003·А-1+0,0005) % | ±(0,006·Кг+0,0003·А-1+ 0,005) % |
| Свыше 20 до 200 кГц | ±(0,01·Кг +0,001·А-1+0,0015) % | ±(0,01·Кг+0,001·А-1+0,005) % |
