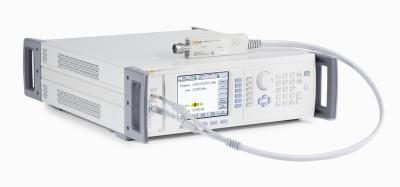

Источник опорного РЧ сигнала Fluke 96040A
Госреестр (ГРСИ): не указано
Опорный источник ВЧ Fluke Calibration 96040A позволяет упростить систему калибровки ВЧ, заменив собой многие приборы и аксессуары, из которых состоит ваша нынешняя система. Его точность уровня сигнала и затухания, высокая чистота сигнала и точная модуляция с низким уровнем искажений делают этот опорный источник превосходным генератором сигналов общего назначения, который может использоваться для калибровки анализаторов спектра, датчиков мощности ВЧ, аттенюаторов и аналогичных приборов. Его низкий уровень фазового шума обеспечивает превосходные показатели фазового шума.
В отличие от многих решений для калибровки ВЧ, Fluke 96040A предназначен специально для калибровки ВЧ и имеет ориентированный на калибровку пользовательский интерфейс, что позволяет легко обучиться работе с ним. Fluke 96040A ускоряет процедуры калибровки, уменьшает возможность ошибки оператора и значительно упрощает ВЧ-метрологию. Устройства серии Fluke 96040A лежат в основе систем калибровки микроволнового и радиодиапазона. Они покрывают большую часть тестовых точек, требуемых для калибровки анализаторов спектра всех частотных диапазонов.
Укомплектованный программным обеспечением для автоматизации калибровки MET/CAL®Plus, прибор Fluke 96040A снижает сложность и время калибровки, повышает эффективность и увеличивает производительность по сравнению с ручными методами на 50 % и более.
Особенности опорного источника с низким фазовым шумом Fluke 96040A:
- Охватывает широкий диапазон нагрузки калибровки ВЧ
- Уменьшает количество приборов и взаимосвязей, необходимых для вашей системы калибровки ВЧ
- Точная доставка сигнала, где результат соответствует установке, прямо на входе тестируемого устройства
- Встроенный частотомер 50 МГц исключает необходимость в дополнительных приборах
- Специальный интерфейс для каждой калибровки упрощает выполнение технических задач
- Упрощает расчеты неопределенности, доставляя известные сигналы прямо на тестируемое устройство
- Снижает затраты на обслуживание системы ВЧ
- С автоматизацией снижает время калибровки анализатора спектра на целых 50 % по сравнению с ручными методами
Fluke 96040A выполняет калибровку разнообразных устройств для калибровки ВЧ, включая:
- анализаторы спектра
- измерители и анализаторы модуляции
- измерители мощности и датчики ВЧ
- частотомеры
- аттенюаторы
- и многое другое
Характеристики
|
Параметр |
Характеристики частоты |
Характеристики уровня (выход 50Ом, см. расширенные характеристики для 75 Ом) |
|
Диапазон |
1 мГц – 4 ГГц |
–130 – +24 дБм до 125 МГц, 14 дБм при 4 ГГц (с выравниванием) |
|
Разрешение |
10 мкГц |
0,001 дБ |
|
Точность |
± 0,05 частей на миллион ± 5 мкГц |
Вниз до –48 дБм; ± 0,03 дБ до 100 кГц, ± 0,05 дБ до 128 МГц, ± 0,3 дБ на 4 ГГц От 10 МГц до 128 МГц; ± 0,05 дБ до –48 дБм, ± 0,1 дБ до –84 дБм, ± 0,7 дБ на –130 дБм |
|
Затухание |
0,02 дБ до 49 дБ; 0,15 дБ на 110 дБ Относительно +10 дБм, от 10 Гц до 128 МГц |
|
|
Параметр |
Значение |
|
|
КСВН |
≤ 100 МГц: ≤ 1,05, ≤ 2 ГГц: ≤ 1,1, 2 ГГц до 4 ГГц: ≤ 1,0 + 0,05 xf (ГГц) |
|
|
Спектральная чистота |
Гармоники: –60 дБн, паразитные частоты: –78 дБн до 1 ГГц |
|
|
Фазовый шум на 1 ГГц |
–144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц |
|
|
Модуляция |
Амплитудная, частотная, фазовая, внутренняя и внешняя. Затягивание частоты и внешняя установка уровня. |
|
|
Качание частоты |
1 мГц – 4 ГГц. Линейный или логарифмический. Начало-конец или центр-размах |
|
|
Частотомер |
Внутренний частотомер 50 МГц |
|
|
Температура |
Эксплуатация: от 0 °C до 50 °C, 23 °C ± 5 °C для указанной производительности; хранение: от –20 °C до +70 °C. |
|
|
Стандартные интерфейсы |
IEEE-488.2 (GPIB) |
|
|
Эмуляция команд GPIB |
Fluke 9640A, Fluke 9640A-LPN, Fluke 9640A-LPNX, HP3335, HP8662A, HP8663A. |
|
|
Габариты (В x Ш x Г) |
146 мм x 442 мм x 551 мм с ручками; устанавливается в стандартную стойку 19 дюймов (483 мм) в случае комплектования модулем для монтирования в стойку Y9600 |
|
|
Масса |
18 кг (40 фунтов) |
|
