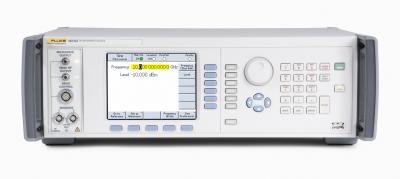

Источник опорного РЧ сигнала Fluke 96270A/LL
Госреестр (ГРСИ): не указано
Опорный источник ВЧ Fluke Calibration 96270A — это наиболее простой, точный и затратно эффективный прибор для калибровки анализаторов спектра, ВЧ-датчиков мощности и других приборов, работающих в диапазоне до 27 ГГц. Его уровень точности сигнала и затухания, высокая чистота сигнала и точная модуляция с низким уровнем искажений делают этот опорный источник превосходным генератором сигналов общего назначения, который может использоваться для калибровки анализаторов спектра, датчиков мощности ВЧ, аттенюаторов и аналогичных приборов. Его низкий уровень фазового шума обеспечивает превосходные показатели фазового шума.
Укомплектованный программным обеспечением для автоматизации калибровки MET/CAL®Plus, прибор Fluke 96270A снижает сложность и время калибровки, повышает эффективность и увеличивает производительность по сравнению с ручными методами.
Особенности опорного источника 27 ГГц с низким фазовым шумом Fluke 96270A:
- «Самохарактеристика»·позволяет избежать расчета поправочных коэффициентов для каждого компонента в системе доставки сигнала
- Точная доставка сигнала, где результат соответствует заданным значениям, прямо на входе тестируемого устройства до 27 ГГц
- Охватывает широкий диапазон нагрузки калибровки ВЧ
- Уменьшает количество приборов и взаимосвязей, необходимых для вашей системы калибровки ВЧ
- Встроенный частотный счетчик 300 МГц и двойные показания измерителя мощности устраняют необходимость в дополнительных приборах
- Специальный интерфейс для каждой калибровки упрощает выполнение технических задач
- Упрощает расчеты неопределенности
- Снижает затраты на обслуживание системы ВЧ
- Благодаря автоматизации снижает время калибровки анализатора спектра на 50 % по сравнению с ручными методами
Fluke 96270A выполняет калибровку разнообразных устройств калибровки ВЧ, в том числе:
- анализаторов спектра, включая высокочастотные модели
- ВЧ-датчиков мощности
- измерителей и анализаторов модуляции
- приемников измерений
- частотомеров
- ВЧ-аттенюаторов и компонентов
- ВЧ-осциллографов
- …и многих других
Метрология, связанная с калибровкой этих устройств, становится проще, поскольку у вас меньше источников ошибки и неопределенности, которые следует учитывать, по сравнению с традиционными системами калибровки ВЧ.
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
|
Параметр |
Характеристики частоты |
Характеристики уровня |
|
Диапазон частоты/уровня |
Выход регулировочной головки [50 Ом]: от 1 МГц до 4 ГГц Прямой выход СВЧ: от 1 МГц до 27 ГГц [с низкоуровневой опцией] Выход СВЧ с ВЧ опцией: от 1 кГц до 27 ГГц [с низкоуровневой опцией] |
от –130 до +24 дБм до 125 МГц, +14 дБм на 4 ГГц –4 [–100] до +24 дБм, >1,4 ГГц: +20 дБм, [>20 ГГц: +18 дБм] –10 [–35] до +18 дБм, >1,4 ГГц: +14 дБм, [>20 ГГц: +12 дБм] |
|
Разрешение |
10 мкГц |
0,001 дБ |
|
Параметр |
Значение |
|
|
Точность по частоте |
± 0,05 частей на миллион ± 5 мкГц |
|
|
Точность по уровню (в 50 Ом): |
Выход регулировочной головки: Вниз до -48 дБм; ± 0,03 дБ до 100 кГц, ± 0,05 дБ до 128 МГц, ± 0,3 дБ на 4 ГГц От 10 МГц до 128 МГц; ± 0,05 дБ до –48 дБм, ± 0,1 дБ до –84 дБм, ± 0,7 дБ на –130 дБм Прямой СВЧ-выход: Типовая ± 0,5 дБ до 4 ГГц, ± 0,5 дБ до 26,5 ГГц выход СВЧ с опцией ВЧ (после самохарактеризации): Неопределенность постоянства мощности; ± 0,05 дБ на 100 МГц, ± 0,07 дБ на 1 ГГц, ± 0,1 дБ на 12 ГГц, ± 0,16 дБ на 26,5 ГГц % неопределенности мощности (поправочный множитель) с заводской калибровкой; ± 1,06 % на 100 МГц, ± 1,42 % на 1 ГГц, ± 3,52 % на 26,5 ГГц % неопределенности мощности (поправочный множитель) с опорным датчиком, откалиброванным со стандартной неточностью, и коррекцией вектора для рассогласований на выходном порте сплиттера; ± 0,37 % на 100 МГц, ± 0,49 % на 1 ГГц, ± 2,18 % на 26,5 ГГц |
|
|
Точность затухания (в 50 Ом) |
Выход регулировочной головки: ± 0,02 дБ до 49 дБ, ± 0,15 дБ при 110 дБ относительно +10 дБм, 10 Гц до 128 МГц |
|
|
КСВН |
Выход регулировочной головки (50 Ом): ≤ 100 МГц: ≤ 1,05, ≤ 2 ГГц: ≤ 1,1, 2 ГГц до 4 ГГц: ≤ 1,0 + 0,05 x f (ГГц) выход СВЧ: прямой ≤ 2,0 (типовой), сплиттер с ВЧ опцией ≤ 1,22 |
|
|
Гармоники и субгармоники |
Гармоники ≤1 ГГц: –60 дБн, >1 ГГц: –55 дБн; субгармоники ≤ 4 ГГц: нет, >4 ГГц: –60 дБн |
|
|
Ложный сдвиг ≥ 3 кГц |
≤ –84 дБн на 500 МГц, ≤ –78 дБн на 1 ГГц, ≤ –66 дБн на 4 ГГц, ≤ –48 дБн на 27 ГГц |
|
|
Фазовый шум на 1 ГГц |
–144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц |
|
|
Модуляция |
АМ, ЧМ, ФМ, внутренняя и внешняя до 4 ГГц (регулировочная головка и СВЧ-выход); затягивание частоты и внешняя регулировка |
|
|
Качание частоты |
От 1 МГц до 4 ГГц (регулировочная головка); от 1 МГц до 27 ГГц (СВЧ-выход). Линейный или логарифмический. Начало-конец или центр-размах |
|
|
Частотомер |
Внутренний частотомер 300 МГц |
|
|
Совместимость показаний измерителя мощности |
Термодатчик Rhode & Schwarz серии NRP-Z, модели 51, 52, 55.03, 55.04, 56, 57 и 58 |
|
|
Температура |
Эксплуатация: от 0 °C до 50 °C, 23 °C ± 5 °C для указанной производительности Хранение: от –20 °C до 70 °C |
|
|
Стандартные интерфейсы |
IEEE-488.2 (GPIB) |
|
|
Эмуляция команд GPIB |
Fluke 9640A, Fluke 9640A-LPN, Fluke 9640A-LPNX, HP3335, HP8662A, HP8663A, HP8340A, HP8360 B-Series; Agilent E8257 Series |
|
|
Габариты (В x Ш x Г) |
146 мм x 442 мм x 551 мм с ручками. Монтаж в стандартную стойку 19 дюймов (483 мм) при использовании монтажного комплекта Fluke Y9600 |
|
|
Масса |
18 кг (40 фунтов) |
|
