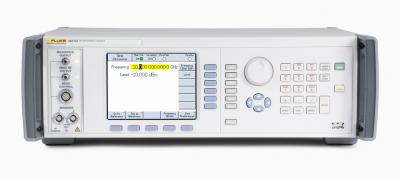

Источник опорного РЧ сигнала Fluke 96270A/LL/S
Госреестр (ГРСИ): не указано
Опорный источник ВЧ Fluke Calibration 96270A — это наиболее простой, точный и затратно эффективный прибор для калибровки анализаторов спектра, ВЧ-датчиков мощности и других приборов, работающих в диапазоне до 27 ГГц. Его уровень точности сигнала и затухания, высокая чистота сигнала и точная модуляция с низким уровнем искажений делают этот опорный источник превосходным генератором сигналов общего назначения, который может использоваться для калибровки анализаторов спектра, датчиков мощности ВЧ, аттенюаторов и аналогичных приборов. Его низкий уровень фазового шума обеспечивает превосходные показатели фазового шума.В отличие от многих решений для калибровки ВЧ, Fluke 96270A предназначен специально для калибровки ВЧ и имеет ориентированный на калибровку пользовательский интерфейс, что позволяет легко обучиться работе с ним. Fluke 96270A упрощает и ускоряет процедуры калибровки, уменьшает возможность ошибки оператора и значительно упрощает ВЧ-метрологию. Система калибровки ВЧ и СВЧ Fluke 96270A охватывает более 80 % контрольных точек, необходимых для калибровки почти любых анализаторов спектра во всех диапазонах частот. Для многих моделей анализаторов спектра, работающих на частотах ниже 27 ГГц, вам потребуется только Fluke 96270A для выполнения всей калибровки. Проще некуда!Укомплектованный программным обеспечением для автоматизации калибровки MET/CAL®Plus, прибор Fluke 96270A снижает сложность и время калибровки, повышает эффективность и увеличивает производительность по сравнению с ручными методами.
Особенности опорного источника 27 ГГц с низким фазовым шумом Fluke 96270A:
- «Самохарактеристика»·позволяет избежать расчета поправочных коэффициентов для каждого компонента в системе доставки сигнала
- Точная доставка сигнала, где результат соответствует заданным значениям, прямо на входе тестируемого устройства до 27 ГГц
- Охватывает широкий диапазон нагрузки калибровки ВЧ
- Уменьшает количество приборов и взаимосвязей, необходимых для вашей системы калибровки ВЧ
- Встроенный частотный счетчик 300 МГц и двойные показания измерителя мощности устраняют необходимость в дополнительных приборах
- Специальный интерфейс для каждой калибровки упрощает выполнение технических задач
- Упрощает расчеты неопределенности
- Снижает затраты на обслуживание системы ВЧ
- Благодаря автоматизации снижает время калибровки анализатора спектра на 50 % по сравнению с ручными методами
Охватывает широкий спектр нагрузки ВЧ с помощью одного прибораFluke 96270A выполняет калибровку разнообразных устройств калибровки ВЧ, в том числе:
- анализаторов спектра, включая высокочастотные модели
- ВЧ-датчиков мощности
- измерителей и анализаторов модуляции
- приемников измерений
- частотомеров
- ВЧ-аттенюаторов и компонентов
- ВЧ-осциллографов
- …и многих других
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
|
Параметр |
Характеристики частоты |
Характеристики уровня |
|
Диапазон частоты/уровня |
Выход регулировочной головки [50 Ом]: от 1 МГц до 4 ГГц Прямой выход СВЧ: от 1 МГц до 27 ГГц [с низкоуровневой опцией] Выход СВЧ с ВЧ опцией: от 1 кГц до 27 ГГц [с низкоуровневой опцией] |
от –130 до +24 дБм до 125 МГц, +14 дБм на 4 ГГц –4 [–100] до +24 дБм, >1,4 ГГц: +20 дБм, [>20 ГГц: +18 дБм] –10 [–35] до +18 дБм, >1,4 ГГц: +14 дБм, [>20 ГГц: +12 дБм] |
|
Разрешение |
10 мкГц |
0,001 дБ |
|
Параметр |
Значение |
|
|
Точность по частоте |
± 0,05 частей на миллион ± 5 мкГц |
|
|
Точность по уровню (в 50 Ом): |
Выход регулировочной головки: Вниз до -48 дБм; ± 0,03 дБ до 100 кГц, ± 0,05 дБ до 128 МГц, ± 0,3 дБ на 4 ГГц От 10 МГц до 128 МГц; ± 0,05 дБ до –48 дБм, ± 0,1 дБ до –84 дБм, ± 0,7 дБ на –130 дБм Прямой СВЧ-выход: Типовая ± 0,5 дБ до 4 ГГц, ± 0,5 дБ до 26,5 ГГц выход СВЧ с опцией ВЧ (после самохарактеризации): Неопределенность постоянства мощности; ± 0,05 дБ на 100 МГц, ± 0,07 дБ на 1 ГГц, ± 0,1 дБ на 12 ГГц, ± 0,16 дБ на 26,5 ГГц % неопределенности мощности (поправочный множитель) с заводской калибровкой; ± 1,06 % на 100 МГц, ± 1,42 % на 1 ГГц, ± 3,52 % на 26,5 ГГц % неопределенности мощности (поправочный множитель) с опорным датчиком, откалиброванным со стандартной неточностью, и коррекцией вектора для рассогласований на выходном порте сплиттера; ± 0,37 % на 100 МГц, ± 0,49 % на 1 ГГц, ± 2,18 % на 26,5 ГГц |
|
|
Точность затухания (в 50 Ом) |
Выход регулировочной головки: ± 0,02 дБ до 49 дБ, ± 0,15 дБ при 110 дБ относительно +10 дБм, 10 Гц до 128 МГц |
|
|
КСВН |
Выход регулировочной головки (50 Ом): ≤ 100 МГц: ≤ 1,05, ≤ 2 ГГц: ≤ 1,1, 2 ГГц до 4 ГГц: ≤ 1,0 + 0,05 x f (ГГц) выход СВЧ: прямой ≤ 2,0 (типовой), сплиттер с ВЧ опцией ≤ 1,22 |
|
|
Гармоники и субгармоники |
Гармоники ≤1 ГГц: –60 дБн, >1 ГГц: –55 дБн; субгармоники ≤ 4 ГГц: нет, >4 ГГц: –60 дБн |
|
|
Ложный сдвиг ≥ 3 кГц |
≤ –84 дБн на 500 МГц, ≤ –78 дБн на 1 ГГц, ≤ –66 дБн на 4 ГГц, ≤ –48 дБн на 27 ГГц |
|
|
Фазовый шум на 1 ГГц |
–144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц |
|
|
Модуляция |
АМ, ЧМ, ФМ, внутренняя и внешняя до 4 ГГц (регулировочная головка и СВЧ-выход); затягивание частоты и внешняя регулировка |
|
|
Качание частоты |
От 1 МГц до 4 ГГц (регулировочная головка); от 1 МГц до 27 ГГц (СВЧ-выход). Линейный или логарифмический. Начало-конец или центр-размах |
|
|
Частотомер |
Внутренний частотомер 300 МГц |
|
|
Совместимость показаний измерителя мощности |
Термодатчик Rhode & Schwarz серии NRP-Z, модели 51, 52, 55.03, 55.04, 56, 57 и 58 |
|
|
Температура |
Эксплуатация: от 0 °C до 50 °C, 23 °C ± 5 °C для указанной производительности Хранение: от –20 °C до 70 °C |
|
|
Стандартные интерфейсы |
IEEE-488.2 (GPIB) |
|
|
Эмуляция команд GPIB |
Fluke 9640A, Fluke 9640A-LPN, Fluke 9640A-LPNX, HP3335, HP8662A, HP8663A, HP8340A, HP8360 B-Series; Agilent E8257 Series |
|
|
Габариты (В x Ш x Г) |
146 мм x 442 мм x 551 мм с ручками. Монтаж в стандартную стойку 19 дюймов (483 мм) при использовании монтажного комплекта Fluke Y9600 |
|
|
Масса |
18 кг (40 фунтов) |
|
