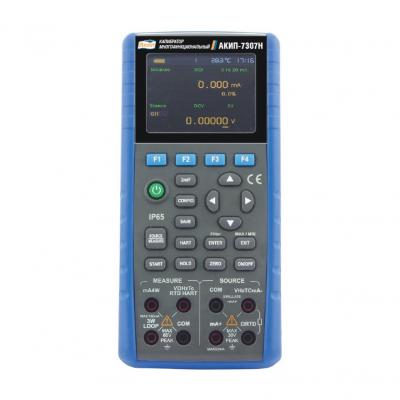

Калибратор многофункциональный АКИП-7307Н с HART коммуникатором
Госреестр (ГРСИ): 91622-24
Многофункциональный калибратор процессов АКИП-7307H является мощным, но в то же время легким в использовании портативным калибратором. С помощью функций измерения и генерации можно обслуживать большое число промышленных датчиков.
Особенности АКИП-7307Н:
- Многофункциональные измерители и имитаторы сигналов от первичных преобразователей для калибровки и поверки вторичной аппаратуры;
- Основные измерительные и выходные функции: пост. напряжение, пост. ток, сопротивление, частота, термопара, термосопротивление, напряжение петли, выходные импульсы, коммутатор, подсчет количества переключений с усреднением;
- Поддержка протокола HART для обмена данными и проверки;
- Базовая погрешность 0,01%;
- Высокое разрешение;
- Два независимых канала для одновременного измерения и подстройки выходного сигнала при корректировке процесса в реальном масштабе времени (тест клапанов, датчиков, преобразователей и др.);
- Возможность измерения сопротивления по 2-х и 3-х проводной схеме;
- Малогабаритный, высокоточный, легкоуправляемый;
- Интерфейс RS-232.
Комплект поставки калибратора АКИП-7307Н:
|
№ |
Наименование |
Количество |
|
1 |
Многофункциональный калибратор АКИП-7307H |
1 |
|
2 |
Сумка-кейс |
1 |
|
3 |
Измерительные провода красный и черный (комплект) |
2 |
|
4 |
Зажимы типа крокодил |
4 |
|
5 |
Предохранитель |
4 |
|
6 |
Батарея тип ААА |
4 |
|
7 |
Съемный защитный чехол |
1 |
|
8 |
Щупы наконечники с крокодилом (красный и черный) |
2 |
|
9 |
Зажим шприц |
2 |
|
10 |
CD диск(ПО) |
2 |
|
11 |
Адаптер термопары |
1 |
|
12 |
Инструкция по эксплуатации |
1 |
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы по всей России курьерскими службами и транспортными компаниями.
Характеристики
|
Функция «Измерения» |
||||
|
Режим |
Предел |
Диапазон измерений |
Разрешение |
Погрешность |
|
Постоянное напряжение |
50 мВ |
-5 мВ…55 мВ |
1 мкВ |
0,01 %+0,01 диап |
|
500 мВ |
-50 мВ…550 мВ |
10 мкВ |
||
|
5 В |
-0,5 В…5,5 В |
0,1 мВ |
||
|
30 В |
-5 В…35 В |
1 мВ |
||
|
Постоянный ток |
50 мА |
- 5 мА …55 мА |
1 мкА |
|
|
Частота |
50 кГц |
3 Гц…50 кГц |
0,01 Гц |
0,01 %+0,00004 диап |
|
CPM |
180…3000000 CPM |
1 CPM |
±2 CPM |
|
|
Сопротивление |
500 Ом |
0 Ом…550 Ом |
0,01 Ом |
0,01 %+0,01 диап |
|
5 кОм |
0 кОм…5,50 кОм |
0,1 Ом |
0,01 %+0,01 диап |
|
|
Измерение температуры с помощью термопар |
R |
0…1767°C |
1°C |
1,8°C |
|
S |
0…1767°C |
|||
|
K |
-100,0…1372,0 °C |
0,1°C |
1,2°C |
|
|
E |
-50,0…1000,0 °C |
1,5°C |
||
|
J |
-60,0…1200,0 °C |
1,0 °C |
||
|
T |
-100,0…400,0 °C |
1,0 °C |
||
|
N |
-200,0…1300,0 °C |
1,5 °C |
||
|
B |
600…1820 °C |
1 °C |
2,2 °C |
|
|
L |
-60,0…900,0 °C |
0,1°C |
0,7 °C |
|
|
U |
-100,0…600,0 °C |
|||
|
Измерение температуры с помощью термосопротивления |
PT100 |
200,0…850,0 0C |
0,10C |
0,8 0C |
|
PT200 |
-200,0…630,0 0C |
1,0 0C |
||
|
PT500 |
-200,0…630,0 0C |
0,7 0C |
||
|
PT1000 |
-200 …630 0C |
0,7 0C |
||
|
Cu10 |
-100 …260 0C |
1,8 0C |
||
|
Cu50 |
-50,0…150,00C |
0,7 0C |
||
|
Счетчик импульсов |
1…100000 |
1 |
±2 |
|
|
Прозвонка |
50 Ом |
≤ 50 Ом |
||
|
Измерение давления с помощью модулей давления |
2 типа модулей серии VРМ |
Зависит от модуля |
Зависит от модуля |
Зависит от модуля |
|
Функция калибратора (источник сигналов) |
||||
|
Постоянное напряжение |
100 мВ |
-10 мВ…110 мВ |
1 мкВ |
0,01 %+0,01 диап |
|
1 В |
-0,1 В…1,1 В |
10 мкВ |
0,01 %+0,01 диап |
|
|
10 В |
-1 В…11 В |
0,1 мВ |
0,01 %+0,01 диап |
|
|
Постоянный ток |
30 мА |
0…33 мА |
1 мкА |
0,01 %+0,01 диап |
|
Частота |
100 Гц |
1…110 Гц |
0,01 Гц |
±2 емр |
|
1 кГц |
0,1…1,1 кГц |
1 Гц |
||
|
10 кГц |
1…11 кГц |
0,1 кГц |
||
|
50 кГц |
10…50 кГц |
2 кГц |
±5 емр |
|
|
CPM |
60…1200 CPM |
1 CPM |
±2 CPM |
|
|
Импульсы |
100 Гц |
10…100000 имп. |
1 имп |
±2 |
|
1 кГц |
||||
|
10 кГц |
||||
|
Переключатель (коммутатор) |
100 Гц |
1…110 Гц |
0,01 Гц |
±2 емр |
|
1 кГц |
0,1…1,1 кГц |
1 Гц |
||
|
10 кГц |
1…11 кГц |
0,1 кГц |
||
|
50 кГц |
10…50 кГц |
2 кГц |
||
|
Сопротивление |
400 Ом |
0 Ом…400 Ом |
0,01 Ом |
0,01 %+0,01 диап |
|
4 кОм |
0 кОм…4 кОм |
0,1 Ом |
0,01 %+0,01 диап |
|
|
Имитация статической харки термопары |
R |
0…1760 °C |
1 °C |
1,5 °C |
|
S |
0…1760 °C |
0,1 °C |
1,5 °C |
|
|
K |
-200,0…1370,0 °C |
0,9 °C |
||
|
E |
-200,0…1000,0 °C |
0,6 °C |
||
|
J |
-200,0…1200,0 °C |
0,7 °C |
||
|
T |
-250,0 …400,0 °C |
0,6 °C |
||
|
N |
-200,0…1300,0 °C |
1 °C |
||
|
B |
600…1820 °C |
1 °C |
1,5 °C |
|
|
L |
-200,0…900,0 °C |
0,1 °C |
0,7 °C |
|
|
U |
-200,0…600,0 °C |
0,7 °C |
||
|
Имитация статической хар-ки термосопротивления |
PT100 |
-200,0…850,0 °C |
0,1 °C |
0,8 °C |
|
PT200 |
-200,0…630,0 °C |
1 °C |
||
|
PT500 |
-200,0…630,0 °C |
0,7 °C |
||
|
PT1000 |
-200 …630 °C |
0,7 °C |
||
|
Cu10 |
-10,0…250,0°C |
1,8 °C |
||
|
Cu50 |
-50,0…150,0°C |
0,6 °C |
||
|
Петля (режим питания петли от внутреннего источника) |
24 В при макс.токе 22 мА |
10 % |
||
|
Общие характеристики |
||||
|
Питание |
4 х 1,5 В ААА |
|||
|
Условия эксплуатации |
0…50 0C (≤80%) |
|||
|
Условия хранения |
-25…90 0C (≤90%) |
|||
|
Исполнение |
IP 65; МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост) |
|||
|
Время самопрогрева |
10 минут |
|||
|
Дисплей |
Цветной, диагональ 8 см |
|||
|
Подсветка |
Есть |
|||
|
Массо-габаритные показатели |
206х97х60 мм, 600 гр |
|||
