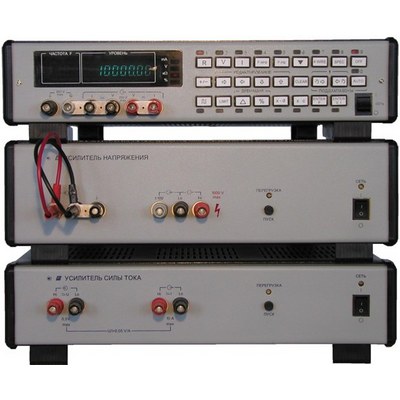

Калибратор универсальный Н4-6
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Калибратор универсальный Н4-6 прецизионный прибор, предназначенный для поверки, калибровки и исследований широкой номенклатуры приборов и устройств, как в составе автоматизированных систем (с приборными интерфейсами RS-232C и IEEE 488), так и автономно.
В комплект входят:
- базовый прибор (калибратор)
- усилитель напряжения
- усилитель силы тока
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Воспроизведение напряжений постоянного тока | |||||
| Диапазон | до ±1000В | ||||
| Предел допускаемой основной погрешности, (% от U + % от Uп) | |||||
| Поддиапазон Uп | За 90 дней, t=(tk ± 1)°C | За 1 год, t=(23 ± 5)°C | За 3 года, t=(23 ± 5)°C | ||
| 0,2 V | 0,0015 + 2,0 мкВ | 0,0025 + 2,0 мкВ | 0,005 + 2,0 мкВ | ||
| 2 Va* | 0,0015 + 0,0005 | 0,0025 + 0,001 | 0,005 + 0,002 | ||
| 2 V | 0,0015 + 0,0002 | 0,0025 + 0,00025 | 0,005 + 0,0003 | ||
| 20 V | 0,001 + 0,00015 | 0,002 + 0,0002 | 0,005 + 0,0005 | ||
| 200 V | 0,0025 + 0,00025 | 0,0035 + 0,00035 | 0,006 + 0,0006 | ||
| 1000 V | 0,0025 + 0,0005 | 0,0035 + 0,0005 | 0,006 + 0,0012 | ||
| Воспроизведение напряжений переменного тока синусоидальной формы | |||||
| До 500 В | в диапазоне 0,1 Гц – 20 кГц | ||||
| До 700 В | в диапазоне 0,1 Гц – 10 кГц | ||||
| Поддиапазон Un | Частотный диапазон | Предел допускаемой основной погрешности, ±(% от U + % от Un) | |||
| За 1 год, t=(23±5)°C | За 3 года, t=(23±5)°C | ||||
| 0,2 V 2 V, 20 V | 0,1 Гц – 20 кГц | 0,015 + 0,0015 + 30 мкВ | 0,03 + 0,003 + 30 мкВ | ||
| 21 - 50 кГц | 0,025 + 0,0025 + 35 мкВ | 0,04 + 0,004 + 35 мкВ | |||
| 51 - 100 кГц | 0,04 + 0,004 + 40 мкВ | 0,055 + 0,0055 + 40 мкВ | |||
| 200 V | 0,1 Гц – 20 кГц | 0,025 + 0,0025 | 0,04 + 0,004 | ||
| 21 - 50 кГц | 0,04 + 0,004 | 0,055 + 0,0055 | |||
| 51 - 100 кГц | 0,05 + 0,005 | 0,065 + 0,0065 | |||
| 1000 V | 0,1 Гц – 10 кГц | 0,04 + 0,004 | 0,05 + 0,005 | ||
| Воспроизведение силы постоянного тока | |||||
| Диапазон | до ±10 А | ||||
| Поддиапазон Iп | Предел допускаемой основной погрешности, ±(% от I + % от Iп) | ||||
| 1 год, t=(23±5)°С | 3 года, t=(23±5)°С | ||||
| 0,2 mA | 0,005 + 0,002 | 0,01 + 0,003 | |||
| 2 mA | 0,005 + 0,002 | 0,01 + 0,003 | |||
| 20 mA | 0,005 + 0,002 | 0,01 + 0,003 | |||
| 200 mA | 0,008 + 0,002 | 0,013 + 0,003 | |||
| 2 A | 0,01 + 0,004 | 0,015 + 0,005 | |||
| 10 A | 0,03 + 0,02 | 0,04 + 0,02 | |||
| Воспроизведение сопротивлений постоянному току в декадных точках | от 10 Ом до 10 Мом | ||||
| Воспроизведение отклонений, в том числе в процентах, от установленного значения воспроизводимого параметра в автоматизированные системы и комплексы многоцелевого назначения | на основе приборного интерфейса последовательного типа RS-232С (СТЫК С2-ИС) и КОП (IEEE 488). | ||||
| Воспроизведение тока синусоидальной формы | |||||
| До 2 А | в диапазоне частот от 0,1 Гц до 10 кГц | ||||
| До 10 А | в диапазоне частот 0,1 Гц – 5 кГц | ||||
| Поддиапазон Iп | Диапазон | Предел допускаемой основной погрешности, ±(% от I + % от Iп) | |||
| за 1 год, t = (23 ±5)°С, на частотах | |||||
| 0,1 – 1000 Гц | 1,1 – 5 кГц | 5,1 – 10 кГц | |||
| 0,2 mA | 0,1 нА – 0,2 мА | 0,05 + 0,01 | 0,1 + 0,05 | 0,5 + 0,25 | |
| 2 mA | 1 нА – 2 мА | 0,05 + 0,005 | 0,08 + 0,01 | 0,25 + 0,05 | |
| 20 mA | 10 нА – 20 мА | 0,05 + 0,005 | 0,08 + 0,01 | 0,25 + 0,05 | |
| 200 mA | 100 нА – 200 мА | 0,05 + 0,005 | 0,08 + 0,01 | 0,25 + 0,05 | |
| 2 A | 1 мкА – 2 А | 0,08 + 0,01 | 0,15 + 0,015 | 0,5 + 0,05 | |
| 10 A | 10 мкА – 20 А | 0,1 + 0,02 | 0,5 + 0,05 | - | |
| При трехгодичном межповерочном интервале погрешность увеличивается на 25% | |||||
| Воспроизведение сопротивлений постоянному току | |||||
| Диапазон | в декадных точках от 10 Ом до 10 МОм | ||||
| Номинальное значение сопротивления R | Предел допускаемой основной погрешности, %, t = (23±5)°С | ||||
| 1 год | 3 года | ||||
| 10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм | 0,003 | 0,005 | |||
| 1 МОм | 0,02 | 0,04 | |||
| 10 МОм | 0,03 | 0,05 | |||
| Параметр | Значение | ||||
| Общие характеристики | |||||
| Напряжение питающей сети | 220±22 В частотой 48-52 Гц | ||||
| Мощность, потребляемая | |||||
| Калибратором Н4-6 | не более 70 ВА | ||||
| Усилителем напряжения | не более 150 ВА | ||||
| Усилителем силы тока | не более 150 ВА | ||||
| Масса | |||||
| Калибратора | не более 8,5 кг | ||||
| Усилителя напряжения | не более 9,8 кг | ||||
| Усилителя силы тока | не более 8,8 кг | ||||
| Габаритные размеры | |||||
| Калибратора и усилителя силы тока | 368х100х485 мм | ||||
| Усилителя напряжения | 368х115х490 мм | ||||
| Температура окружающего воздуха | от 5 до 40°С | ||||
| Относительная влажность | до 80% при температуре +25°С | ||||
| tk - температура калибровки | |||||
| *-поддиапазон "2 Vа " (2 V – активный) допускает нагрузку до 20 мА и реализуется в режиме воспроизведения напряжения постоянного тока с четырёхпроводным | |||||
