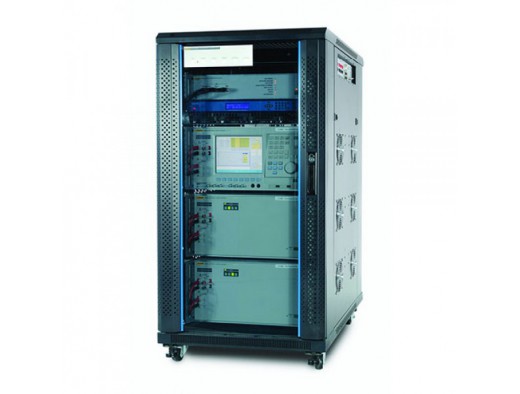

Калибратор векторных измерителей параметров электрических систем FLUKE 6135A/PMUCAL
Госреестр (ГРСИ): не указано
Система калибровки установки векторного измерения 6135A/PMUCAL является единственной полностью автоматизированной и прослеживаемой системой калибровки PMU, доступной на рынке на сегодняшний день. Это идеальное решение для разработчиков и производителей PMU, а также для национальных метрологических институтов (НМИ). Кроме того, решение предназначено для калибровочных установок сторонних производителей, сетей энергоснабжения и организаций, связанных с передачей электроэнергии.
Сферы применения включают калибровку PMU перед установкой и в течение всего срока службы по мере необходимости; выполнение типовых испытаний PMU и других приборов в электросети; действия по утверждению прототипов. Поскольку 6135A включает эталон для калибровки трехфазной электрической мощности 6135A, его также можно использовать для калибровки широкого диапазона нагрузки электрической мощности и приборов для измерения качества электроэнергии.
Интегрированная система 6135A/PMUCAL полностью соответствует стандарту IEEE C37.118.1-2011 и разделу 7 стандарта IEEE C37.242:2013 по эксплуатации и проверке PMU. Благодаря полной автоматизации, даже неспециалисты могут быстро приступить к использованию системы, выполнив все требуемые испытания за несколько часов, а не за несколько дней, как при использовании ручных методов.
Система 6135A/PMUCAL позволяет:
- выполнять калибровку и тестирование PMU с клиентского компьютера на месте установки испытательной системы или дистанционно, через Интернет
- быстро переходить к тестированию PMU
- выполнять калибровку автоматически или создавать индивидуальные интерактивные процедуры тестирования PMU
- обеспечивать необходимые статические и динамические условия напряжения и тока, которые существуют в распределительной сети данного стандарта
- подавать такие сигналы на установку векторного измерения
- регистрировать полученные с PMU результаты
- выполнять оценку общей погрешности вектора, частотной погрешности и скорости изменения частотной погрешности
- cравнивать эти результаты с исходным испытательным сигналом
- оценивать относительно пороговых значений, установленных стандартом IEEE Std C37.118.1™-2011
- создавать отчеты о тестировании, графики и свидетельства о калибровке, которые могут распечатываться или распространяться в электронном виде
Система 6135A/PMUCAL состоит из следующих аппаратных компонентов, поставляемых в 19-дюймовой стойке с интегрированной панелью подключений для тестирования.
- Трехфазный стандарт электропитания 6135A: включает один главный блок стандарта электропитания 6105A и два вспомогательных блока стандарта электропитания 6106A. Обеспечивает подачу управляющего напряжения и тока на тестируемый PMU
- Блок системного времени 6105A: управляет хронометражем и синхронизирует проводимые тесты в системе калибровки
- Приемник GPS: подает сигналы универсального скоординированного времени (UTC) на систему 6135A/PMUCAL и на тестируемый PMU
- Серверный компьютер: выполняет функции специализированного контроллера приложений, принимая команды от клиентского компьютера для управления системой калибровки
Также необходим поставляемый пользователем клиентский компьютер, отделенный от серверного компьютера, но подключенный через общую локальную сеть.
ПО для калибровки представляет собой контрольный интерфейс системы 6135A/PMUCAL, позволяющий настроить процесс тестирования и управлять тестированием и калибровкой PMU. Программное обеспечение также является продвинутым инструментом анализа возможностей для результатов тестирования. Имеется два режима работы. В режиме эмуляции программное обеспечение работает без подключения к реальному PMU и моделирует ответы PMU для разработки теста, обучения системы или использования программного обеспечения калибровки без подключения к системе калибровки. Режим тестирования PMU позволяет провести тестирование PMU и сбор фактических данных испытаний.
С помощью программы на клиентском компьютере можно выполнять следующие действия:
- полное тестирование PMU на соответствие стандарту IEEE C37.118.1-2011 по предварительно загруженному набору необходимых испытаний
- индивидуальное тестирование PMU для проверки работоспособности способами, напрямую не предусмотренными стандартом
- использование данных теста для изучения и анализа
- изменение и сохранение новых процедур тестирования по необходимости
Комплектация:
- система
- руководство по эксплуатации
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Напряжение переменного тока (воспроизведение) | |||
| Диапазон, В | Частота, Гц | Напряжение, В | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 1,0 - 16 | 16 - 450 | 1,0 - 6,4 | ± (U·122 × 10-6 + 1 мВ) |
| 6,4 - 16 | ± (U·122 × 10-6 + 1 мВ) | ||
| 450 - 850 | 1,0 - 6,4 | ± (U·122 × 10-6 + 1 мВ) | |
| 6,4 - 16 | ± (U·122 × 10-6 + 1 мВ) | ||
| 2,3 - 33 | 16 - 450 | 2,3 - 13,2 | ± (U·122 × 10-6 + 2 мВ) |
| 13,2 - 33 | ± (U·112 × 10-6 + 1,5 мВ) | ||
| 450 - 850 | 2,3 - 13,2 | ± (U·164 × 10-6 + 2 мВ) | |
| 13,2 - 33 | ± (U·150 × 10-6 + 1,5 мВ) | ||
| 5,6 - 78 | 16 - 450 | 5,6 - 31 | ± (U·122 × 10-6 + 2 мВ) |
| 31 - 78 | ± (U·112 × 10-6 + 2 мВ) | ||
| 450 - 850 | 5,6 - 31 | ± (U·164 × 10-6 + 2 мВ) | |
| 31 - 78 | ± (U·150 × 10-6 + 2 мВ) | ||
| 11 - 168 | 16 - 450 | 11 - 67 | ± (U·122 × 10-6 + 4,4 мВ) |
| 67 - 168 | ± (U·112 × 10-6 + 4,4 мВ) | ||
| 450 - 850 | 11 - 67 | ± (U·164 × 10-6 + 4,4 мВ) | |
| 67 - 168 | ± (U·150 × 10-6 + 4,4 мВ) | ||
| 23 - 336 | 16 - 450 | 23 - 134 | ± (U·122 × 10-6 + 8,8 мВ) |
| 134 - 336 | ± (U·112 × 10-6 + 8,8 мВ) | ||
| 450 - 850 | 23 - 134 | ± (U·164 × 10-6 + 8,8 мВ) | |
| 134 - 336 | ± (U·150 × 10-6 + 8,8 мВ) | ||
| 70 - 1008 | 16 - 450 | 70 - 330 | ± (U·164 × 10-6 + 26 мВ) |
| 330 - 1008 | ± (U·158 × 10-6 + 26 мВ) | ||
| 450 - 850 | 70 - 330 | ± (U·190 × 10-6 + 26 мВ) | |
| 330 - 1008 | ± (U·175 × 10-6 + 26 мВ) | ||
| Примечание: U - значение воспроизводимого напряжения | |||
| Напряжение постоянного тока и амплитуды гармонических составляющих | |||
| Диапазон, В | Выходной сигнал, В | Частота, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 1,0 - 16 | 0 - 8 | Постоянное | ± (U·122 × 10-6 + 5 мВ) |
| 0 - 4,8 | 16 - 450 | ± (U·122 × 10-6 + 1 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 1 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 1 мВ) | ||
| 2,3 - 33 | 0 - 16,5 | Постоянное | ± (U·122 × 10-6 + 1 мВ) |
| 0 - 9,9 | 16 - 450 | ± (U·122 × 10-6 + 2 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 2 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 2 мВ) | ||
| 5,6 - 78 | 0 - 39 | Постоянное | ± (U·122 × 10-6 + 24 мВ) |
| 0 - 23 | 16 - 450 | ± (U·122 × 10-6 + 2 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 2 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 2 мВ) | ||
| 11 - 168 | 0 - 84 | Постоянное | ± (U·122 × 10-6 + 50 мВ) |
| 0 - 50 | 16 - 450 | ± (U·122 × 10-6 + 4,4 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 4,4 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 4,4 мВ) | ||
| 23 - 336 | 0 - 168 | Постоянное | ± (U·122 × 10-6 + 100 мВ) |
| 0 - 100 | 16 - 450 | ± (U·122 × 10-6 + 12 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 12 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 12 мВ) | ||
| 70 - 1008 | 0 - 504 | Постоянное | ± (U·166 × 10-6 + 300 мВ) |
| 0 - 302 | 16 - 450 | ± (U·166 × 10-6 + 33 мВ) | |
| 450 - 850 | ± (U·190 × 10-6 + 33 мВ) | ||
| 850 - 6 кГц | ± (U·524 × 10-6 + 33 мВ) | ||
| Примечание: U - значение воспроизводимого напряжения | |||
| Переменный ток (воспроизведение) | |||
| Диапазон, А | Частота, Гц | Ток, А | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 0,01 - 0,25 | 16 - 450 | 0,01 – 0,1 | ± (I·139 × 10-6 + 6 мкА) |
| 0,1 – 0,25 | ± (I·130 × 10-6 + 6 мкА) | ||
| 450 - 850 | 0,01 – 0,1 | ± (I·182 × 10-6 + 6 мкА) | |
| 0,1 – 0,25 | ± (I·170 × 10-6 + 6 мкА) | ||
| 0,05 - 0,5 | 16 - 450 | 0,05 – 0,2 | ± (I·139 × 10-6 + 12 мкА) |
| 0,2 – 0,5 | ± (I·130 × 10-6 + 12 мкА) | ||
| 450 - 850 | 0,05 – 0,2 | ± (I·182 × 10-6 + 12 мкА) | |
| 0,2 – 0,5 | ± (I·170 × 10-6 + 12 мкА) | ||
| 0,1 - 1 | 16 - 450 | 0,1 – 0,4 | ± (I·139 × 10-6 + 24 мкА) |
| 0,4 - 1 | ± (I·130 × 10-6 + 24 мкА) | ||
| 450 - 850 | 0,1 – 0,4 | ± (I·182 × 10-6 + 24 мкА) | |
| 0,4 - 1 | ± (I·170 × 10-6 + 24 мкА) | ||
| 0,2 - 2 | 16 - 450 | 0,2 – 0,8 | ± (I·139 × 10-6 + 48 мкА) |
| 0,8 - 2 | ± (I·139 × 10-6 + 48 мкА) | ||
| 450 - 850 | 0,2 – 0,8 | ± (I·182 × 10-6 + 48 мкА) | |
| 0,8 - 2 | ± (I·170 × 10-6 + 48 мкА) | ||
| 0,5 - 5 | 16 - 450 | 0,5 - 2 | ± (I·139 × 10-6 + 120 мкА) |
| 2 - 5 | ± (I·130 × 10-6 + 120 мкА) | ||
| 450 - 850 | 0,5 - 2 | ± (I·182 × 10-6 + 120 мкА) | |
| 2 - 5 | ± (I·170 × 10-6 + 120 мкА) | ||
| 1 - 10 | 16 - 450 | 1 - 4 | ± (I·191 × 10-6 + 240 мкА) |
| 4 - 10 | ± (I·164 × 10-6 + 240 мкА) | ||
| 450 - 850 | 1 - 4 | ± (I·267 × 10-6 + 240 мкА) | |
| 4 - 10 | ± (I·250 × 10-6 + 240 мкА) | ||
| 2 - 21 | 16 - 450 | 2 - 8 | ± (I·213 × 10-6 + 720 мкА) |
| 8 - 21 | ± (I·189 × 10-6 + 720 мкА) | ||
| 450 - 850 | 2 - 8 | ± (I·267 × 10-6 + 720 мкА) | |
| 8 - 21 | ± (I·250 × 10-6 + 720 мкА) | ||
| 8 - 80 | 40 - 450 | 8 - 32 | ± (I·265 × 10-6 + 2800 мкА) |
| 32 - 80 | ± (I·250 × 10-6 + 2800 мкА) | ||
| 450 - 850 | 8 - 32 | ± (I·300 × 10-6 + 2800 мкА) | |
| 32 - 80 | ± (I·280 × 10-6 + 2800 мкА) | ||
| Примечание: I – значение воспроизводимой силы тока | |||
| Постоянный ток и амплитуды гармонических составляющих | |||
| Диапазон, А | Выходной сигнал, А | Частота, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 0,01 - 0,25 | 0 - 0,125 | Постоянное | ± (I·139 × 10-6 + 75 мкА) |
| 0 - 0,075 | 16 - 450 | ± (I·139 × 10-6 + 6 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 6 мкА) | ||
| 850 - 6 кГц | 505 + 6± (I·505 × 10-6 + 6 мкА) | ||
| 0,05 A - 0,5 | 0 - 0,25 | Постоянное | ± (I·139 × 10-6 + 150 мкА) |
| 0 - 0,15 | 16 - 450 | ± (I·139 × 10-6 + 12 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 12 мкА) | ||
| 850 - 6 кГц | ± (I·505 × 10-6 + 12 мкА) | ||
| 0,1 A - 1 | 0 - 0,5 | Постоянное | ± (I·139 × 10-6 + 300 мкА) |
| 0 - 0,3 | 16 - 450 | ± (I·139 × 10-6 + 24 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 24 мкА) | ||
| 850 - 6 кГц | ± (I·505 × 10-6 + 24 мкА) | ||
| 0,2 A - 2 | 0 - 1 | Постоянное | ± (I·139 × 10-6 + 600 мкА) |
| 0 - 0,6 | 16 - 450 | ± (I·139 × 10-6 + 48 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 48 мкА) | ||
| 850 - 6 кГц | ± (I·505 × 10-6 + 48 мкА) | ||
| 0,5 A - 5 | 0 - 2,5 | Постоянное | ± (I·139 × 10-6 + 1500 мкА) |
| 0 - 1,5 | 16 - 450 | ± (I·139 × 10-6 + 120 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 120 мкА) | ||
| 850 - 6 кГц | ± (I·505 × 10-6 + 120 мкА) | ||
| 1 A - 10 | 0 - 5 | Постоянное | ± (I·191 × 10-6 + 3000 мкА) |
| 0 - 3 | 16 - 450 | ± (I·191 × 10-6 + 240 мкА) | |
| 450 - 850 | ± (I·267 × 10-6 + 240 мкА) | ||
| 850 - 6 кГц | ± (I·519 × 10-6 + 240 мкА) | ||
| 2 A - 21 | 0 - 10 | Постоянное | ± (I·213 × 10-6 + 6000 мкА) |
| 0 - 6 | 16 - 450 | ± (I·213 × 10-6 + 720 мкА) | |
| 450 - 850 | ± (I·267 × 10-6 + 720 мкА) | ||
| 850 - 6 кГц | ± (I·665 × 10-6 + 720 мкА) | ||
| 8 A - 80 | |||
| 0 - 24 | 40 - 450 | ± (I·265 × 10-6 + 2800 мкА) | |
| 450 - 850 | ± (I·300 × 10-6 + 2800 мкА) | ||
| 850 - 3 кГц | ± (I·690 × 10-6 + 2800 мкА) | ||
| Примечание: I – значение воспроизводимой силы тока | |||
| Переменное напряжение на токовых клеммах (воспроизведение) | |||
| Диапазон, А | Частота, Гц | Выходной сигнал, В | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 0,05 - 0,25 | 16 - 450 | 0,05 - 0,1 | ± (U·200 × 10-6 + 30 мкВ) |
| 0,1 - 0,25 | ± (U·200 × 10-6 + 30 мкВ) | ||
| 450 - 850 | 0,05 - 0,25 | ± (U·231 × 10-6 + 30 мкВ) | |
| 0,15 - 1,5 | 16 - 450 | 0,15 - 0,6 | ± (U·200 × 10-6 + 50 мкВ) |
| 0,6 - 1,5 | ± (U·200 × 10-6 + 40 мкВ) | ||
| 450 - 850 | 0,15 - 1,5 | ± (U·231 × 10-6 + 50 мкВ) | |
| 1 - 10 | 16 - 450 | 1 - 4 | ± (U·200 × 10-6 + 300 мкВ) |
| 4 - 10 | ± (U·200 × 10-6 + 240 мкВ) | ||
| 450 - 850 | 1 - 10 | ± (U·231 × 10-6 + 300 мкВ) | |
| Примечание: U - значение воспроизводимого напряжения | |||
| Фазовый сдвиг между током и напряжением | |||
| Для всех диапазонов напряжения (от 16 В до 1008 В) | Компоненты напряжения и тока > 40 % от диапазона | Компоненты напряжения или тока от 0,5 % до 40 % от диапазона | |
| Диапазон тока, А | Частота, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С | |
| 0,25 - 5 | 16 - 69 | 0,003 ° | 0,010 ° |
| 69 - 180 | 0,005 ° | 0,017 ° | |
| 180 - 450 | 0,015 ° | 0,050 ° | |
| 450 - 850 | 0,030 ° | 0,070 ° | |
| 850 - 3 кГц | 0,150 ° | 0,200 ° | |
| 3 кГц - 6 кГц | 0,300 ° | 0,450 ° | |
| 5 - 21 | 16 - 69 | 0,004 ° | 0,013 ° |
| 69 - 180 | 0,007 ° | 0,023 ° | |
| 180 - 450 | 0,020 ° | 0,065 ° | |
| 450 - 850 | 0,040 ° | 0,080 ° | |
| 850 - 3 кГц | 0,200 ° | 0,250 ° | |
| 3 кГц - 6 кГц | 0,400 ° | 0,600 ° | |
| 20 - 80 | 16 - 69 | 0,004 ° | 0,016 ° |
| 69 - 180 | 0,008 ° | 0,028 ° | |
| 180 - 450 | 0,025 ° | 0,080 ° | |
| 450 - 850 | 0,050 ° | 0,100 ° | |
| 850 - 3 кГц | 0,250 ° | 0,300 ° | |
| Характеристики мерцания напряжения и тока для модуляции синусоидальной и прямоугольной формы | |||
| Параметр | Значение | ||
| Диапазон установок | ± 30 % от установленных значений величин | ||
| Разрешение установки глубины модуляции | 0,001 % | ||
| Форма огибающей модуляции | Прямоугольная, квадратная или синусоидальная | ||
| Коэффициент заполнения (Duty cycle) (форма - прямоугольная) | 0,01 % до 99,99 %; точность = ± 31 мкс | ||
| Единицы модуляции | Частота или измене ния в минуту | 0,5 Гц до 40 Гц | |
| 1,0 CPM до 4800 CPM | |||
| Установка напряжения | Точность индикации Pst | ||
| от 220 В до 240 В | ± 0,25 % | ||
| от 115 В до 125 В | ± 0,25 % | ||
| Характеристики падений напряжения/повышений напряжения | |||
| Пусковая схема задействована (in requirement) | Срез импульса транзисторно-транзисторной логической схемы (TTL) остается на низком уровне в течение 10 мкс | ||
| Либо: Задержка пусковой схемы Либо: Синхронизация фазового угла по отношению к пересечению нулевого уровня частотой основной гармоники канала |
от 0 до 60 секунд ± 31 мкс ± 180 °, ± 31 мкс |
||
| Минимальная длительность падения напряжения/повышения напряжения | 1 мс | ||
| Максимальная длительность падения напряжения/повышения напряжения | 1 минута | ||
| Минимальная амплитуда падения напряжения | 0 % от номинального выходного напряжения | ||
| Максимальная амплитуда повышения напряжения | Минимальное значение во всем диапазоне и 140 % от номинального выходного сигнала | ||
| Период линейного нарастания/линейного снижения | Устанавливаемый от 100 мкс до 30 секунд | ||
| Дополнительное повторение с задержкой | от 0 до 60 секунд ± 31 мкс | ||
| Выход пусковой схемы из задержки | от 0 до 60 секунд ± 31 мкс от начала события падения напряжения/повышения напряжения | ||
| Отключение пусковой схемы (Trigger out) | Срез импульса транзисторно-транзисторной логической схемы совпадает с концом выхода пускового устройства из задержки, остается на низком уровне в течение периода времени от 10 мкс до 31 мкс | ||
| Общие характеристики | |||
| Диапазон рабочих температур, °C | 5 - 35 | ||
| Температура хранения, °C | 0 - 50 | ||
| Время прогрева, час. | 1 | ||
| Максимальная относительная влажность при работе | 80 % | ||
| Максимальная относительная влажность при хранении | 95 % | ||
| Напряжение, В | 100 – 240 ± 10 % | ||
| Частота, Гц | 47 - 63 | ||
| Максимальная потребляемая мощность, В·А: - при напряжении 100 -130 В - при напряжении 130 В - 260 В |
1000 1250 |
||
| Габариты (высота х ширина х толщина), мм: модели 6100B/6105А и 6101B/6106А модели 6100B/50A/6105А/50A и 6101В/80A/6106А/80A |
233 х 432 х 630 324 х 432 х 630 |
||
| Вес, кг: модели 6100B/6105А и 6101B/6106А модели 6100B/50A/6105А/50A и 6101В/80A/6106А/80A |
23 30 |
||
