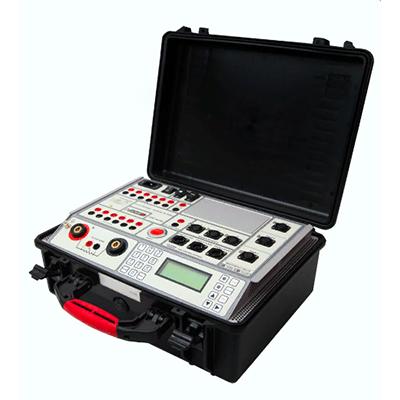

Анализатор автоматического выключателя CAT II – это автономный или управляемый с ПК цифровой прибор для оценки состояния автоматических выключателей. Каналы времени записывают размыкание и замыкание дугогасящих, резисторных и вспомогательных контактов. Прибор CAT II записывает графики токов расцепляющей и замыкающей катушки и перемещение подвижных частей автоматического выключателя среднего и высокого напряжения. Каналы главных контактов могут также измерить величину сопротивления шунтирующих резисторов (при их наличии в автоматическом выключателе). Результаты испытаний распечатываются на 112 мм термопринтере (опция) в табличной форме и в виде графиков.

Режимы:

• Отключение (O)
• Включение (C)
• Повторное включение (O-0,3s-C)
• Свободное отключение (CO)
• Цикл O - 0,3s - CO
• Отключение-Включение (O-C)
• Включение-Отключение (C-O)
• Отключение-Включение-Отключение (O-C-O)
• Первое расцепление (O)

Несколько операций, таких как Отключение-Включение и Отключение-Включение-Отключение, могут быть инициированы посредством заданного времени задержки или посредством определения положения выключателя.

Срабатывание автоматического выключателя может быть инициировано различными способами (например, из диспетчерской, с помощью локального коммутатора или испытательным устройством) в зависимости от условия проведения испытаний.

Различные пусковые устройства (триггеры) измерения времени используются для старта записи при различных условиях запуска испытаний:

• Внешний триггер
• Аналоговые каналы
• Вспомогательные каналы
• Канал управления катушкой

Вспомогательные входы используются для контроля сухих или запитанных вспомогательных контактов. Внешний триггер может быть использован в качестве дополнительного вспомогательного канала.

Четыре аналоговых канала управления катушкой могут измерять и записывать токи катушек одновременно (ОТКЛЮЧЕНИЕ и ВКЛЮЧЕНИЕ), значения до 35А переменного тока/постоянного тока. Четыре дополнительных аналоговых канала имеют 4 выбираемых диапазона напряжения (± 0,5 В, ± 2,5 В, ±60 Ви ±300В переменного /постоянного тока). Два дополнительных аналоговых канала имеют 4 выбираемых диапазона напряжения (± 0,5 В, ± 2,5 В, ±60 В и ±300 В переменного /постоянного тока).

Используются для контроля:

• Напряжения питания выключателя от аккумулятора подстанции
• Подключения токоизмерительных клещей для контрольного испытания «Первого расцепления»
• Других аналоговых сигналов

Каналы датчиков предназначены для измерения перемещения движущихся частей автоматического выключателя, скольжения контакта, вжима, перелета, отскока, времени затухания и средней скорости. К этим универсальным каналам может быть подключен аналоговый или цифровой преобразователь.

Функции:

• Одновременное измерение времени 12 главных контактов ( до 4х разрывов на фазу), включая резисторы (при наличии в выключателе) и 6 вспомогательных контактов
• Измерение сопротивления шунтирующих резисторов предварительной вставки (при наличии в выключателе)
• Оценка времени между полюсами автоматического выключателя
• Измерение токов катушки, одновременно на 4 катушках
• Оценка состояния аккумуляторов подстанции путем отображения значения напряжения
• Измерение перемещения, скольжения контакта, вжима, перелета, отскока, времени затухания и средней скорости движущихся частей выключателя
• Испытание «Первого расцепления»
• Измерение статического сопротивления
• Измерение динамического сопротивления

Программное обеспечение DV-Win

Приложение DV-Win осуществляет сбор и анализ результатов испытаний, а также осуществляет полное управление всеми функциями прибора CAT 126 с ПК. В графическом представлении результатов различных измерений и тестирования синхронизации используются курсоры и возможность увеличения изображения на экране дисплея для детального анализа. Цвета, сетки, масштабы и позиционирование тестовых данных наложение DV-Win поддерживает автоматический перевод единиц измерения (например, циклы в секунды или мм в дюймы). Для дальнейшего анализа данные испытаний могут быть экспортированы в файлы .dwc формата.

• Полный контроль с ПК над всеми функциями САТ
• Загрузка результатов испытаний с прибора
• Результаты испытания можно просмотреть, отредактировать, сохранить, распечатать и экспортировать
• Просмотр и наложение нескольких графиков - для удобства сравнения результатов
• Выбор точек измерения и интервалов, используя два курсора
• Функция масштабирования и панорамирования графиков
• Задание любой последовательности и испытаний
• Индивидуальные настройки графиков результатов испытания
• Создание списка планов испытаний для легкого и быстрого проведения испытаний

Комплект поставки:

• Прибор серия САТ
• ПО DV-Win на базе Windows
• USB-кабель
• Сетевой кабель
• Кабель заземления (PE)

------------------------------------------------
