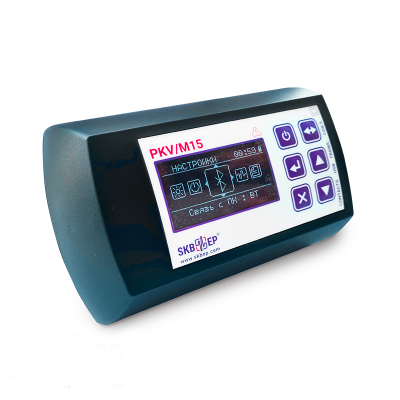

Новая разработка ПКВ/М15 – портативный прибор, который предназначен для измерения нормированных параметров времени, хода и скорости (масляных, вакуумных, элегазовых и электромагнитных) высоковольтных выключателей до 220 кВ.

ПКВ/М15 заключил в себе лучшее от своих предшественников с учетом современной быстродействующей базы в новом компактном и портативном корпусе.

В основу ПКВ/М15 по многим параметрам был "заложен" хорошо известный ПКВ/М6Н, который давно завоевал свой сегмент рынка, т.к. является одним из доступных, простых и понятных приборов, соответствующий показателям "цена = качество". В ПКВ/М15 сохранены эти показатели с учетом облегчения массогабаритный параметров (165х100х60 мм, 1 кг) и оснащением современными способами взаимодействия и передачи данных (в ПКВ/М6Н измеренные параметры печатались на термоленте). Кроме того, для осуществления полного цикла диагностических работ в ПКВ/М15 реализован встроенный коммутатор с током 20А (в ПКВ/М6Н встроенное коммутирующее устройство отсутствовало, необходима была докомплектация ПУВ-10).

Достаточные диапазоны измерений интервалов времени (до 10 с), скорости (до 20 м/с) и хода (до 900 мм)

Существует множество нюансов при проведении измерений на выключателях, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.

ПКВ/М15 обеспечивает контроль параметров времени в диапазоне 0,001 ÷ 10 000 мс (10 с), что превышает охват других приборов СКБ ЭП группы ПКВ. При этом, с прибором также поставляются датчики инкрементного (дискретного) типа ДП12 и ДП21 для измерения скоростных характеристик и параметров хода, которые отличаются точностью и удобством эксплуатации.

Часто, применяемые в других приборах, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9 мм, а использование датчиков ДП12 и ДП21 обеспечивает точность равную ±1 мм и ±0,56°, соответственно. Комплектация двумя типами датчиков позволяет учесть разные типы приводов и работы механизмов высоковольтных выключателей, что расширяет область применения ПКВ/М15.

Диагностика отечественных и зарубежных высоковольтных выключателей

Прибор адаптирован для подключения ко многим известным типам выключателей, как российского, так и зарубежного производства. В стандартном комплекте прибора идет набор приспособлений для установки датчиков, в основном, на выключатели российских производителей, а в доп. комплекте вы можете выбрать то, что может быть вам необходимо при диагностике выключателей зарубежного производства, поэтому уточняйте необходимые крепежи для своих объектов, при заказе.

В результатах приводятся такие данные, как:

• Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок)
• Параметры времени (полное время включения выключателя, собственное время включения выключателя и время включения полюса)
• Параметры скорости (скорость при включении, разновременность срабатывания контактов по времени и дребезг по времени)

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется в функциональном мобильном приложении прибора. Прибор регистрирует:

• Зависимости скорости от времени и от хода
• Зависимости токов и напряжений электромагнитов от времени и хода
• Диаграммы процессов замыкания-размыкания контактов

Специальные способы запуска на измерение:

Одно из весомых отличий ПКВ/М15 от предшествующих моделей приборов группы ПКВ стала реализация дополнительных типов запуска для контроля высоковольтных выключателей, которые учитывают разные обстоятельства при диагностике:

• Запуск измерения по замыканию главных контактов – универсальный способ запуска, который облегчает вашу работу и не требует дополнительных настроек (время измерения, длительность подачи сигнала, тип цикла, фронт запуска)
• Запуск по "сухому контакту" (AUX) – один из востребованных режимов среди обслуживающего персонала выключателей производства TAVRIDA ELECTRIC, где время Включения и Отключения нормируются по замыканию сухого контакта

При этом, были сохранены и привычные типы запуска, реализованные на обновленной компонентной базе:

• Запуск "местный" (Внутренний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор коммутирует имеющийся оперативный ток;
• Запуск "дистанционный" (Внешний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор ожидает появления напряжения.

Проверка в простых и сложных циклах с учетом контроля при пониженном напряжении:

• Прибор ПКВ/М15 оборудован силовым коммутатором для управления приводами коммутационных аппаратов как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 20А, в том числе и ресурсные испытания (есть отличия в функционале межу модификациями ПКВ/М15.1 и ПКВ/М15.2 – подробнее ниже)
• Дополнительно, ПКВ/М15, как и другие приборы группы ПКВ может комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А)

Работа с результатами диагностики и передача данных на ПК:

• ПКВ/М15 - самостоятельный прибор для проведения диагностики и представления измеренных числовых данных на дисплее
• Передача результатов измерений реализуется на мобильное устройство (телефон, планшет) в специальное ПО по каналу Bluetooth (ПО в настоящий момент на стадии разработки) или на ПК по каналу USB (измеренные графики) с помощью специального облачного сервера
• Дополнительно, прибор может работать под управлением мобильного устройства по Bluetooth и выступать в качестве измерительного блока

Автономность, портативность и энергонезависимая память:

• ПКВ/М15 встроен в эргономичный кейс, который облегчает взаимодействие с устройством, а массогабаритные показатели (вес 1 кг / габариты 165х100х60 мм) по праву позволяют называть его мобильным измерительным прибором
• Встроенный аккумулятор ПКВ/М15 обеспечивает полную автономность. Так, одного заряда прибора хватает не менее, чем на 4 часа беспрерывной работы
• Энергонезависимой памяти в 32 МБ достаточно для полноценного обследования подстанционных объектов

Доступен в двух модификациях: ПКВ/М15.1 и ПКВ/М15.2

Прибор имеет две модификации ПКВ/М15.1 и ПКВ/М15.2, отличающиеся комплектацией измерительными датчиками и набором сложных циклов управления высоковольтными выключателями.

------------------------------------------------
