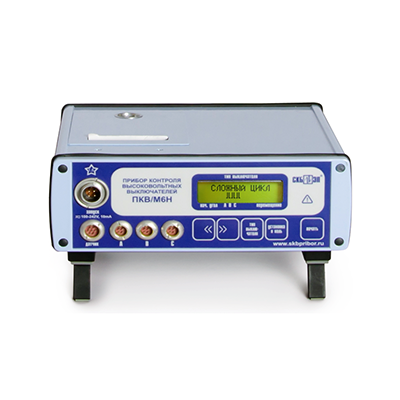

Прибор контроля высоковольтных выключателей ПКВ/М6Н предназначен для измерения характеристик элегазовых, масляных, электромагнитных и вакуумных высоковольтных выключателей. Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей. Контроль технического состояния высоковольтных выключателей до 3-х разрывов.

ПКВ/М6Н позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером. Печать результатов измерения можно повторять необходимое количество раз.

Протокол содержит:

• Таблицу с измеренными и рассчитанными параметрами, например, такими, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и др.
• График зависимости скорости от хода
• График зависимости скорости от времени
• График зависимости хода от времени

После проведения измерений прибор распознает и рассчитывает значения параметров для простых операций и сложных циклов, а для их задания необходимо использовать внешнюю коммутационную аппаратуру, например, такую, как ПУВ-10.

Оснащен дополнительным режимом Линейка / Угломер, который позволяет проводить измерения линейных перемещений или углов, в зависимости от выбранного датчика с одновременным определением положения контактов.

Отличительные особенности:

• Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
• Встроенный термопринтер
• Доступен в двух комплектациях: стандартная и облегченная (контроль только параметров времени)
• Диапазон температуры эксплуатации: -20 °C - +45 °C
• IP20

Комплект поставки:

• Измерительный блок ПКВ/М6Н
• Датчик линейного перемещения ДП12
• Стержень измерительный с футляром
• Датчик углового перемещения ДП21
• Кабель датчика
• Кабели полюсов. Полюс А, В, С
• Кабель дистанционного пуска
• Комплект крепежных приспособлений для выключателей российского производства
• Бумага для касс
• Кабель сетевой
• Наконечники под винт М5 - 4 шт
• Предохранители ВП2Б-1В-2А - 2 шт
• Сумка для крепежных изделий
• Сумка для прибора и комплектующих

------------------------------------------------
