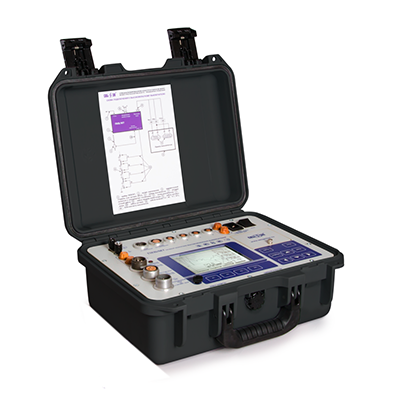

Прибор контроля высоковольтных выключателей ПКВ/М7 предназначен для измерения характеристик элегазовых, масляных, электромагнитных и вакуумных высоковольтных выключателей, как отечественного, так и зарубежного производства (ABB, AREVA, ALSTOM, SIEMENS и др.), а также отделителей и короткозамыкателей.

Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей, измерять время до замыкания/размыкания контролируемых контактов и регистрировать мгновенные значения токов и напряжений электромагнитов управления.

Высокая точность измерения временных характеристик (±0,1 мс), характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей спо- собностью в 0,09° и 0,5 мм.

Оборудован силовым коммутатором для управления приводами коммутационных аппаратов на 14А, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы, в том числе и ресурсные испытания. По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний электромагнитов управления при пониженном напряжении.

Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и многие др.

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.

Прибор регистрирует:

• Зависимости скорости от времени и от хода
• Зависимости токов и напряжений электромагнитов от времени и хода
• Диаграммы процессов замыкания-размыкания контактов

Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя, что позволяет безразборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.

Проверка высоковольтных выключателей в простых и сложных циклах

Прибор ПКВ/М7 оборудован силовым коммутатором для управления приводами коммутационных аппаратов, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 14А, в том числе и ресурсные испытания.

По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Отличительные особенности:

• Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
• Проводит измерение токов и напряжений электромагнитов и соленоидов токовыми клещами
• Встроенный коммутатор для задания простых операций и сложных циклов выключателей на ток до 14А для приводов постоянного и переменного тока
• Встроенная память и возможность передачи данных на ПК для обработки, хранения и анализа данных
• связь с ПК и каналы передачи данных: USB host, LAN, RS-232 и RS-485;
• Диапазон температуры эксплуатации: -20 °C - +40 °C
• IP64 (крышка кейса закрыта) // IP20 (крышка кейса открыта)

Комплект поставки:

• Измерительный блок ПКВ/М7
• Датчик линейного перемещения ДП12
• Стержень измерительный с футляром
• Датчик углового перемещения ДП21
• Кабель датчика
• Кабели полюсов. Полюс А, В, С, D
• Кабель дистанционного пуска
• Кабель местного пуска
• Кабель входного напряжения коммутатора
• Кабель измерения сопротивления
• Комплект крепежных приспособлений для выключателей российского производства
• Кабель сетевой
• Провод заземления
• Кабель LAN
• Наконечники под винт М5 - 8 шт
• Предохранители: ВП2Б-1В-2А - 2шт., ВП2Б-1В-10А - 2шт
• Сумка для комплекта крепежных изделий
• Сумка для переноса кабелей

------------------------------------------------
