Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.

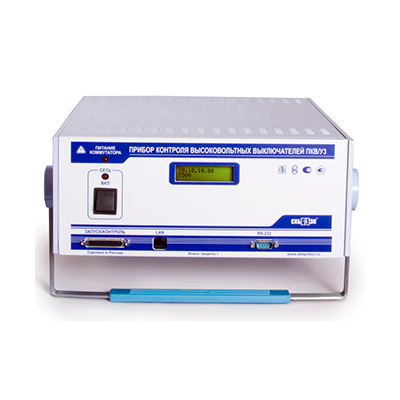

Прибор контроля высоковольтных выключателей ПКВ/У3.0 предназначен для измерения характеристик элегазовых, масляных, воздушных, электромагнитных и вакуумных высоковольтных выключателей, как отечественного, так и зарубежного производства (ABB, AREVA, ALSTOM, SIEMENS и др.), а также отделителей и короткозамыкателей.

Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей, измерять время до замыкания/размыкания контролируемых контактов и регистрировать мгновенные значения токов и напряжений электромагнитов управления.

Модификация ПКВ/У3.0 позволяет проводить контроль одновременно по трем фазам, благодаря возможности доукомплектации прибора дополнительными датчиками перемещения, что экономит время на проведение диагностики, ведь потребуется всего 1 операция В/О вместо 3.

Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и многие др.

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется через ПО для ПК.

Прибор регистрирует:

• Зависимости скорости от времени и от хода
• Зависимости токов и напряжений электромагнитов от времени и хода
• Диаграммы процессов замыкания - размыкания контактов

Прибор оборудован силовым коммутатором для управления приводами коммутационных аппаратов на 35А, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы, в том числе и ресурсные испытания. По заказу ПКВ/У3 может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении.

ПКВ/У3.0 выступает в качестве измерительного блока, когда все команды задаются на него дистанционно через ПК и специальное ПО, а прибор выполняет все расчеты.

Отличительные особенности:

• Достаточные диапазоны измерений интервалов времени (до 8 с), скорости (до 20 м/с) и хода (до 900 мм)
• Проводит измерение токов и напряжений электромагнитов и соленоидов токовыми клещами;
• Модификация ПКВ/У3.0 имеет 12 каналов контроля резистивных датчиков, 3 канала датчика перемещения;
• Позволяет проводить контроль одновременно по трём фазам, благодаря возможности доукомплектации прибора дополнительными датчиками перемещения
• Встроенный коммутатор для задания простых операций и сложных циклов выключателей на ток до 35А для приводов постоянного и переменного тока
• Связь с ПК и каналы передачи данных: LAN и RS-232
• Диапазон температуры эксплуатации: -15 °C - +40 °C
• IP20

Комплект поставки:

• Измерительный блок ПКВ/У3.0
• Датчик линейного перемещения ДП12
• Стержень измерительный с футляром
• Датчик углового перемещения ДП21
• Кабель датчика
• Кабель полюсов с соединителем. Полюс A, B, C, D
• Кабель дистанционного пуска
• Кабель местного пуска
• Кабель входного напряжения коммутатора
• Кабель полюсов 20 каналов
• Кабель на 10 реостатных датчиков
• Кабель реостатного датчика - 2 шт.
• Кабель измерения напряжения шунта
• Комплект крепежных приспособлений для выключателей российского производства
• Кабель сетевой
• Провод заземления
• Кабель LAN
• Кабель RS-232
• Наконечники под винт М5 - 8 шт.
• Предохранители ВП2Б-1В-2А - 4 шт.
• Сумка для комплекта крепежных изделий
• Сумка для переноса прибора

------------------------------------------------
