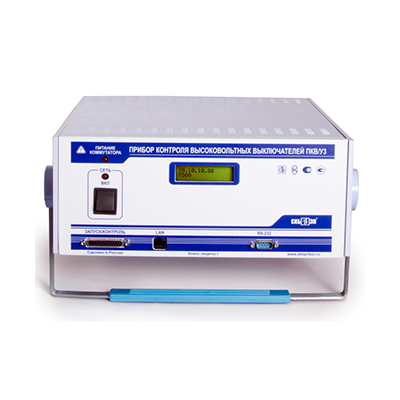

Прибор контроля высоковольтных выключателей ПКВ/У3.1

Прибор контроля высоковольтных выключателей ПКВ/У3.1 предназначен для измерения характеристик элегазовых, масляных, воздушных (исключая ВО-750, ВО-1150, ВНВ-1150), электромагнитных и вакуумных высоковольтных выключателей, как отечественного, так и зарубежного производства (ABB, AREVA, ALSTOM, SIEMENS и др.), а также отделителей и короткозамыкателей.

Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей, измерять время до замыкания/размыкания контролируемых контактов и регистрировать мгновенные значения токов и напряжений электромагнитов управления.

Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и многие др.

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется через ПО для ПК. Прибор регистрирует: зависимости скорости от времени и от хода; зависимости токов и напряжений электромагнитов от времени и хода; диаграммы процессов замыкания - размыкания контактов.

Прибор оборудован силовым коммутатором для управления приводами коммутационных аппаратов на 35А, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы, в том числе и ресурсные испытания. По заказу ПКВ/У3 может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении.

Прибор ПКВ/У3.1 выступает в качестве измерительного блока, когда все команды задаются на него дистанционно через ПК (ноутбук) и специальное программное обеспечение (ПО), а прибор выполняет все расчеты.

Специальное ПО позволяет:

• Вести базу данных результатов измерений
• Управлять прибором от компьютера
• Хранить шаблоны измерений
• Выводить результаты измерений в табличном и графическом виде
• Автоматически вычислять параметры выключателей
• Строить графики и работать с инструментами наложения
• Составлять отчеты (протокола) измерений
• Выводить данные диагностики на печать

Отличительные особенности:

• Достаточные диапазоны измерений интервалов времени (до 8 с), скорости (до 20 м/с) и хода (до 900 мм)
• Проводит измерение токов и напряжений электромагнитов и соленоидов токовыми клещами
• Модификация ПКВ/У3.1 имеет 2 канала контроля резистивных датчиков, 1 канал датчика перемещения; встроенный коммутатор для задания простых операций и сложных циклов выключателей на ток до 35А для приводов постоянного и переменного тока
• Связь с ПК и каналы передачи данных: LAN и RS-232
• Диапазон температуры эксплуатации: -15 °C - +40 °C
• IP20

Комплект поставки:

• Измерительный блок ПКВ/У3.1
• Датчик линейного перемещения ДП12
• Стержень измерительный с футляром
• Датчик углового перемещения ДП21
• Кабель датчика
• Кабель полюсов с соединителем. Полюс A, B, C, D
• Кабель дистанционного пуска
• Кабель местного пуска
• Кабель входного напряжения коммутатора
• Кабель полюсов 20 каналов
• Кабель реостатного датчика - 2 шт
• Кабель измерения напряжения шунта
• Комплект крепежных приспособлений для выключателей российского производства
• Кабель сетевой
• Провод заземления
• Кабель LAN
• Кабель RS-232
• Наконечники под винт М5 - 8 шт
• Предохранители ВП2Б-1В-2А - 4 шт
• Сумка для комплекта крепежных изделий
• Сумка для переноса прибора

------------------------------------------------
