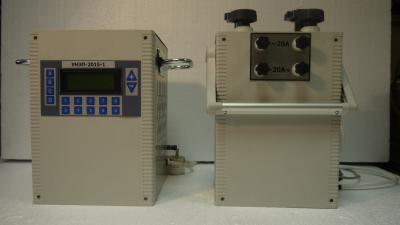

УНЭП предназначено для наладки простых защит подстанций 6-10 кВ, а также может быть использовано для испытания расцепителей автоматических выключателей переменного тока.

Устройство обеспечивает:

• испытательный переменный ток синусоидальной формы, регулируемый в следующих пределах: 0-2000А, 0-200А, 0-20А (в течение 1 мин. при максимальном токе на каждом пределе и t = 20 º С)
• испытательный постоянный ток, регулируемый в пределах: 0-20А (в течение 1 мин при максимальном токе) напряжение переменного тока в диапазоне 0-450В, регулируемое дискретно с шагом 1В, при токе нагрузки до 10А (в течение 1 мин при максимальном токе)
• напряжение постоянного тока в диапазоне от 0 до 250В при токе нагрузки до 10А
• стабилизацию выходных значений тока и напряжения

Встроенные в устройство цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 99 мин. Кроме того, в УНЭП встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора (t сраб. ≥ 80º С).

С помощью УНЭП можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:

• снятие характеристик намагничивания трансформаторов тока
• настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных
• настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени
• проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 2000А)

------------------------------------------------
