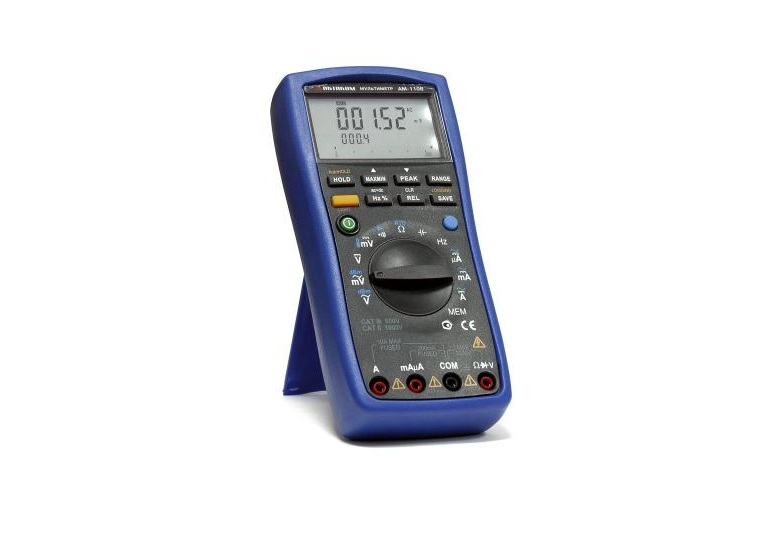

Мультиметр цифровой АМ-1108B
Госреестр (ГРСИ): не указано
AM-1108B - это ручной мультиметр с батарейным питанием, предназначеный для измерения широкого спектра электрических параметров, а так же имеющий функцию регистратора и возможность подключения к ПК.
- измерения TrueRMS (20 Гц-1 кГц)
- Измерение постоянного / переменного напряжения и тока
- Измерение переменного напряжения и тока с постоянной составляющей (AC+DC)
- Измерение сопротивления, ёмкости, частоты и коэффициента заполнения
- Измерение температуры термпопарами К-типа и термосопротивлениями PT-100
- Функции прозвонки цепи и тестирование диодов
- Двухстрочный цифровой дисплей (22000/2200 отсчетов) с аналоговой шкалой (51 сегмент)
- Скорость обновления 2,5-3 раз/сек (цифр.дисплей); 20-24 раз/сек (аналог шкала)
- Функция измерения пиковых значений, захват пиков от 1 мс
- Измерение в дБ с выбором импеданса от 1 до 2400 Ом
- Возможность сохранения данных в ручном режиме (1000 групп)
- Автоматический регистратор данных (1000 групп)
- Функция удержания и автоматического удержания текущих значений
- Фиксация минимальных, средних и максимальных значений
- Режим относительных измерений
- Функция калибровки
- Автоматический и ручной выбор диапазона
- Подсветка дисплея с заданием времени отключения от 0 до 9999 мин
- Автоотключение питания с заданием времени отключения от 0 до 9999 мин
- интерфейс USB
- Категория безопасности CAT III AC/DC 1000 В, CAT IV AC/DC 600 В
- Питание 6 В (4 алкалиновые батареи типа AAA)
- Габаритные размеры 205x95x42 мм (без хольстера)
- Масса (с батареями) 500 г (без хольстера)
Комплект поставки:
- Мультиметр
- Измерительные щупы (красн., черн.) - 2 шт.
- Кабель USB-интерфейса (мини-USB / USB)
- Батарея 1,5 В (типа ААА) - 4 шт.
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
Режим измерения постоянного напряжения
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
Входной импеданс |
|---|---|---|---|---|
|
DCmV |
200 мВ |
0,01 мВ |
±(0,05% + 10 е.м.р.) |
>2,5 ГОм |
|
DCV |
2 В |
0,1 мВ |
10 MОм, |
|
|
20 В |
0,001 В |
|||
|
200 В |
0,01 В |
|||
|
1000 В |
0,1 В |
±(0,1% + 10 е.м.р.) |
Режим измерения переменного напряжения, среднеквадратичное значение
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
Входной импеданс |
|---|---|---|---|---|
|
ACmV |
200 мВ |
0,01 мВ |
±(1,0% + 40 е.м.р.) ( ±(5,0% + 40 е.м.р.) (≥400 Гц) |
>2,5 ГОм |
|
ACV |
2 В |
0,0001 В |
±(0,5% + 40 е.м.р.) ( ±(5,0% + 40 е.м.р.) (≥400 Гц) |
10 MОм, |
|
20 В |
0,001 В |
±(0,5% + 40 е.м.р.) |
||
|
200 В |
0,01 В |
|||
|
1000 В |
0,1 В |
±(1,0% + 40 е.м.р.) |
Режим измерения переменного напряжения с постоянной составляющей, среднеквадратичное значение
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
|---|---|---|---|
|
ACV+DCV |
2 В |
0,0001 В |
±(0,5% + 40 е.м.р.) ( ±(5,0% + 40 е.м.р.) (≥400 Гц) |
|
20 В |
0,001 В |
±(0,5% + 40 е.м.р.) |
|
|
200 В |
0,01 В |
||
|
1000 В |
0,1 В |
±(1,0% + 40 е.м.р.) |
Режим измерения постоянного тока
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
|---|---|---|---|
|
DCI |
200 мкА |
0,01 мкА |
±(0,2% + 20 е.м.р.) |
|
2000 мкА |
0,1 мкА |
±(0,2% + 10 е.м.р.) |
|
|
20 мА |
0,001 мА |
||
|
200 мА |
0,01 мА |
||
|
2 А |
0,0001 А |
±(0,5% + 10 е.м.р.) |
|
|
10 А |
0,001 А |
±(0,2% + 20 е.м.р.) |
Режим измерения переменного тока, среднеквадратичное значение
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
|---|---|---|---|
|
ACI |
200 мкА |
0,01 мкА |
±(0,8% + 30 е.м.р.) |
|
2000 мкА |
0,1 мкА |
||
|
20 мА |
0,001 мА |
||
|
200 мА |
0,01 мА |
||
|
2 А |
0,0001 А |
±(1,5% + 20 е.м.р.) |
|
|
10 А |
0,001 А |
Режим измерения переменного тока с постоянной составляющей, среднеквадратичное значение
|
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
|
|---|---|---|---|
|
ACI + DCI |
200 мкА |
0,01 мкА |
±(0,8% + 30 е.м.р.) |
|
2000 мкА |
0,1 мкА |
||
|
20 мА |
0,001 мА |
||
|
200 мА |
0,01 мА |
||
|
2 А |
0,0001 А |
±(1,5% + 20 е.м.р.) |
Режим измерения сопротивления
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
Напряжение разомкнутой цепи |
|---|---|---|---|---|
|
OHM |
200 Ом |
0,01 Ом |
±(0,2% + 10 е.м.р.) |
2,5 В |
|
2 кОм |
0,0001 кОм |
±(0,2% + 5 е.м.р.) |
||
|
20 кОм |
0,001 кОм |
|||
|
200 кОм |
0,01 кОм |
±(0,5% + 5 е.м.р.) |
||
|
2 МОм |
0,0001 МОм |
±(0,6% + 5 е.м.р.) |
||
|
20 МОм |
0,001 МОм |
±(1,0% + 40 е.м.р.) |
||
|
50 МОм |
0,01 МОм |
±(5,0% + 20 е.м.р.) |
Режим измерения емкости
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
|---|---|---|---|
|
CAP |
10 нФ |
0,01 нФ |
±(5,0% + 50 е.м.р.) |
|
100 нФ |
0,1 нФ |
±(5,0% + 5 е.м.р.) |
|
|
1000 нФ |
1 нФ |
||
|
10 мкФ |
0,01 мкФ |
||
|
100 мкФ |
0,1 мкФ |
||
|
1000 мкФ |
1 мкФ |
±(5,0% + 50 е.м.р.) |
|
|
10 мФ |
0,01 мФ |
||
|
100 мФ |
0,1 мФ |
Режим измерения частоты
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
|---|---|---|---|
|
FREQ |
10 Гц |
0,001 Гц |
±(0,02% + 4 е.м.р.) |
|
100 Гц |
0,01 Гц |
||
|
1000 Гц |
0,1 Гц |
||
|
10 кГц |
0,001 кГц |
||
|
100 кГц |
0,01 кГц |
||
|
1000 кГц |
0,1 кГц |
||
|
10 МГц |
0,001 МГц |
||
|
DUTY |
10%...90% |
0,1% |
1% |
Режим тестирования диодов
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Прямой ток |
Обратное напряжение |
|---|---|---|---|---|
|
DIODE |
2 В |
0,0001 В |
0,2 мА |
Режим прозвонки цепи
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Звуковой сигнал |
Напряжение разомкнутой цепи |
|---|---|---|---|---|
|
Continuity Test |
600 Ом |
0,1 Ом |
≤30 Ом |
Режим измерения температуры
|
Функция |
Диапазон |
Разрешение (е.м.р.) |
Погрешность |
|---|---|---|---|
|
K |
-200,0 °C...1372,0°C |
0,1 °С |
±(0,5% + 3 °C) |
|
-328,0 °F...2501,6 °F |
0,1 °F |
±(0,5% + 3 °F) |
|
|
Pt100 |
-200,0 °C...800,0 °C |
0,1 °С |
±(0,5% + 3 °C) |
|
-328,0 °F...1472,0 °F |
0,1 °F |
±(0,5% + 3 °F) |
