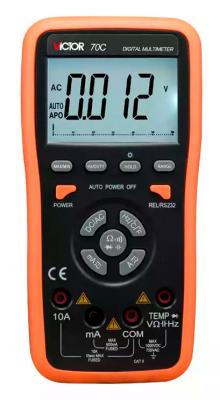

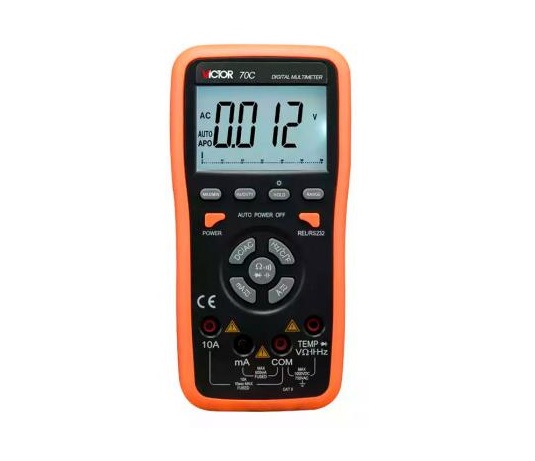

Мультиметр Victor 70C
Госреестр (ГРСИ): не указано
Мультиметр цифровой Victor 70С. Мультиметр цифровой Victor 70С является многофункциональным инновационным прибором, в котором выбор режимов измерений производится без использования механического переключателя, с применением тастатуры с электронными кнопками. Мультиметр представляет собой надежный компактный цифровой прибор с входными гнездами колонкового типа 4мм утепленными в корпус, с интерфейсом USB для подключения к ПК и батарейным питанием.
Мультиметр Victor 70С имеет функции измерения постоянного или переменного напряжения (DCV/ACV), постоянного или переменного тока (DCA/ACA), сопротивления (R), емкости конденсаторов (C), температуры (t), частоты (скважности), проверки диодов и прозвонки цепей. Аналого-цифровой преобразователь с двойным интегрированием делает этот мультиметр точным и надежным инструментом.
Для улучшения чтения показания в мультиметре Victor 70С применен большой жидкокристаллический дисплей 4 разряда (3 5/6, максимальная индикация «5.999», высота знаков 32 мм). Запоминание текущего значения (HOLD), подсветка дисплея (разовая ручная принудительная активация на ~5 c), режим регистрации МИН/МАКС значений и защита от перегрузки делает эксплуатацию мультиметра более удобной и безопасной.
Если органы управления мультиметра Victor 70С не используются в течение 15 минут, то в целях энергосбережения ресурса батарей питания прибора автоматически выключается (функция Автовыключение питания). Мультиметр имеет защитный чехол (холстер) для защиты от механических воздействий и крепления измерительных проводов, а также откидную подставку-упор на задней панели для удобства установки прибора на рабочем месте.
Комплектация:
- Мультиметр
- Измерительные провода (красный/черный) (до 10 А) - 2 шт.
- Кабель интерфейсный USB
- CD-диск (мини) с ПО
- Термодатчик К-типа (с коннекторами «банан» 4 мм)
- Защитный чехол (съемный холстер)
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Предел | Разрешение | Погрешность | |||||||
| Измерение постоянного напряжения | |||||||||
| 600 мВ | 0,1 мВ | ±(0,5 % + 4* k) | |||||||
| 6В | 1 мВ | ||||||||
| 60В | 10 мВ | ||||||||
| 600В | 100 мВ | ||||||||
| 1000В | 10В | ±(1,0 % + 4* k) | |||||||
| Защита измерительного входа: 1000В постоянное; 750В ср.кв. Входное сопротивление: не менее 60 МОм для предела 600 мВ; 10 МОм для остальных пределов |
|||||||||
| Измерение переменного напряжения | Измерение постоянного напряжения | ||||||||
| 6В | 1 мВ | ±(0,8 % + 10* k) | |||||||
| 60В | 10 мВ | ||||||||
| 600В | 100 мВ | ||||||||
| 750В | 1В | ±(1,0 % + 6* k) | |||||||
| Полоса частот | 40 - 400 Гц | ||||||||
| Защита измерительного входа: 1000В постоянное; 750 В ср.кв. Входной импеданс: 10 МОм Отображение значения скважности: 0,1 % - 99,9 % |
|||||||||
| Измерение постоянного тока | |||||||||
| 60 мА | 10 мкА | ±(1,0 % + 10* k) | |||||||
| 600 мА | 100 мкА | ||||||||
| 6 А | 1 мА | ±(1,2 % + 10* k) | |||||||
| 10 А | 10 мА | ||||||||
| Максимальный входной ток 10 А (длительность измерений не более 15 сек.) Защита от перегрузки: безинерционный предохранитель 0,6 А/250В (самовосстанавливающийся); 10 А/250В |
|||||||||
| Измерение переменного тока | |||||||||
| 60 мА | 10 мкА | ±(1,5 % + 10* k) | |||||||
| 600 мА | 100 мкА | ||||||||
| 6 А | 1 мА | ±(2,5 % + 15* k) | |||||||
| 10 А | 10 мА | ||||||||
| Полоса частот | 40 - 400 Гц | ||||||||
| Максимальный входной ток 10 А (не более 15 сек.) Защита от перегрузки: безинерционный предохранитель 0,6 А/250В (самовосстанавливающийся); 10 А/250В Измерение ср.кв. значения (СКЗ): сигнал тока синусоидальной формы (RMS) Отображение значения скважности: 0,1 % - 99,9 % |
|||||||||
| Измерение сопротивления | |||||||||
| Предел | Разрешение | Погрешность | Защита измерительного входа | ||||||
| 600 Ом* | 0,1 Ом | ±(0,8 % + 5* k) | 250В пик. (пост./ перем.) | ||||||
| 6 кОм | 1 Ом | ±(0,8 % + 4* k) | |||||||
| 60 кОм | 10 Ом | ||||||||
| 600 кОм | 100 Ом | ||||||||
| 6 МОм | 1 кОм | ||||||||
| 60 МОм** | 10 кОм | ±(1,2 % + 10* k) | |||||||
| * Возможна нестабильность индикации в пределах не более 10 единиц младшего разряда ** Возможна нестабильность индикации в пределах не более 100 единиц младшего разряда. Защита измерительного входа – макс. 250В пик (пост./перем.). Напряжение на открытых концах примерно 1,3В |
|||||||||
| Испытание P-N переходов и звуковой прозвонки цепей | |||||||||
| Режим | Отображаемое значение/сигнал | Максимальное тестовое напряжение/ток | |||||||
| Падение напряжения на переходе (в прямом направлении)* | ~3В (в обратном направлении)/1 мА (в прямом направлении) | ||||||||
| Звуковой зуммер 2 кГц | ~1,2B (ХХ) | ||||||||
| *При падении напряжения в пределах от 0,4 до 0,8В Защита измерительного входа – макс. 250В пик (пост./перем.) При сопротивлении цепи менее значения 30 Ом включается непрерывный звуковой сигнал частотой 2 кГц (buzzer). Время срабатывания прибл. ~100 мс. Примечание: в режиме прозвона цепи зуммер обязательно включается при сопротивлен ии цепи, не превышающем указанное значение. При сопротивлении цепи более 50 Ом зуммер выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от особенностей конкретного прибора |
|||||||||
| Измерение емкости | |||||||||
| Предел | Разрешение | Погрешность | Защита измерительного входа | ||||||
| 40 нФ | 10 пФ | ±(5,0 % + 30* k) | 250В пик. (пост./перем.) | ||||||
| 400 нФ | 100 пФ | ±(3,5 % + 8* k) | |||||||
| 4 мкФ | 1 пФ | ||||||||
| 40 мкФ | 10 нФ | ||||||||
| 200 мкФ | 100 нФ | ±(5,0 % + 10* k) | |||||||
| Измерение частоты | |||||||||
| Предел | Разрешение | Чувствительность | Погрешность | Защита измерительного входа | |||||
| 10 Гц | 0,001 Гц | 1,5В ср.кв. | ±(0,3 % + 3* k) | 250В пик. (пост./перем.) | |||||
| 100 Гц | 0,01 Гц | ||||||||
| 1000 Гц | 0,1 Гц | ||||||||
| 10 кГц | 10 Гц | ||||||||
| 100 кГц | 100 Гц | ||||||||
| 1 МГц | 1 кГц | ||||||||
| 20 МГц | 10 кГц | ||||||||
| Измерение температуры | |||||||||
| Диапазон | Разрешение | Погрешность | Тип датчика | ||||||
| -20 °C - +400 °C | 0,1 °C | ±(1,0 % + 40 е.м.р.) | К-типа (с соединениями типа "банан") | ||||||
| +401 °C - +1000 °C | 1 °C | ±(1,5 % + 15 е.м.р.) | |||||||
| Внимание! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения | |||||||||
| Общие характеристики | |||||||||
| Разрядность цифровой шкалы | 4 разряда (3 5/6) | ||||||||
| Максимально индуцируемое число | 3999 | ||||||||
| Базовая погрешность (DVC) | ±0,5 % | ||||||||
| Скорость измерения, изм./с | 3 (цифровая шкала); 30 (графическая линейная шкала) | ||||||||
| Индикация перегрузки | "OL", "-OL" | ||||||||
| Источник питания | 2 х 1,5В (тип ААА) | ||||||||
| Срок службы источника питания, ч | 150 | ||||||||
| Дисплей | ЖК | ||||||||
| Габаритные размеры (ШхВхГ), мм | 91х185х49 | ||||||||
| Масса (с батареей), г | 410 | ||||||||
| Условия эксплуатации | 0 °C - +40 °C, относительная влажность ≤70 % | ||||||||
| Условия хранения | -10 °C - +50 °C, относительная влажность ≤80 % | ||||||||
