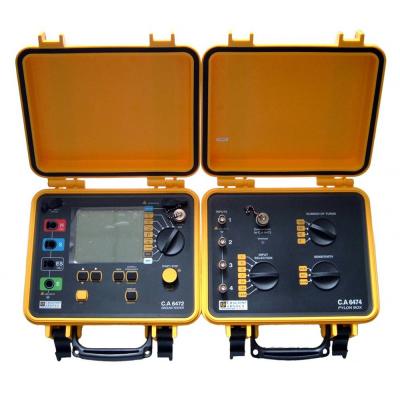

Chauvin Arnoux C.A 6474 – блок для бесконтактного измерения сопротивления высоковольтных линий используется вместе с устройством C.A 6472 и входит в комплект поставки. С его помощью можно проверить работоспособность контура заземления для защиты от молний опор ЛЭП без отключения подачи электричества.

Тестер заземления и удельного сопротивления C.A 6472 используется для быстрого и всестороннего теста всех заземленных систем, собирая все функции заземления в одном приборе. При использовании с модулем C.A 6474, тестер измеряет заземление опор линий электропередачи.

В отличии от традиционных тестеров заземления, в C.A 6472 предусмотрен выбор частоты измерения от 41 Гц до 5078 Гц, это дает возможность анализа системы заземления в любых условиях, к примеру, при попадании молнии.

2 режима измерений для легкого и удобного снятия результатов измерений.

Автоматический режим - одно нажатие для простой обработки:

• Выбор функции ротационным переключателем
• Нажатие клавиши START / STOP
• Запись результатов

В этом режиме C.A 6472 выполняет измерения на частоте 128 Гц (по умолчанию) и сам выбирает соответствующую частоту в случае вмешательства напряжения.

Экспертный режим.

Пользователи могут выбрать необходимые параметры измерения (определенная частота измерения, просмотр частоты, напряжение измерения между H и S, и т.д.) и могут получить доступ к дополнительным результатам измерения для более точной интерпретации. Автоматическое распознавание входных разъемов: сигнализация на дисплее о неправильном подключении или отсутствии контактов.

Методы измерения.

Измерение сопротивления заземления методом 3-х электродов. Для измерения сопротивления RE штыря заземления обычно используется метод 3-х электродов. Также можно измерить и сопротивление вспомогательных штырей заземления - RS и RH. Пользователь может выбирать частоту измерительного сигнала в пределах от 41 до 5 кГц или прибор сделает это автоматически.

Прибор имеет специальную утилиту для выбора частоты тестового сигнала. Это позволяет пользователю или автоматически выбрать частоту тестового сигнала, на которой влияние напряжения помехи минимально.

• Диапазон измерения сопротивления: от 0,01 Ом до 100 кОм
• Выбор измерительного напряжения: 16 или 32 В эфф
• Выбор частоты измерительного сигнала: от 41 Гц до 5 кГц
• Измерение RS и RH: от 0,01 Ом до 100 кОм
• Постороннее напряжение: макс. 60 В пик

Измерение сопротивления грунта:

• Если можно выбрать местоположение электрода заземления, то следует провести измерение сопротивления грунта, чтобы определить место, где оно минимально (минимизация цены конструкции)
• Прибор C.A 6472 рассчитывает удельное сопротивление грунта автоматически по методу Венера (Wenner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между штырями
• Сопротивления RE, RES, RS и RH также могут быть рассчитаны. Также можно выбрать частоту тестового сигнала

Измерение заземления на опорах линии передачи с кабелем заземления (C.A 6474):

• Как правило, линии высокого напряжения сопровождаются кабелем заземления или молниизащиты, который соединяет все опоры линий электропередачи вместе. Поскольку все опоры связаны этим кабелем, их заземление - параллельное. Это означает, что невозможно измерить заземление опоры, используя традиционный метод 3-х электродов, если кабель заземления не отсоединен (отсоединение кабеля - опасная и трудоемкая работа)
• Используя модуль C.A 6474, C.A 6472 измеряет заземления опор, даже если опора - часть параллельной системы заземления. Без отключения опор
• С 4 гибкими датчиками тока Ampflex, обмотанными вокруг основ опор, и с частотой измерения до 5 кГц, возможно измерить земной импеданс каждой опоры отдельно и общее сопротивление всех опор вместе
• Кроме того, использование гибких датчиков позволяет приобщиться к любой геометрии опор

Многофункциональность тестера C.A 6472:

• Все типы измерения заземления и измерение заземления на опорах линий электропередачи (модуль C.A 6474)
• Удельное сопротивление (методы Венера и Шлумбергера)
• Соединение заземлителей
• Сопротивление грунта
• Проводимость / Сопротивление
• Высокая эффективность тестера C.A 6472
• Широкий диапазон измерения, выбор оптимального разрешения
• Выбора частоты измерения от 41 Гц до 5 кГц
• Автоматический расчет коэффициента соединения заземлителей и удельного сопротивления грунта
• Защита от посторонних напряжений до 60 В максимум
• Измерение и анализ заземления опор линий электропередачи
• Запись результатов

------------------------------------------------
