Измеритель сопротивления Ф 4106
Госреестр (ГРСИ): не указано

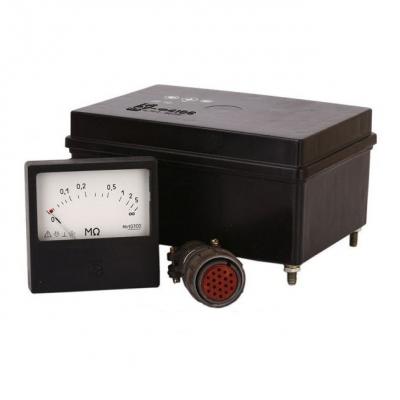

Приборы контроля изоляции Ф4106, Ф4106А предназначены для измерения сопротивления изоляции и сигнализации при его снижении ниже установленного уровня (уставки) в сетях переменного тока, находящихся под напряжением 220 В или 380 В частотой 50 Гц, 60 Гц или 400 Гц.Исполнение приборов Ф4106, Ф4106А - пыле-, брызго- и влагозащищенное, виброустойчивое.Область применения – передвижные и стационарные электроустановки с изолированной нейтралью.
Прибор Ф4106A состоит из двух блоков: показывающего устройства (ПУ) и релейного устройства (РУ). Рабочее положение ПУ – вертикальное, РУ – любое.При большом значении сопротивления изоляции исполнительное реле РУ находится во включённом состоянии и при снижении сопротивления изоляции до величины уставки реле выключается.
Реле имеет два переключающих контакта.Прибор изготавливается с двумя наборами переключающих уставок:
- Ф4106 – с набором 30, 50 и 500 кОм
- Ф4106А – с набором 12, 20 и 60 кОм
Приборы предназначены для применения в передвижных и стационарных электроустановках с изолированной нейтралью.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметр |
Значение |
||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|||
|
Ф4106 |
Ф4106А |
||
|
Диапазон измерений |
От 0,02 МОм до 5 МОм |
||
|
Класс точности ПУ |
2,5 |
||
|
Предел допускаемой основной погрешности РУ |
± 10% от сопротивления уставки |
||
|
Переключаемых уставки сопротивления Rу (набор уставок)* |
30 кОм, 50 кОм и 500 кОм |
12 кОм, 20 кОм и 60 кОм |
|
|
Входное сопротивление |
Не менее 250 кОм |
||
|
Оперативный ток (через измеряемое сопротивление Rх) |
Не более 0,6 мА |
||
|
РУ прибора имеет на выходе два переключающих контакта, режимы коммутации которых приведены ниже |
|||
|
Диапазон коммутации |
Ф4106 Ф4106А |
||
|
Тока, А |
Напряжения, В |
Род тока |
Вид нагрузки |
|
0,1 – 2 |
6 – 30 |
Постоянный |
Активная |
|
0,05 – 1 |
6 – 30 |
Постоянный |
t £ 15 ms |
|
0,1 – 0,3 |
6 – 250 |
Постоянный |
Активная |
|
0,1 – 0,25 |
6 – 115 |
Переменный 50 – 1100 Гц |
cos ф ≥ 0.3 |
|
По согласованию с заводом-изготовителем допускается поставка приборов с другими режимами коммутации при следующих условиях эксплуатации: температура окружающего воздуха от минус 40 ºС до плюс 60 °С; относительная влажность воздуха от 35 % до 85 % |
|||
|
Диапазон коммутации |
Ф4106 Ф4106А |
||
|
Тока, А |
Напряжения, В |
Род тока |
Вид нагрузки |
|
≤ 8 |
≤ 30 |
Постоянный |
Активная |
|
≤ 3 |
≤ 30 |
Постоянный |
t ≤ 7 ms |
|
≤ 2 |
≤ 250 |
Переменный 50 Hz…1100 Hz |
cos ф ≥0,4 |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ |
|||
|
Потребляемая мощность |
Не более 10 ВА |
||
|
Время отпускания РУ |
Не более 0,1 с |
||
|
Напряжение питания |
(220 +22/-66) В |
||
|
Длина шкалы ПУ |
Не менее 50 мм |
||
|
Режим работы |
Непрерывный; продолжительность непрерывной работы не ограничена |
||
|
Условия эксплуатации |
Температура окружающего воздуха от минус 60 °С до плюс 60 °С; относительная влажность до 95 % при температуре плюс 35 °С |
||
|
Масса, не более |
ПУ - 0,2 кг; РУ – 1,3 кг |
||
|
Габаритные размеры, не более |
ПУ – 80 мм х 80 мм х 100 мм; РУ- 175 мм х 98 мм х 143 мм |
||
