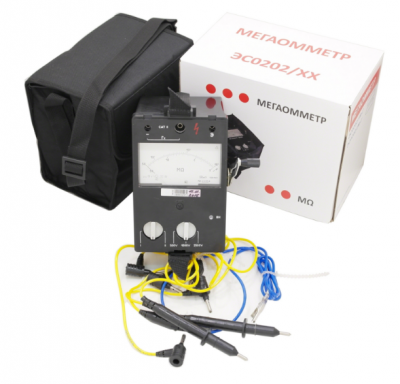

Измеритель сопротивления изоляции (мегаомметр) ЭСО202/2М-Г
Госреестр (ГРСИ): не указано
Мегаомметры ЭС 0202/1 М Г, ЭС 0202/2М-Г предназначены для измерения электрического сопротивления изоляции цепей, не находящихся под напряжением. Применяются во всех отраслях промышленности.
Принцип действия и особенности мегаомметра ЭС02022МГ
Принцип действия мегаомметров построен на схеме логарифмического измерителя отношений. Мегаомметры состоят из следующих основных узлов: электромеханического генератора переменного тока; преобразователя; электронного измерителя.
Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение измерительного напряжения осуществляется изменением опорного напряжения. Электронный измеритель выполнен по схеме логарифмического усилителя.
Мегаомметры изготовлены во влагозащищенном пластмассовом корпусе.
Мегаомметры изготавливаются в двух модификациях, отличающихся значениями напряжения на зажимах и дапазонами измерений.
Рабочее положение мегаометров в пространстве - горизонтальное положение плоскости шкалы.
Комплектация мегаомметра ЭС0202/2М-Г
- Мегаомметр ЭС0202/2М-Г
- Шнур - 2 шт
- Сумка - 1 шт
- Проводник - 1 шт
- Руководство по эксплуатации - 1 шт
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Общие данные |
|
|
Диапазон измерений |
От 0 до 10000 Мом |
|
Напряжение на измерительных зажимах |
500 ± 50 В 1000 ± 100 В 2500 ± 250 В |
|
Пределы допускаемой основной относительной погрешности |
±15% |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной включением между зажимом «Э» и любым из измерительных зажимов сопротивления, равного 0,01 от максимально возможного измеряемого сопротивления |
±15% |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением положения прибора в любом направлении на угол 20° |
±15% |
|
Пределы допускаемой дополнительной относительной погрешности под влиянием внешнего постоянного однородного магнитного поля с индукцией 0,2 мТ при самом неблагоприятном направлении магнитного поля |
±15% |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10°С изменения температуры |
±7,5% |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением относительной влажности окружающего воздуха от нормального значения до максимального (98% при +30°С) |
±30% |
|
Время установления показаний |
Не более 15 с |
|
Режим работы мегаомметров |
Измерение – 1 мин Пауза – не менее 2 мин |
|
Нормальные условия применения |
Температура окружающего воздуха: 20+10-5°С Скорость вращения рукоятки электромеханического генератора: 122+2 об/мин Положение в пространстве: горизонтальное ± 2° |
|
Рабочие условия применения |
Диапазон рабочих температур: -30… +50°С Относительная влажность при 30°С без конденсации: до 90% |
|
Габаритные размеры со сложенной ручкой электромеханического генератора |
Не более 150х130х200 мм |
|
Масса |
Не более 2,2 кг |
|
Средняя наработка на отказ |
12 500 ч |
|
Средний срок службы |
10 лет |
|
Питание |
Встроенный электромеханический генератор, скорость вращения ручки 120-144 об/мин |
