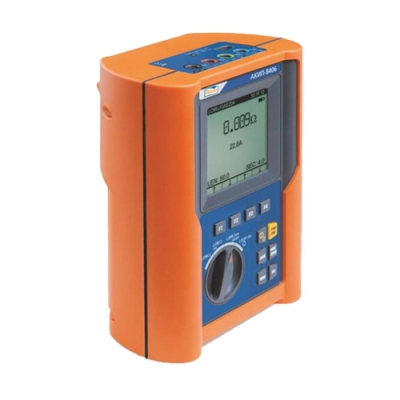

Измеритель сопротивления (мегаомметр) АКИП 8406 (снят с производства)
Госреестр (ГРСИ): 54163-13
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Измеритель параметров электрических сетей АКИП МЭТ-5035M
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Измеритель сопротивления (мегаомметр) АКИП 8406 предназначен для:
- Измерения параметров в 3-фазных и 1-фазных энергосистемах
- Проверка целостности защитных проводников заземления и зануления (током > 200 мА и > 10 А)
- Измерения напряжения прикосновения и частоты напряжения
- Измерения параметров УЗО (АС, А - общего и селективного типа): время отключения, ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО (ток 15 мА )
- Измерения полного сопротивления цепи "Ф-Ф", "Ф-Н" и петли "Ф-З", вычисление ожидаемого тока КЗ
- Измерения сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В)
Особенности мегаомметра АКИП 8406:
Определение правильности подключения и порядка чередования фаз (индикация)
Исполнение с двойной изоляцией корпуса (класс 2)
Интерфейс RS-232 с оптическим выходом для подключения к ПЭВМ или принтеру
Внутренняя память (2 МБ, до 999 тестов)
ЖК-дисплей (128 × 128 точек), батарейное питание (6 × 1,5В)
Удобная сумка- кейс для хранения и транспортировки
В комплекте все необходимые аксессуары, ПО управления + оптокабель RS-232
Комплект поставки: Омметр АКИП-8406, 3-х проводный кабель переходник-штепсель, 3 измерительных провода + 3 зажима "крокодил" + 1 тестовый провод, шнур питания и набор изм. проводов (3 м) для тестов 10 А, транспортная сумка, руководство по эксплуатации, ПО управления + оптокабель RS-232.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами.
Характеристики
|
Контроль целостности защитных проводников заземления (тест 0,2 А) |
|
|
Тестовый ток |
|
|
Разрешение установки |
1 мА |
|
Сопротивление в цепи |
|
|
Диапазон измерений R |
0,01…9,99 Ом |
|
10,0…99,9 Ом |
|
|
Разрешение |
0,01 Ом |
|
0,1 Ом |
|
|
Погрешность измерения* |
± (2,0 % + 2 ед.сч.) |
|
*- с учетом погрешности калибровки пр. |
|
|
Напряжение теста |
От 4 до 12 В, пост. (Uвых без нагрузки) |
|
Контроль целостности защитных проводников заземления (тест 10 А) |
|
|
Тестовый ток |
> 10 А, перем. (АС) |
|
Разрешение установки |
0,1 А |
|
Сопротивление в цепи |
|
|
Диапазон измерений R |
0,001…0,999 Ом |
|
Разрешение |
0,001 Ом |
|
Погрешность измерения |
± (1,0 % + 2 ед.сч.) |
|
Схема измерений |
4-х пров. |
|
Напряжение теста |
230 В перем. / 50 Гц |
|
Измерение сопротивления изоляции |
|
|
Тестовое напряжение ( пост.) |
50 В / 100 В / 250 В / 500 В / 1000 В |
|
Диапазон измерений |
0,01… 99,99 / 0,01… 199,9 / 0,01… 499 / 0,01… 999 / 0,01… 1999 |
|
(МОм) |
|
|
|
3 пред. / 3 пред. / 4 пред. / 4 пред. / 4 пред |
|
Разрешение (Ом) |
0,01..0,1 / 0,01..0,1 / 0,01…1,0 / 0,01…1,0 / 0,01…1,0 |
|
Погрешность измерения |
± (2,0 % + 2 ед.сч.) на пределе 1-2 |
|
± (5,0 % + 2 ед.сч.) на пределе 3-4 |
|
|
Измерение напряжения прикосновения (Uп) |
|
|
Диапазон измерений |
0…2*Uп, (Uп = 25 В или 50 В) |
|
Разрешение |
0,1 В |
|
Погрешность измерения |
-0%, + (10% +3 ед.сч.) |
|
Измерение полного сопротивления заземления без отключения УЗО |
|
|
Диапазон измерений заземления |
1…1999 Ом (с учетом заземления сооружения и коммуникаций) |
|
Разрешение |
1 Ом |
|
Погрешность измерения |
± (5,0 % +3 ед.сч.) |
|
Схема измерения |
4-х проводная |
|
Тестовый ток |
15 мА |
|
Напряжение петли, чередование фаз |
|
|
Диапазон измерений |
15 В ….460 В |
|
Разрешение |
1 В |
|
Погрешность |
± (3,0 % + 2 ед.сч.) |
|
Чередование фаз |
индикация |
|
Частота напряжения |
|
|
Основная гармоника |
50 Гц ± 5 %; 60 Гц ± 5 % (47,0 ….63,6) |
|
Разрешение |
0,1 Гц |
|
Погрешность |
±(0,1 % + 1 ед.сч.) |
|
Измерение сопротивления цепи "фаза-фаза", "фаза-нейтраль" |
|
|
Диапазон измерений |
0,01… 9,9 Ом |
|
10 …199,9 Ом |
|
|
Разрешение |
0,01 Ом |
|
0,1 Ом |
|
|
Погрешность |
± (5,0 % +3 ед.сч.) |
|
Измерение сопротивления петли "фаза-земля" |
|
|
Диапазон измерений |
0,01… 9,9 Ом |
|
10…199,9 Ом |
|
|
200…1999 Ом |
|
|
Разрешение |
0,01 Ом |
|
0,1 Ом |
|
|
1 Ом |
|
|
Погрешность |
± (5,0 % +3 ед.сч.) |
|
Общие данные |
|
|
Дисплей |
ЖК-индикатор, экран 128 мм х 128 мм, монохромный |
|
Условия эксплуатации |
0 °С … 40 °С, отн. влажность |
|
Объем памяти |
2 МБ (999 изм. макс., без возможности расширения) |
|
Напряжение питания |
Внутреннее: 1,5 В х 6 (тип АА) |
|
Внешнее: 230 В, 50/60 Гц (для теста проводников заземления 10 А) |
|
|
Ресурс батарей |
от 80 до 1000 тестов |
|
Интерфейс |
Оптоизолированный RS-232 |
|
Исполнение |
МЭК 61010-1 |
|
Габаритные размеры |
225 х 165 х 105 мм |
|
Масса |
1,75 кг |
