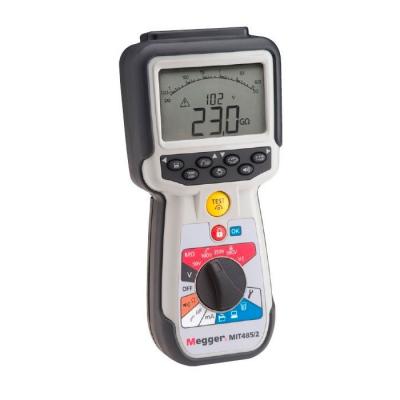

Мегаомметр Megger MIT485/2
Госреестр (ГРСИ): не указано
Мегаомметр Megger MIT485/2 позволяет тестировать целостность изоляции и непрерывность кабельных коммуникаций. Используется профессиональными электриками и сотрудниками, работающими в сфере связи. Подходит для определения различных параметров электрических сетей.
Тестеры изоляции и непрерывности серии MIT480/2 заменяют оригинальную линейку MIT480 и разработаны специально для рынков телекоммуникаций и кабельного тестирования. Новые модели оснащены усовершенствованным корпусом, задней подставкой и отсеком для батареек с 6 ячейками, а также отдельным доступом к предохранителям. Приборы изготовлены с повышенной степенью защиты и имеют класс защиты IP54 от атмосферных воздействий.
Три измерения клемм позволяют подключить все три измерительных провода для A, B и E (наконечник, кольцо и земля). Пара измерений выбирается с помощью кнопки A-B-E (T-R-G) на передней панели. Выбор подтверждается на дисплее. Не требуется отсоединение измерительных проводов для измерения отдельных пар. В качестве альтернативы, MIT485/2 можно использовать в качестве обычного двухтерминального прибора.
Особенности и преимущества:
- Испытательные напряжения - 50В, 100В, 250В и 500В
- Регулируемое испытательное напряжение от 10 до 500 В
- Выходное испытательное напряжение поддерживается в пределах допуска или -0 % + 2 % +2В
- Индикация PASS/FAIL (+/-) отображается в зависимости от порогового напряжения
- Стабилизированное тестовое напряжение. Напряжение контролируется обратной связью, чтобы гарантировать, что оно остается в пределах спецификации во всем диапазоне испытаний
- Индикация испытательного напряжения. Фактическое испытательное напряжение отображается на меньшем цифровом отсчете, с измерением на большом цифровом дисплее
- Испытание изоляции до 100 GΩ * @ 500В
- Диапазон выбора отображается во время выбора
- Измеряемое напряжение отображается во время испытания
- Аналоговая дуга. Дисплей также имеет аналоговую дугу для репликации отклика движущейся катушки
- Временное тестирование
- Силиконовые провода. Высококачественные гибкие силиконовые измерительные провода удобны в использовании и предотвращают ошибки измерения в диапазонах GΩ выше 5 GΩ
- Предотвращения тестирования, если при проведении испытаний изоляции обнаружены напряжения свыше 25, 30, 50, 75 или 100 В (установленные пользователем). По умолчанию 50В
- Звуковой зуммер может быть настроен на гудение, если сопротивление изоляции превышает пользовательский предел, установленный в меню настройки
- Блокировка тестирования
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Измерение изоляции | |
| Тестовое напряжение (номинальное) | 50В, 100В, 250В, 500В |
| Точность | 50В 10 GΩ ± 2 % ± 2 знака ± 4.0 % на GΩ | 100В 20 GΩ ± 2 % ± 2 знака ± 2.0 % на GΩ | 250В 50 GΩ ± 2 % ± 2 знака ± 0.8 % на GΩ | 500В 100 GΩ ± 2 % ± 2 знака ± 0.4 % на GΩ |
| Эксплуатационная погрешность: BS EN 61557-2 (2007) | 50В, ± 2.0 % ± 2d, 100-900 kΩ ± 10.5 % | 100В, ± 2.0 % ± 2d, 100-900 kΩ ± 10.3 % | 250В, ± 2.0 % ± 2d, 100-900 kΩ ± 10.3 % | 500В, ± 2.0 % ± 2d, 100-900 kΩ ± 10.3 % |
| Дисплей | Аналоговый, 1 GΩ полная шкала |
| Разрешение | 0.1 kΩ |
| Ток короткого замыкания/ток заряда | 2 мА + 0 % от -50 % до EN 61557-2 (2007) |
| Напряжение разомкнутого контура | -0 % +2 % ± 2B |
| Испытательный ток | 1 мА при минимальном | пропускном значении изоляции до максимальных 2 мА |
| Утечка | 10 % ± 3 знака |
| Управление таймером | 60 секундный таймер обратного отсчета |
| Примечание | Вышеприведенные технические характеристики верны только при использовании высококачественных силиконовых проводов. |
| Измерение целостности электрической цепи | |
| Диапазон измерения | От 0.01 Ω до 1.0 MΩ |
| Точность | ± 3 % ± 2 знака (от 0 до 100 Ω) | ± 5 % ± 2 знака (>100 Ω до 500 kΩ) | (от >500 kΩ до 1 MΩ неопределенно) | Ошибка сервиса: BS EN 61557-4 (2007) ±2.0 %, 0.1-2 Ω ± 6.8 % |
| Напряжение разомкнутого контура | 5В ± 1В |
| Тестовый ток | 200 мА (–0 мА +20 мА) (от 0,01 до 4 Ω) |
| Сопротивление проводов | Обнуление до 10Ω |
| Измерение напряжения | |
| Диапазон | Переменный ток: от 10 мВ до 600 В, TRMS, синусоидальное (от 15 Гц до 400 Гц) | Постоянный ток: от 10 мВ до 600 В |
| Точность | Переменный ток: ± 2 % ± 2 знака | Постоянный ток: ± 2 % ± 2 знака | Ошибка сервиса: BS EN 61557-1 (2007) ±2.0 % ±2d, 0V - 300Vac/dc ±5.1 % |
| Форма волны | Неопределенный диапазон: 0–10 мВ (от 15 до 400 Гц) | Для несинусоидальных форм волны применяются | дополнительные технические характеристики Несинусоидальные формы волн: ±3 % ± 2 знака >от 100 мВ до 600 В TRMS | ±8 % ± 2 знака от 10 до 100 мВ TRMS |
| Вольтметр по умолчанию | Работает при > 25В переменного или постоянного тока в любом диапазоне, кроме OFF |
| Измерения частоты | |
| Диапазон | 15-400 Гц |
| Точность измерения | ±0,5 % ± 1 знак |
| Измерения емкости | |
| Диапазон | 0.1 nF до 10 μF |
| Точность измерения | ± 5.0 % ± 2 знака (1 nF-10 μF) |
| Коэффициент кабеля | от 40 nF/km до 70 nF/km |
| Единица измерения | 50 nF/km |
| Хранение данных | |
| Емкость хранения | >1000 результатов проверки |
| Загрузка данных | Беспроводное соединение Bluetooth® класс II |
| Диапазон | До 10 м |
| Общие данные | |
| Питание | 6 элементов питания типа IEC LR6 (AA, MN1500, HP7, AM3 R6HP) x1,5В; перезаряжаемые NiMH батарейки 6x1,5 В. Зарядное устройство (опция): 12-15 В постоянного тока |
| Срок службы аккумулятора | 3000 проверок проводки с циклом работы: 5 секунд ВКЛ./55 секунд ВЫКЛ. при 500В в 500 kΩ |
| Габариты | 228x108x63 мм |
| Вес | 800 г |
| Вес с кейсом | 1.75 кг |
| Предохранитель | Используйте только 2x500 мА (FF) 1000В керамические плавкие предохранители 32x6 мм с высокой разрывной способностью HBC 30 кА минимум. Стеклянные предохранители НЕ ДОЛЖНЫ быть установлены |
| Класс защиты | Соответствует EN 61010-1 (1995) до 600 В, фаза-земля, категория IV |
| EMC | В соответствии с IEC 61326 включая поправку №1 |
| Температурный коэффициент | <0,1% на °C до 1 GΩ | <0,1% на °C на GΩ выше 1 GΩ |
| Диапазон рабочих температур и уровня влажности | От -10 до +55 °C | 90 % относительной влажности при +40 °C |
| Диапазон температуры хранения | От -25 до +70 °C |
| Температура калибровки | +20 °C |
| Максимальная высота | 2000 м |
| Класс IP-защиты | IP 54 |
