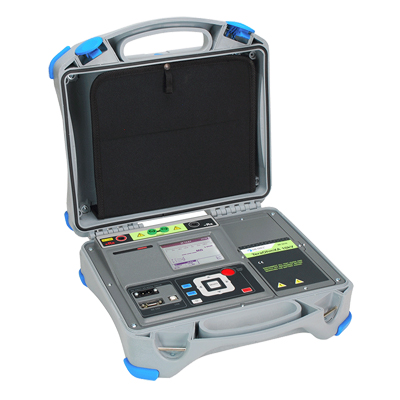

Многофункциональный измеритель сопротивления изоляции Metrel MI 3210 TeraOhmXA 10 kV
Госреестр (ГРСИ): не указано
Многофункциональный измеритель сопротивления изоляции Metrel MI 3210 TeraOhmXA 10 kV.
Функции тераомметра MI 3210:
- измерение сопротивления изоляции, построение графика R(t)
- измерение емкости испытываемого объекта
- проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы
- измерение выдерживаемого напряжения / тока пробоя
- расчет индекса поляризации PI
- расчет коэффициента диэлектрического поглощения DAR
- расчет коэффициента диэлектрического разряда DD
- измерение напряжения и частоты переменного и постоянного тока
Измеритель параметров изоляции Metrel MI 3210 имеет отличительные особенности:
- возможность задания измерительного напряжения в диапазоне от 50 В до 10 кВ с шагом 50 В
- широкий диапазон измерения сопротивления – до 20 Том
- полная диагностика состояния изоляции, включающая в себя автоматический расчет
- индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD
- построение графика R(t)
- автоматическая калибровка после включения
- встроенный таймер позволяет задавать время измерения от 1 с до 99 мин
- автоматический разряд испытываемого объекта после завершения измерений
- наличие защитного проводника GUARD для отведения поверхностных токов утечки
- встроенная память на 1000 измерений
- подключение к ПК посредством USB и RS232, Bluetooth
- размеры: 360 x 160 x 330 мм
- масса (без аксессуаров): 6,5 кг
Комплект поставки тераомметра MI 3210:
- Прибор TeraOhmXA 10 кВ
- 10 кВ экранированный измерительный кабель с наконечником, 2 м
- 10 кВ экранированный измерительный кабель, красный, 2 м
- 10 кВ экранированный измерительный кабель, черный, 2 м
- 10 кВ зажим типа «крокодил», красный
- 10 кВ зажим типа «крокодил», черный
- Защитный кабель GUARD с зажимом «крокодил», зеленый, 2 м
- Сетевой кабель
- 1,2 В аккумуляторные батареи NiMH, 6 шт
- Книга „Guide to modern insulation testing“ на CD
- Руководство по эксплуатации
- Поверка
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Функции | Диапазон измерений | Разрешение |
Погрешность измерений
|
|
Сопротивление изоляции
|
0,01 … 9,99 МОм | 10 кОм |
±(5 % от измер. + 3 емр)
|
| 10,0 … 99,9 МОм | 100 кОм |
±(5 % от измер. + 3 емр)
|
|
| 100 … 999 МОм | 1МОм |
±(5 % от измер. + 3 емр)
|
|
| 1,00 … 9,99 ГОм | 10 МОм |
±(5 % от измер. + 3 емр)
|
|
| 10,0 … 99,9 ГОм | 100 МОм |
±(5 % от измер. + 3 емр)
|
|
| 100 … 999 ГОм | 1ГОм |
±(5 % от измер. + 3 емр)
|
|
| 1,0 … 9,9 ТОм | 100 ГОм |
±(15 % от измер. +1 емр)
|
|
| 10 … 20 ТОм | 1 ТОм |
±(15 % от измер. + 1 емр)
|
|
|
Измерительное напряжение
|
0 … 999 В | 1 В |
±(5 % от измер. + 3 емр)
|
| ≥ 1 кВ | 10 В |
±(5 % от измер.+3емр)
|
|
| Ток утечки | 0,00 … 5,00 мА | 10 мкА |
±(5 % от измер. + 3емр)
|
|
DAR - коэффициент диэлектрического поглощения
|
0,01 … 9,99 | 0,01 |
±(5 % от измер. + 3 емр)
|
| 10,0 … 100,0 | 0,1 |
±(5 % от измер.+3емр)
|
|
|
PI - индекс поляризации
|
0,01 … 9,99 | 0,1 |
±(5 % от измер. + 2 емр)
|
| 10,0 … 100,0 | 0,01 |
±(5 % от измер.+2 емр)
|
|
|
DD - коэффициент диэлектрического разряда
|
0,01 … 9,99 | 0,01 |
±(5 % от измер. + 2 емр)
|
| 10,0 … 100,0 | 0,1 |
±(5 % от измер.+2емр)
|
|
| Напряжение пост. / перем. тока | 5,0 … 550 В | 1 В |
±(2% от измер. + 2емр)
|
| Частота | 10…500 Гц | 0,1 Гц |
±(0,2% от измер.+1емр)
|
|
Емкость
|
20 … 99,9 нФ | 1 нФ |
±(5 % от измер. + 3 емр)
|
| 1,00 … 9,99 мкФ | 10 нФ |
±(5 % от измер. + 3 емр)
|
|
| 10,0 … 50,00 мкФ | 100 нФ |
±(5 % от измер. + 3 емр)
|
|
| Питание | 12 В пост. тока (3,4 А*ч) | ||
| Дисплей | Матричный ЖК дисплей (320 x 240) с подсветкой | ||
| Категория перенапряжения | 600 В CAT IV | ||
| Класс защиты | Двойная изоляция | ||
