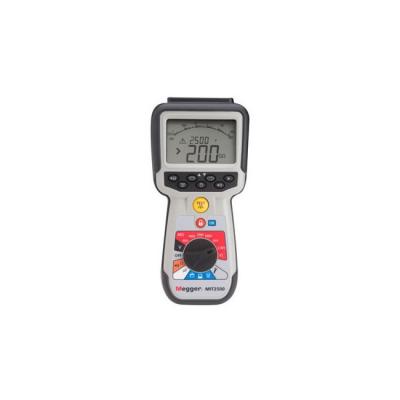

Тестер сопротивления изоляции Megger MIT2500
Госреестр (ГРСИ): не указано
Тестер проводимости и изоляции MIT2500 разработан для выполнения работ на предприятиях и в условиях, где рабочие напряжения превышают 1000В и требуются более высокие тестовые напряжения для измерения параметров изоляции.
MIT2500 предлагает как фиксированный диапазон напряжений 50B, 100В, 250В, 500В, 1000В и 2500В, так и регулируемый диапазон, позволяющий использовать любое напряжение в диапазоне от 50 до 2500 В. Это поддерживается новым управлением тестовым напряжением с обратной связью, что позволяет удерживать выходное тестовое напряжение в пределах 2 % погрешности от выбранного диапазона даже при выполнении проверки.
В MIT2500 используется измененный корпус опорной конструкции и имеется отсек аккумуляторов на 6 элементов, а также встроенная защитная клемма для уменьшения тока поверхностной утечки, который снижает точность при высоких напряжениях. Прибор имеет многослойное литье для увеличения защиты и устойчивости к погодным условиям класса IP54.
Напряжение тестирования изоляции с обратной связью теперь имеет погрешность +2 % -0 % по сравнению с изначальной погрешностью в +20 %, обеспечивая боле точное измерение без опасности повредить цепь броском напряжения.
Регулируемый диапазон позволяет выбирать точное значение тестового напряжения в диапазоне от 50 до 999 В с шагом в 1В, 1000 до 2500 В с шагом в 10В, предоставляя 1200 вариантов тестового напряжения.
Основные функции:
- Тестовые напряжения. 50B, 100В, 250В, 500В, 1000В и 2500В
- Защитная клемма. Улучшенная производительность высший диапазонах проверки изоляции
- Силиконовые измерительные провода 3 кВ. В комплект помимо стандартных измерительных проводов категории III 1000В/категории IV 600B, входят специально разработанные силиконовые измерительные провода 3 кВ
- Регулируемое тестовое напряжение. Регулируемое тестовое напряжение в диапазоне от 50 до 999 В с шагом 1В, 1000 до 2500В с шагом 10В
- Тестовое напряжение с погрешностью 2 %. Выходное тестовое напряжение удерживается в пределах допустимой погрешности или -0 % +2 % + 2В
- Стабилизированное тестовое напряжение. Напряжение управляется системой с обратной связью, что позволяет удерживать напряжение в заданном значении на полном диапазоне измерения
- Отображение напряжения измерения. Фактическое тестовое напряжение отображается на небольшом цифровом дисплее вместе с измерением на большом цифровом дисплее
- Отображаемый диапазон измерения. Напряжение диапазона отображается при выборе на экране
- Отображение напряжения измерения. Во время проверки отображается напряжение измерения
- Аналоговая шкала с делениями. Дисплей имеет функцию аналоговой шкалы для воспроизведения ответа подвижной катушки дисплея
- PI и DAR. Автоматические функции индекса поляризации (PI) и коэффициента абсорбции (DAR). Индекс поляризации (PI): скорость 10 минут/1 минута. Коэффициент абсорбции (DAR): скорость 60/30 секунд
- Запланированное измерение. Автоматическое измерение в течение заданного промежутка времени
- Диапазон 200 GΩ. Тестирование изоляции до 200 GΩ при ≥1000В
- Остановка тестирования. Останавливает тестирование, если при выполнении тестирования изоляции обнаружено превышение напряжения на 25, 30, 50, 75 или 100 В (задается пользователем). По умолчанию установлено на 50В
- Звуковой сигнал изоляции. Звуковой сигнал можно установить на срабатывание, если сопротивление изоляции больше заданного пользователем предела, настраивается в меню «Настройки»
- Блокировка измерения. Удерживает проверку изоляции постоянно включенной
Области применения:
- Коммерческая авиационная электроника
- Военные наземные, водные и воздушные средства связи
- Производственные/конвейерные линии
- Электростатические измерения
- Проверка компонентов
- Ходовые установки и подъемное оборудование с питанием от аккумуляторных батарей
Назначение:
- Одно- и трехфазное вращающееся оборудование
- Проверка одно- и многожильных проводов
- Проверка электродвигателей
Особенности и преимущества:
- Разработано для электрических и промышленных рынков
- Тестирование изоляции в диапазоне до 2,5 кВ (новое), от 200 GΩ при помощи ручного инструмента
- Защитная клемма для точности при высоком сопротивлении
- Регулируемое напряжение тестирования изоляции в диапазоне от 50 до 2500 В
- Стабилизированное напряжение проверки изоляции
- Возможность зарядки от сети и от машины
- Один диапазон, ускоренная проверка проводимости в диапазоне от 0,01 Ω до 1 MΩ
- Индекс поляризации (PI) и Коэффициент абсорбции (DAR)
- 600В, истинное СКЗ, измерение напряжения переменного/постоянного тока
- Новая конструкция корпуса с дополнительным магнитным зажимом для подвешивания
- Обзор и хранение данных тестирования
- Обнаружение цепей под напряжением и защита
- Работы согласно CAT IV 600В
- IP54
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Изоляция | |
| Точность изоляции |
50 Вольт 10 GΩ ± 2 % ± 2 знака ± по 4,0 % на GΩ | 100 Вольт 20 GΩ ± 2 % ± 2 знака ± по 2,0 % на GΩ | 250 Вольт 50 GΩ ± 2 % ± 2 знака ± по 0,8 % на GΩ | 500 Вольт 100 GΩ ± 2 % ± 2 знака ± по 0,4 % на GΩ | 1000 Вольт 200 GΩ ± 2 % ± 2 знака ± по 0,2 % на GΩ | 2500 Вольт 200 GΩ ± 2 % ± 2 знака ± по 0,2 % на GΩ. Ошибка сервиса: BS EN 61557-2 (2007). 50V, ± 2.0 % ± 2d, 100-900 kΩ ± 10.5 % | 100V, ± 2.0 % ± 2d, 100-900kΩ ± 10.3 % | 250V, ± 2.0 % ± 2d, 100-900 kΩ ± 10.3 % | 500V, ± 2.0 % ± 2d, 100-900 kΩ ± 10.3 % | 1000V, ± 2.0 % ± 2d, 100-900 kΩ ± 11.5 % |
| Испытательный ток | <5% погрешность при 500 kΩ сопротивлении параллельной цепи с нагрузкой 100 MΩ |
| Дисплей | Аналоговый: 1 GΩ, полная шкала |
| Разрешение | 0,1 kΩ |
| Ток короткого замыкания/ток заряда | 2 мА +0 % от -50 % до EN 61557-2 (2007) (кроме 2500B: 1 мА в 2,5 MΩ |
| Точность напряжения на клеммах | -0 % +3 % ±1В |
| Испытательный ток | 1 мА при минимальном пропускном значении изоляции до максимальных 2 мА |
| Работа | EN61557: 0,10 MΩ až 1,0 GΩ |
| Ток утечки | 10 % ±3 знака |
| Напряжение | -0 % ±2 знака ±2 % от номинального напряжения |
| Управление таймером | 60-секундный таймер обратного отсчета (изменяется до 10 минут) |
| Примечание | Вышеприведенные технические характеристики верны только при использовании высококачественных силиконовых проводов |
| Проводимость | |
| Измерение целостности электрической цепи | От 0,01 Ω до 1 MΩ (от 0 до 1000 kΩ) |
| Точность целостности электрической цепи |
± 3 % ± 2 знака (от 0 до 100 Ω) | ± 5 % 2 знака (100Ω - 500 KΩ). Ошибка сервиса: BS EN 61557-2 (2007). ± 2.0 %, 0.1 - 2Ω ± 6.8 % |
| Напряжение разомкнутого контура | 5В ± 1В |
| Испытательный ток | 200 мА (–0 мА +20 мА) (от 0,01 до 4 Ω) |
| Полярность | Одинарная полярность (по умолчанию)/Двойная полярность (изменяется при настройке) |
| Сопротивление проводов | Обнуление до 10 Ω |
| Напряжение | |
| Диапазон напряжений | Пост. ток: От 0 до 600 В | Перем. ток: От 10 мВ до 600 В, истинное СКЗ, синусоидальное (от 15 Гц до 400 Гц) | Неопределенный: 0–10 мВ (от 15 до 400 Гц) |
| Точность диапазона напряжения, вольт |
Пост. ток: ± 2 % ± 2 знака | Перем. ток: ± 2 % ± 1 знака. Ошибка сервиса: BS EN 61557-2 (2007). ± 2.0 % ± 2d, 0V - 300 Vac/dc ± 5.1 % |
| Форма волны | Несинусоидальный. ± 3 % ± 2 знака > от 100 мВ до 600 В истинного СКЗ | ± 8 % ± 2 знака от 10 мВ до 100 В истинного СКЗ |
| Вольтметр по умолчанию |
± 0,5 % ± 1 знак (от 100 Гц до 400 Гц) неопределенный |
| Измерение частоты | |
| Диапазон измерения частоты | 15-400 Гц |
| Точность измерения частоты | ± 5,0 % ± 2 знака |
| Емкость | |
| Номинальная емкость | От 100 pF до 10 μF |
| Точность | ± 0,5 % ± 1 знака |
| Хранение результатов | |
| Емкость хранения | >1000 результатов проверки |
| Загрузка данных | Беспроводное соединение Bluetooth® класс II |
| Диапазон | До 10 м |
| Источник питания | 6 элементов питания x 1,5В, тип IEC LR6 (AA, MN1500, HP7, AM3 R6HP), щелочные, можно использовать перезаряжаемые 6x1,2 V NiMH батарейки |
| Срок службы аккумулятора | 3000 проверок проводки с циклом работы: 5 секунд ВКЛ./55 секунд ВЫКЛ. при 1000В в 1 MΩ | Зарядное устройство (дополнительное оборудование): 12-15 В пост. тока (интерфейс для принадлежностей) |
| Размеры | Инструмент: 228x108x63 мм (9,00x4,25x2,32 дюйма) |
| Вес | Только инструмент: 815 г (MIT2500) (27,22 унций) | Инструмент с ящиком для перевозки: 1,75 кг (3,86 фунта) |
| Плавкий предохранитель | Используйте только 2x500 мА (FF) 1000В 32x6 мм керамических предохранителя с высокой отключающей способностью (HBC), минимум на 10 кА. ЗАПРЕЩАЕТСЯ использовать стеклянные предохранители |
| Класс защиты | Инструмент соответствует стандарту EN 61010-1 (1995) до фазного напряжения 600В, категория IV |
| EMC | В соответствии с IEC 61326 включая поправку №1 |
| Температурный коэффициент | <0,1 % на °C до 1 GΩ | <0,1 % на °C на GΩ выше 1 GΩ |
| Условия эксплуатации | |
| Диапазон рабочих температур | От -10 до +55 °C |
| Влажность | 90 % относительной влажности при макс. температуре 40 °C |
| Диапазон температуры хранения | От -25 до +70 °C |
| Температура калибровки | +20 °C |
| Максимальная высота | 2000 м |
| Класс IP-защиты | IP 54 |
