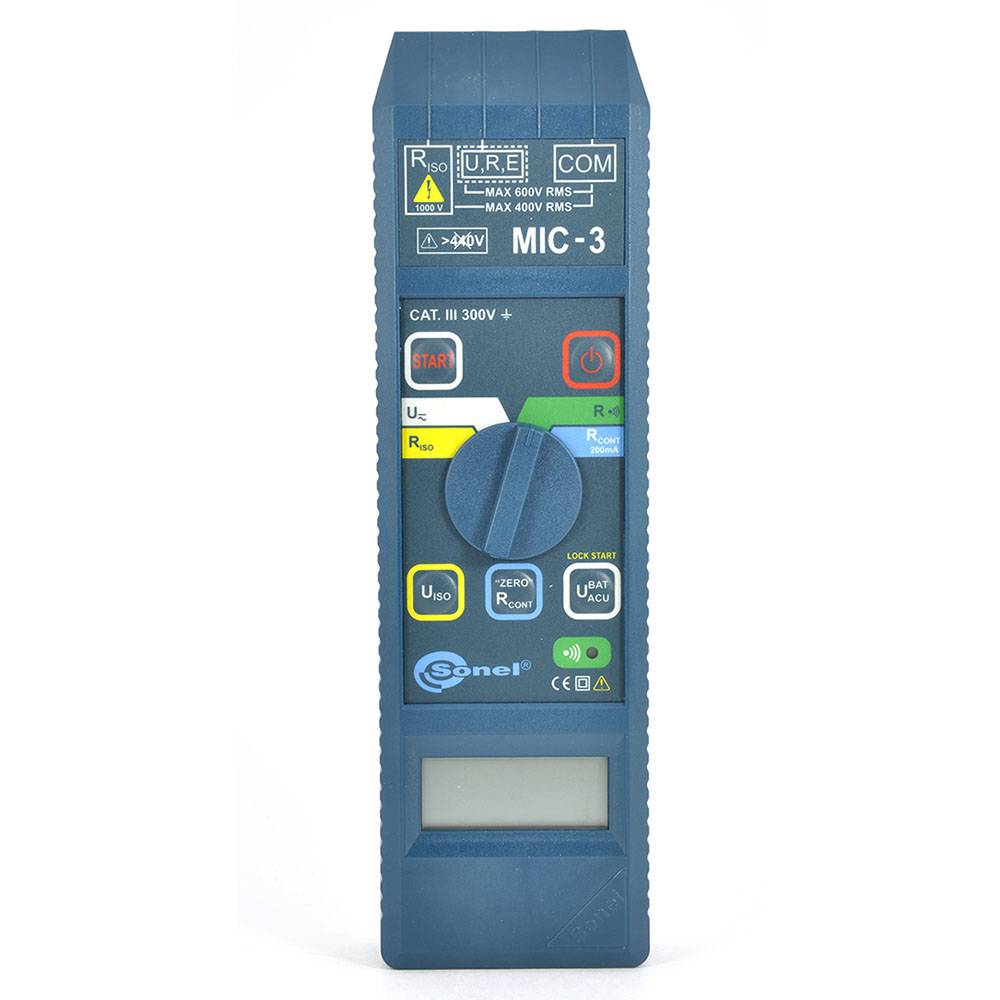

MIC-3 Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Измеритель параметров электроизоляции MIC-10
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений. Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.
Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 выполняет следующие функции:
- измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом
- измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями - 250, 500 и 1000 В
- низковольтное измерение активного сопротивления в диапазоне 0...400 Ом
- саморазряд ёмкости измеренного объекта после окончания измерения
- автоматический выбор измерительных диапазонов
- измерение напряжения переменного и постоянного тока
- контроль целостности электрических цепей
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
Измерение сопротивления изоляции
Измерительное напряжение: 250 В, 500 В и 1000 В
Точность установки напряжения (Robc [Ом] ≥ 1000*UN [B]) - 0 + 10% от заданного значения
Температурная стабильность напряжения - меньше чем 0,1% /°C
Для UN=250 В: 250 кОм ... 1000 МОм
Диапазон измерения согласно IEC 61557-2
| Диапазон отображения для UN=250 В | Разрешение | Основная погрешность |
| 0 ... 1999 кОм | 1 кОм | ± (3% и. в. + 8 ед. мл. разряда) |
| 2,00 ... 19,99 МОм | 0,01 МОм | |
| 20,0 ... 199,9 МОм | 0,1 МОм | |
| 200 ... 1000 МОм | 1 МОм |
Для UN=500 В: 500 кОм ... 1999 МОм
Диапазон измерения согласно IEC 61557-2
| Диапазон отображения для UN=500 В | Разрешение | Основная погрешность |
| 0 ... 1999 кОм | 1 кОм | ± (3% и. в. + 8 ед. мл. разряда) |
| 2,00 ... 19,99 МОм | 0,01 МОм | |
| 20,0 ... 199,9 МОм | 0,1 МОм | |
| 200 ... 1999 МОм | 1 МОм |
Для UN=1000 В: 1000 кОм ... 3,0 ГОм
Диапазон измерения согласно IEC 61557-2
| Диапазон отображения для UN=1000 В | Разрешение | Основная погрешность |
| 0 ... 1999 кОм | 1 кОм | ± (3% и. в. + 8 ед. мл. разряда) |
| 2,00 ... 19,99 МОм | 0,01 МОм | |
| 20,0 ... 199,9 МОм | 0,1 МОм | |
| 200 ... 1999 МОм | 1 МОм | |
| 2,00 ... 3,00 ГОм | 0,01 ГОм | ± (4% и. в. + 6 ед. мл. разряда) |
Низковольтное измерение активного сопротивления
| Диапазон | Разрешение | Основная погрешность |
| 0,0 ... 199,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 200 ... 399 Ом | 1 Ом |
- Звуковой сигнал для активного сопротивления ниже - 10 Ом
- Максимальное напряжение на открытых зажимах - 5 В
- Максимальный ток при замкнутых зажимах - 10 мА
Измерение активного сопротивления защитных и уравнительных соединений
Диапазон измерения согласно IEC 61557-4: 0,11 ... 399 Ом
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 ... 19,99 Ом | 0,01 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 20,0 ... 199,9 Ом | 0,1 Ом | |
| 200 ... 399 Ом | 1 Ом |
- Максимальное напряжение на открытых зажимах - 5,0 В
- Ток при замкнутых зажимах (для UBAT ≥ 2,4 В) > 200 мА
Измерение напряжения (между зажимами "COM" и "U, R, E")
Напряжение постоянного тока
| Диапазон | Разрешение | Основная погрешность |
| 0 ... 600 В | 1 В | ± (3% и. в. + 2 ед. мл. разряда) |
Напряжение переменного тока 45...65 Гц
(синусоидальная форма с наличием гармоник < 2%)
| Диапазон | Разрешение | Основная погрешность |
| 0 ... 600 В | 1 В | ± (3% и. в. + 2 ед. мл. разряда) |
Дополнительные технические характеристики измерителя MIC-3:
| Наименование параметра | Значение |
| Габариты (Ш x В x Г) | 230 x 67 x 35 мм |
| Масса | 0,3 кг |
| Дисплей | жидкокристаллический, 4 цифры высотой 14 мм |
| Номинальное напряжение сети | 230 В |
| Питание измерителя | 2 элемента питания LR6 (размер AA) или 2 аккумулятора NiCd |
| Температурный диапазон | 0 ... +40°C |
| Температура хранения | -20 ... +60°C |
| Время до самовыключения | 2 минуты |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Частота измерений | для измерительной функции RISO около 3 измерений в секунду |
| Количество измерений RISO | мин. 300 |
| Количество измерений RCONT | мин. 1400 |
