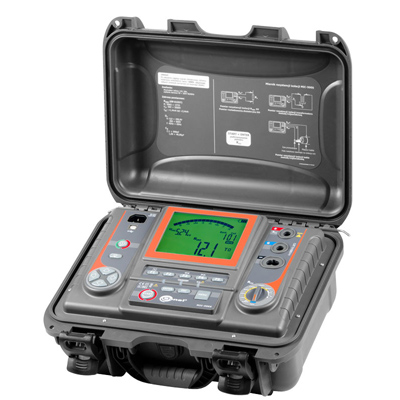

MIC-5005 Измеритель параметров электроизоляции
Госреестр (ГРСИ): не указано
Измеритель Sonel MIC-5005 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Мегаомметр MIC-5005 обладает следующими отличительными особенностями:
- Измерение сопротивления электроизоляции RISO до 15 ТОм
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В)
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции
- Установка времени измерения - до 99'59'
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI
- Индикация измерительного напряжения
- Измерительный ток – 1,2 мА , 3 мА
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м
- Защита от объекта измерения находящегося под напряжением
- Измерение емкости в процессе измерения сопротивления электроизоляции
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV)
- Измерение коэффициента разряда диэлектриков (DD)
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды
- Измерение постоянного и переменного напряжения до 600 В
- Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных
- Подсветка дисплея
- Питание от встроенного аккумулятора
- Встроенное зарядное устройство
Комплект поставки измерителя параметров электроизоляции:
- Мегаомметр MIC-5005
- Зажим «Крокодил» изолированный голубой К07 5,5 кВ
- Зажим «Крокодил» изолированный красный К07 5,5 кВ
- Зажим «Крокодил» изолированный черный К07 5,5 кВ
- Зонд острый с разъемом «банан» красный 5кВ
- Зонд острый с разъемом «банан» черный 5кВ
- Кабель последовательного интерфейса USB
- Провод измерительный с разъемами «банан» экранированный 10 кВ красный 3 м
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м
- Футляр L4
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Диапазон | Разрешение | Основная погрешность |
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ RISO | ||
| Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм | ||
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| 10,0...15,0 ТОм | 0,1 TОм | ± (10,0 % и.в. + 10 е.м. р.) |
| ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕНОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ | ||
| Напряжение UISO | Измерительный диапазон | |
| 250 В | 500 ГОм | |
| 500 В | 1,00 ТОм | |
| 1000 В | 2,00 ТОм | |
| 2500 В | 5,00 ТОм | |
| 5000 В | 15,0 ТОм | |
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) | ||
| Напряжение UISO | Последовательность измерительного напряжения | |
| 1 кВ | 200, 400, 600, 800, 1000 В | |
| 2,5 кВ | 0,5; 1; 1,5; 2; 2,5 кВ | |
| 5 кВ | 1, 2, 3, 4, 5 кВ | |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
| 30...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
| 300...600 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
| Диапазон частот: от 45 Гц до 65 Гц | ||
| Измерение емкости | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00...49,9 мкФ | 0,01 мкФ | |
| Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован |
||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
| Параметр | Значение | |
| Класс изоляции | Двойная, согласно EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 | |
| Степень защиты корпуса согласно EN 60529 | IP54 (IP 67 с закрытой крышкой) | |
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В | |
| Температура хранения | -25...+70 °C | |
| Температура рабочая | -20..+50 °C | |
| Относительная влажность | 20..80 % | |
| Высота | До 3000 м | |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц | |
| Дисплей | ЖК, графический 5,6" | |
| Интерфейс | USB или беспроводной интерфейс OR-1 | |
| Габаритные размеры | 390×310×170 | |
| Масса измерителя | Около 7 кг | |
| Примечание: сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» | ||
