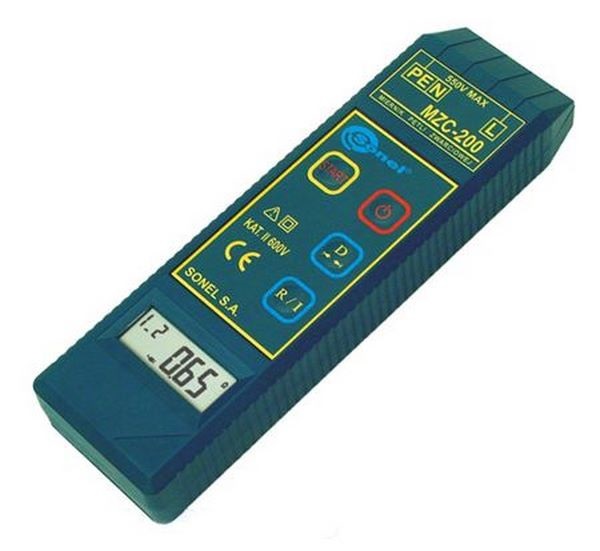

Измерители параметров цепей «фаза-нуль» и «фаза-фаза» электросетей MZC-200, MZC-201 и MZC-202 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- MZC-304 Измеритель параметров цепей электропитания зданий
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Измеритель параметров цепей фаза-нуль и фаза-фаза электросетей MZC-200 обладает следующими отличительными особенностями:
- измерение активного сопротивления петли короткого замыкания методом падения напряжения
- автоматический расчет значения ожидаемого тока короткого замыкания для номинального напряжения сети
- измерение действующего значения напряжения переменного тока
- контроль целостности измеряемой цепи
- оценка сопротивления заземляющего устройства
- проведение измерений без отключения источника питания и защит
- автоматическое определение и выбор фазного или межфазного (линейного) напряжения для вычисления ожидаемого тока короткого замыкания
- возможность установки фактической длины измерительных проводов для учета их сопротивления при измерении активного сопротивления петли короткого замыкания
- автоматический выбор диапазона измерений
- память результата последнего измерения
- автоматическое выключение
Номинальное напряжение испытуемых цепей:
- Прибор MZC-200 - 220/380В и 230/400В
- Прибор MZC-201 - 290/500В
- Прибор MZC-202 - 100/170В
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
Измерение напряжения переменного тока:
| Диапазон | Разрешение | Основная погрешность |
| 0 ... 440 В | 1 В | ± (2% и.в + 2 ед. мл. разряда) |
Входное сопротивление вольтметра: более 200 кОм, частота: 45...65 Гц
Измерение сопротивления петли короткого замыкания Rs
Диапазон измерения согласно IEC 61557 для напряжения 196...440 В и фазного угла испытуемой цепи 0...18°)
| Провод измерительный | Диапазон измерения Rs |
| 1,2 м | 0,24 ... 200 Ом |
| 5 м | 0,26 ... 200 Ом |
| 10 м | 0,28 ... 200 Ом |
| 20 м | 0,35 ... 200 Ом |
Диапазон отображения сопротивления
| Диапазон отображения | Разрешение | Основная погрешность |
| 0 ... 9,99 Ом | 0,01 Ом | ± (2,5% и. в. + 5 ед. мл. разряда) |
| 10 ... 99,9 Ом | 0,1 Ом | ± (2,5% и. в. + 3 ед. мл. разряда) |
| 100 ... 200 Ом | 1 Ом | ± (3% и. в. + 3 ед. мл. разряда) |
Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Rs для Un)
Диапазон измерения согласно IEC 61557 (условия такие же, как для Rs)
| Провод измерительный | Диапазон измерения Iк для Un = 220 В | Диапазон измерения Iк для Un = 380 В |
| 1,2 м | 1,15 А...976 А | 2,00 А...1,69 кА |
| 5 м | 1,15 А...916 А | 2,00 А...1,59 кА |
| 10 м | 1,15 А...824 А | 2,00 А...1,43 кА |
| 20 м | 1,15 А...671 А | 2,00 А...1,16 кА |
Диапазон отображения ожидаемого тока короткого замыкания
| Диапазон отображения | Разрешение | Основная погрешность |
| 1,15 А ... 9,99 А | 0,01 А | Вычисляется исходя из основной погрешности измерения сопротивления петли короткого замыкания |
| 10 А ... 99,9 А | 0,1 А | |
| 100 А ... 999 А | 1 А | |
| 1,00 кА ... 9,99 кА | 10 А | |
| 10 кА ... 40 кА | 100 А |
Контроль целостности проводов
| Порог срабатывания блокировки измерений | Основная погрешность определения порога |
| 3 кОм | ± 10 % |
Номинальное напряжение измеряемой цепи Un:
| Напряжение фазное | 220 В или 230 В |
| Напряжение междуфазное | 380 В или 400 В |
| Диапазон напряжения, при котором выполнимо измерение петли | 180 В ... 440 В |
| Номинальная частота измеряемой цепи | 50 Гц и 60 Гц (45...65 Гц) |
Дополнительные технические характеристики измерителя MZC-200:
| Наименование параметра | Значение |
| Габариты (Ш x В x Г) | 230 х 67 х 35 мм |
| Масса | 0,25 кг |
| Дисплей | жидкокристаллический, 3 цифры высотой 14 мм |
| Питание | элемент питания 9 В (размеров 6F22, "Крона") |
| Температурный диапазон | 0 ... +40°C |
| Температура хранения | -20 ... +60°C |
| Время до самовыключения | 2 минуты |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
