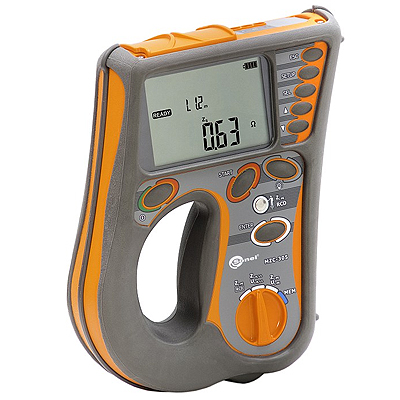

MZC-305 Измеритель параметров цепей электропитания зданий (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Профессиональный измеритель параметров цепей электропитания зданий MZC-305предназначен для расчета ожидаемого тока короткого замыкания, на основании полного сопротивления петли короткого замыкания. Рекомендован для измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Вычисление:
- Активного и реактивного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»
- Силы тока цепи «фаза-нуль», «фаза - фаза», «фаза - защитный проводник»
Контроль:
- Целостности (наличия) нулевого и защитного проводников (до начала измерений)
- Сохранение и передача в компьютер: Данных измерений и вычислений
Особенности измерителя параметров цепей MZC-305:
- Измерение действующего значения фазного и междуфазного напряжения переменного тока
- Измерение полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания
- Измерение полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО
Комплект поставки параметров цепей MZC-305:
- Измеритель MZC-305
- Зажим «Крокодил» изолированный красный K02
- Провод измерительный 1,2 м с разъемами «банан» красный
- Зажим «Крокодил» изолированный голубой K02
- Провод измерительный 1,2 м с разъемами «банан» желтый
- Провод измерительный 1,2 м с разъемами «банан» голубой
- Зонд острый с разъемом «банан» голубой
- Зонд острый с разъемом «банан» желтый
- Кабель последовательного интерфейса USB
- Зонд острый с разъемом «банан» красный
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Измерение напряжения переменного тока (True RMS) |
||
|
Диапазон |
Разрешение |
Основная погрешность |
|
0,0...249,9 В |
0,1 В |
±(2% и. в. + 4 е. м. р.) |
|
250...750 В |
1 В |
± (2% и. в. + 2 е. м. р.) |
|
Диапазон частоты |
45...65 Гц |
|
|
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L |
||
|
Измерение полного сопротивления петли короткого замыкания ZS |
||
|
0...19,99 Ом |
0,01 Ом |
±(5% и. в. + 3 е. м. р.) |
|
20,0...199,9 Ом |
0,1 Ом |
±(4% и. в. + 3 е. м. р.) |
|
200...1999 Ом |
1 Ом |
|
|
Номинальное напряжение сети UnL-N/ UnL-L |
110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В, 290/500В, 400/690В |
|
|
Рабочий диапазон напряжения |
100...440 В (для ZL-PEи ZL-N) и 100...750В (для ZL-L) |
|
|
Номинальная частота сети fn |
50 Гц, 60 Гц |
|
|
Рабочий диапазон частоты |
45...65 Гц |
|
|
Максимальный измерительный ток |
36,7A (10мс) для 690В, 21,3A (10мс) для 400В, 24,5A (10мс) для 230В, 12,2A (10мс) для 115В |
|
|
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания |
||
|
0...19,99 Ом |
0,01 Ом |
±(5% и. в. + 5 е. м. р.) от ZS |
|
20,0...199,9 Ом |
0,1 Ом |
|
|
Ток короткого замыкания IK петли |
||
|
0,058...1,999 A |
0,001 A |
Определяется по основной погрешности полного |
|
2,00...19,99 A |
0,01 A |
|
|
20,0...199,9 A |
0,1 A |
|
|
200...1999 A |
1 A |
|
|
2,00...19,99 кA |
0,01 кA |
|
|
20,0...40,0 кA |
0,1 кA |
|
|
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО) |
||
|
Измерение полного сопротивления петли короткого замыкания ZS |
||
|
0...19,99 Ом |
0,01 Ом |
±(6% и.в. + 10 е.м.р.) |
|
20,0...199,9 Ом |
0,1 Ом |
±(6% и. в. + 5 е. м. р.) |
|
200...1999 Ом |
1 Ом |
|
|
Без отключения УЗО с IΔn ≥ 30 мA |
да |
|
|
Номинальное напряжение сети Un |
110В, 115В, 127В, 220В, 230В, 240В, 390В, 400В |
|
|
Рабочий диапазон напряжений |
100...440 В |
|
|
Номинальная частота сети fn |
50 Гц, 60 Гц |
|
|
Рабочий диапазон частоты |
45...65 Гц |
|
|
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания |
||
|
0..19,99 Ом |
0,01 Ом |
±(6% + 10 е. м. р.) от ZS |
|
20,0...199,9 Ом |
0,1 Ом |
±(6% + 5 е. м. р.) от ZS |
|
Ток короткого замыкания IK петли |
||
|
0,058...1,999 A |
0,001 A |
Определяется по основной погрешности полного |
|
2,00...19,99 A |
0,01 A |
|
|
20,0...199,9 A |
0,1 A |
|
|
200...1999 A |
1 A |
|
|
2,00...19,99 кA |
0,01 кA |
|
|
20,0...40,0 кA |
0,1 кA |
|
|
Дополнительные характеристики |
||
|
Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
|
|
Категория безопасности |
IV 600V (III 1000V), согласно PN-EN 61010-1 |
|
|
Степень защиты корпуса согласно PN-EN 60529 |
IP54 |
|
|
Питание измерителя |
щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) |
|
|
Габаритные размеры |
260×190×60 мм |
|
|
Масса измерителя |
около 2,2 кг |
|
|
Температура хранения |
-20...+60° C |
|
|
Рабочая температура |
0...+45° C |
|
|
Время до самовыключения (Auto-OFF) |
120 сек |
|
|
Количество измерений Z (для щелочных батареек) |
>3000 (2 измерения в минуту) |
|
|
Память результатов измерений |
990 ячеек, 3500 результатов |
|
|
Интерфейс |
USB |
|
