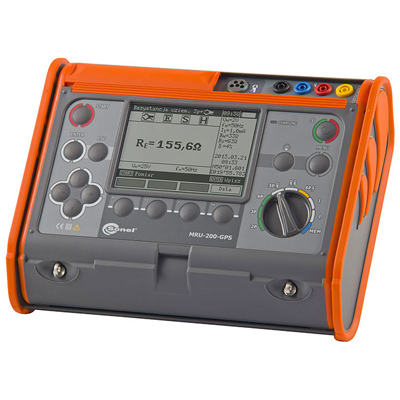

MRU-200-GPS Измеритель параметров заземляющих устройств
Госреестр (ГРСИ): не указано
MRU-200-GPS— это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит. В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200-GPS дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Измеритель параметров заземляющих устройств MRU-200 GPS обладает следующими отличительными особенностями:
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p)
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p)
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p)
- измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей)
- измерение сопротивления заземляющих устройств методом двух клещей
- измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом
- измерение переменного тока (ток утечки)
- измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами
- высокая помехоустойчивость
- сохранение результатов измерений в память
- подключение измерителя к компьютеру (USB)
- совместимость с программой СОНЭЛ Протоколы
- встроенный GPS-приемник — запись координат местоположения проведения измерений
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Получить более подробную информацию, точную стоимость и документацию, а также купить MRU-200-GPS Измеритель параметров заземляющих устройств по выгодной цене Вы можете, обратившись к менеджерам компании «Метрика», задав свой вопрос в форме обратной связи или по телефону 73432872972. Также вы можете воспользоваться корзиной и оформлением заказа в 1 клик. Мы предлагаем прозрачные условия оформления заказа и оперативную отгрузку со склада. Заказ будет быстро укомплектован, а отлаженная доставка по всей России позволит получить нужное оборудование в любой точке страны. MRU-200-GPS Измеритель параметров заземляющих устройств надежное и практичное решение от производителя Sonel. Гарантия на MRU-200-GPS Измеритель параметров заземляющих устройств 3 года.
Характеристики
Измерение напряжении помех UN (RMS)
| Диапазон | Разрешение | Погрешность |
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) |
- частота fN 15…450 Гц
- частота измерения – минимум два измерения/с
Измерение частоты помех fN
| Диапазон | Разрешение | Погрешность |
| 15...450 Гц | 1 Гц | ± (1% и. в. + 2 е. м. р.) |
- измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм
| Диапазон | Разрешение | Погрешность основная |
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм
| Диапазон | Разрешение | Погрешность основная |
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)
Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм
| Диапазон | Разрешение | Погрешность основная |
| 0,000...3,999 Ом | 0,001 Ом | ± (8% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) |
| 40,0...399,9 Ом | 0,1 Ом | |
| 400...1999 Ом | 1 Ом |
Измерение сопротивления заземляющих устройств методом двух клещей
| Диапазон | Разрешение | Погрешность основная |
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом | 1 Ом | ± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
| Диапазон | Разрешение | Погрешность основная |
| 0,00...9,99 Ом x м | 0,01 Ом x м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 100...999 Ом x м | 1 Ом x м | |
| 1,00...9,99 кОм x м | 0,01 кОм x м | |
| 10,0...99,9 кОм x м | 0,1 кОм x м | |
| 100...999 кОм x м | 1 кОм x м |
- расстояние между измерительными зондами (L): 1...50м
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
| Диапазон | Разрешение | Погрешность основная |
| 0,0...99,9 Ом | 0,1 Ом | ±(2,5% и. в. + 3 е. м. р.) |
| 100...199 Ом | 1 Ом |
- форма сигнала: 8/10μс или 10/350μс
- амплитуда тока измерительного импульса приблизительно 1A
- пиковые значения напряжения приблизительно 1500В
Измерение сопротивления измерительных зондов
| Диапазон | Разрешение | Погрешность основная |
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 1 кОм | |
| 10,0...19,9 кОм | 0,1 кОм |
Измерение тока утечки (RMS)
| Диапазон | Разрешение | Погрешность основная |
| 0...99,9 мA1 | 0,1 мА | ±(8% и.в. + 5 е.м.р.) |
| 100...999 мA1 | 1 мA | ±(8% и.в. + 3 е.м.р.) |
| 1,00...4,99 A1,2 | 0,01 A | ±(5% и.в. + 5 е.м.р.)1 Не используется2 |
| 5,00...9,99 A1,2 | 0,01 A | ±(5% и.в. + 5 е.м.р.) |
| 10,0...99,9 A1,2 | 0,1 A | |
| 100...300 A1,2 | 1 A |
1 - клещи (диаметр 52мм) – C-3
2 - гибкие клещи – F-1
• частотный диапазон: 45...400 Гц
Дополнительные технические характеристики
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности | III 600В согласно EN 61010-1 |
| Степень защиты корпуса PN-EN 60529 | IP54 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
| Частота измерительного тока | 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц |
| Измерительное напряжение и ток для 2p | U<24В RMS, I≥200мA для R≤2 Ом |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | >200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤0,5 мA |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч |
| Количество измерений сопротивления R 2p | >1500 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | >1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | <6 секунд |
| Длительность измерения для остальных методов | <8 секунд |
| Габаритные размеры | 288 x 223 x 75 мм |
| Масса измерителя | приблизительно 2 кг |
| Рабочая температура | -10..+50°C |
| Температура зарядки аккумуляторов | +10..+35°C |
