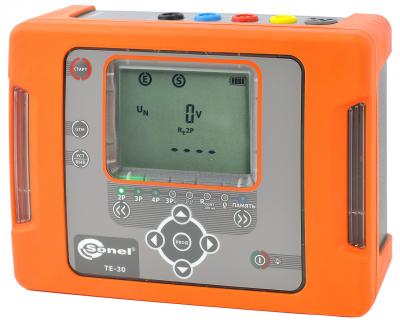

TE-30 измеритель параметров заземляющих устройств
Госреестр (ГРСИ): не указано
Измеритель параметров заземляющих устройств TE-30 позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов. Прибор Sonel ТЕ-30 произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C.
В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.
Измеритель параметров заземляющих устройств TE-30 обладает следующими отличительными особенностями:
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p)
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p)
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p)
- измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей)
- измерение сопротивления заземляющих устройств методом двух клещей
- измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами
- высокая помехоустойчивость
- работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора
- сохранение результатов измерений в память и передача данных на ПК
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
- рабочий диапазон температур от -20°C до +50°C
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Диапазон | Разрешение | Погрешность основная | |
| Измерение напряжении помех UN (RMS) | |||
| Частота fN 45…65 Гц Частота измерения – минимум 2 измерения в секунду |
|||
| 0...100 В | 1 В | ± (10% и. в. + 1 е. м. р.) | |
| Измерение сопротивления заземления (2-х проводный метод) | |||
| 0…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…1999 Ом | 1 Ом | ±5% | |
| 2000…9999 Ом | 1 Ом | ±8% | |
| Измерение сопротивления заземления (3-х и 4-х проводный метод) | |||
| Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В | |||
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0...199,9 Ом | 0,1 Ом | ||
| 200...1999 Ом | 1 Ом | ± 5% и.в. | |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. | |
| Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами) | |||
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0...199,9 Ом | 0,1 Ом | ||
| 200...1999 Ом | 1 Ом | ± 5% и.в. | |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. | |
| Измерение сопротивления многоэлементных заземлений с помощью двух клещей | |||
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) | |
| 20,0...99,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) | |
| Измерение удельного сопротивления грунта | |||
| Измерение согласно методу Веннера, ρ = 2πLRE | |||
| 0,00...9,99 Ом∙м | 0,01 Ом∙м | Зависит от основной погрешности RE при измерении методом 4p, но не менее ±1 е.м.р. | |
| 10,0…99,9 Ом∙м | 0,1 Ом∙м | ||
| 100...999 Ом∙м | 1 Ом∙м | ||
| 1,00…9,99 кОм∙м | 0,01 кОм∙м | ||
| 10,0…99,9 кОм∙м | 0,1 кОм∙м | ||
| 100…999 кОм∙м | 1 кОм∙м | ||
| Расстояние между измерительными зондами (L): 1...50м | |||
| Измерение сопротивления измерительных зондов | |||
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. | |
| 1,00...9,99 кОм | 1 кОм | ||
| 10,0...19,9 кОм | 0,1 кОм | ||
| Параметр | Значение | ||
| Общие технические характеристики | |||
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 | ||
| Категория безопасности | III 300 В согласно ГОСТ IEC 61010-1-2014 | ||
| Степень защиты корпуса ГОСТ 14254-2015 | IP65 | ||
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В | ||
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS | ||
| Частота измерительного тока | 125 Гц для сети 50 Гц, 150 Гц для сети 60 Гц | ||
| Измерительное напряжение и ток для 2p | U<24 В RMS, I≥200 мA для R≤60 Ом | ||
| Измерительное напряжение для 3p, 4p | 25 или 50 В | ||
| Измерительный ток 3p, 4p | 20 мA | ||
| Максимальное сопротивление измерительных зондов | 20 кОм | ||
| Индикация тока помех (клещи) | ≤0,5 мA | ||
| Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц | ||
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения в минуту) | ||
| Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения в минуту) | ||
| Длительность измерения сопротивления для метода 2p | <4 секунд | ||
| Длительность измерения для остальных методов | <8 секунд | ||
| Габаритные размеры | 200 x 150 x 74 мм | ||
| Масса измерителя | приблизительно 1,2 кг | ||
| Рабочая температура | -20...+50°C | ||
| Температура зарядки аккумуляторов | +10...+40°C | ||
