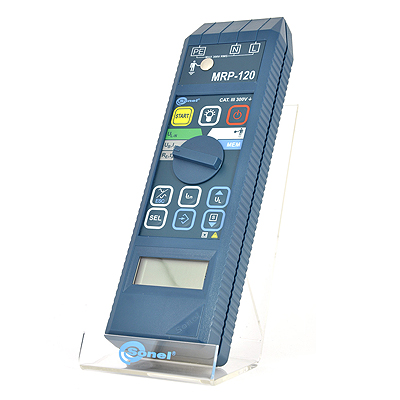

MRP-120 Измеритель напряжения прикосновения и параметров устройств защитного отключения (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- MRP-201 Измеритель напряжения прикосновения и параметров устройств защитного отключения
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Измеритель MRP-120 предназначен для измерения параметров устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных электрических цепях переменного тока с номинальным напряжением 220/380В или 230/400В.
Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-120 выполняет следующие функции:
- измерение параметров отключения дифференциальных выключателей типа АС (тока и времени отключения УЗО); форма создаваемого тока - синусоидальная; возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°)
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для выключателей дифференциального тока селективного типа дополнительно 12,5 В
- обеспечение защиты от превышения безопасного напряжения во время измерения
- измерение напряжения сети
- возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания
- память результатов измерений (400 ячеек)
- передача данных в компьютер
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Сопротивление входное:
| Параметр | Значение |
| Между зажимами L и N | 100 кОм |
| Между зажимами L и PE | 1 МОм |
| Между зажимами N и PE | 1 МОм |
Измерение напряжения переменного тока (UL-n)
| Диапазон | Разрешение | Погрешность основная |
| 0 ... 250 В | 1 В | ± (1% и. в. + 2 ед. мл. разряда) |
Измерение напряжения прикосновения (UB), отнесённого к номинальному дифференциальному току
Диапазон измерения: 10 ... 50 В
| Выбранный номинальный ток выключателя | Диапазон отображения | Разрешение | Ток измерения | Погрешность основная |
| 10 мА | 0 ... 50 В | 0,1 В | 4 мА | ± (0...10% и. в. + 5 ед. мл. разряда) |
| 30 мА | 12 мА | ± (0...4% и. в. + 5 ед. мл. разряда) | ||
| 100 мА | 40 мА | |||
| 300 мА | 120 мА | |||
| 500 мА | 200 мА |
Измерение времени отключения УЗО (tA)
Диапазон измерения согласно IEC 61557: от 0 мс до наибольшей отображённой величины
| Тип выключателя | Диапазон | Разрешение | Погрешность основная |
| Общего типа | 0 ... 200 мс | 1 мс | ± (2% и. в. + 1 ед. мл. разряда) |
| Селективного | 0 ... 500 мс |
- Точность заданного дифференциального тока: - 0 ... 5%
Измерение тока отключения УЗО (IA)
Диапазон измерения согласно IEC 61557 - (0,3...1,0)IΔn
| Выбранный номинальный ток выключателя | Диапазон | Разрешение | Ток измерения | Погрешность основная |
| 10 мА | 3,3 ... 10 мА | 0,1 мА | 0,3 IΔn ... 1,0 IΔn | ± 5%IΔn |
| 30 мА | 9,0 ... 30 мА | |||
| 100 мА | 33 ... 100 мА | 1 мА | ||
| 300 мА | 90 ... 300 мА | |||
| 500 мА | 150 ... 500 мА |
- Возможно начало измерения от положительного либо отрицательного полупериода вынужденного тока утечки
- Время протекания измерительного тока - макс. 3200 мс
Измерение активного сопротивления заземляющего устройства (RE)
| Номинальный ток выключателя | Диапазон | Разрешение | Ток измерения | Погрешность основная |
| 10 мА | 0,01 ... 5,00 кОм | 0,01 кОм | 4 мА | ±(0...+ 10% и.в. + 5 ед.мл.разряда) |
| 30 мА | 0,01 ... 1,66 кОм | 12 мА | ±(0...+ 10% и.в. + 3 ед.мл.разряда) | |
| 100 мА | 1 ... 500 Ом | 1 Ом | 40 мА | ±(0...4% и.в. + 4 ед.мл.разряда) |
| 300 мА | 1 ... 166 Ом | 120 мА | ||
| 500 мА | 1 ... 100 Ом | 200 мА | ±(0...4% и.в. + 3 ед.мл.разряда) |
Дополнительные технические характеристики измерителя MRP-120:
| Наименование параметра | Значение |
| Габариты (Ш x В x Г) | 230 х 67 х 35 мм |
| Масса | 0,38 кг |
| Дисплей | жидкокристаллический, 3 цифры высотой 14 мм |
| Диапазон напряжения, при котором производится измерение УЗО | 187...250 В |
| Номинальная частота сети | 50 Гц |
| Питание | два алкалиновых элемента питания LR6 (размер АА) |
| Температурный диапазон | 0 ... +40°C |
| Температура хранения | -20 ... +60°C |
| Температура номинальная | +20 ... +25°C |
Температурный коэффициент:
|
± 1% измеряемой величины ± ед. мл. разряда / 10°C 0,5% измеряемой величины / 10°C |
| Время до самовыключения | 2 минуты |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Прибор выполняет требования норм IEC 61557 | |
