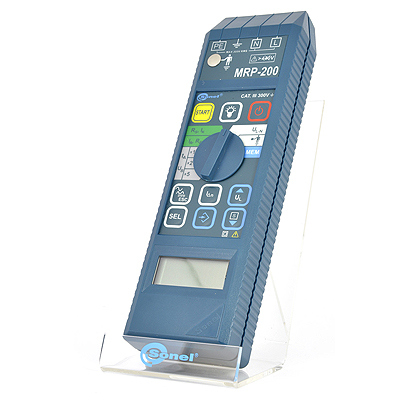

MRP-200 Измеритель напряжения прикосновения и параметров устройств защитного отключения (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- MRP-201 Измеритель напряжения прикосновения и параметров устройств защитного отключения
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-200 предназначен для измерения параметров устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. В отличие от MRP-120 оснащен дополнительной возможностью - измерение параметров петли короткого замыкания.
Основные характеристики измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-200:
- измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО)
- создаваемый ток - синусоидальный, однополярный пульсирующий и постоянный
- возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°)
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В
- измерение времени отключения УЗО при токах 1, 2 и 5-ти кратных номинальному дифференциальному току
- измерение напряжения прикосновения
- оценка активного сопротивления петли короткого замыкания и вычисление значения ожидаемого тока короткого замыкания
- возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания и УЗО
- память результатов измерений (400 ячеек) и возможность передачи результатов измерений в компьютер
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
Измерение тока отключения УЗО:
1) для дифференциального синусоидального переменного тока
Диапазон измерения согласно IEC 61557 - (0,3...1,0)IΔn
| Номинальный ток выключателя | Диапазон измерения | Ток измерения | Погрешность основная |
| 10 мА | 3,3 ... 10 мА | 0,3 IΔn...1,0 IΔn | ±5% IΔn |
| 30 мА | 9 ... 30 мА | ||
| 100 мА | 33 ... 100 мА | ||
| 300 мА | 90 ... 300 мА | ||
| 500 мА | 150 ... 500 мА |
2) для дифференциального пульсирующего постоянного тока
| Номинальный ток | Диапазон измерения | Ток измерения | Погрешность основная |
| 10 мА | 4 ... 20 мА | 0,4 IΔn...2,0 IΔn | ±8 % IΔn |
| 30 мА | 12 ... 42 мА | 0,4 IΔn...1,4 IΔn | ±7% IΔn |
| 100 мА | 40 ... 140 мА | ||
| 300 мА | 120 ... 420 мА |
3) для дифференциального постоянного тока
| Номинальный ток | Диапазон измерения | Ток измерения | Погрешность основная |
| 10 мА | 4 ... 20 мА | 0,4 IΔn...2 IΔn | ±8% IΔn |
| 30 мА | 12 ... 60 мА | ||
| 100 мА | 40 ... 200 мА | ||
| 300 мА | 120 ... 600 мА |
Измерение времени отключения (tA)
Диапазон измерения согласно IEC 61557 - от 0 мс до наибольшей отображённой величины
| Тип выключателя | Установленная кратность | Диапазон отображения | Разрешение | Погрешность основная |
| Общего типа | 1 IΔn | 0 ... 200 мс | 1 мс | ±(2% и.в. + 1 ед.мл.разряда) |
| IΔn | 0 ... 150 мс | |||
| 5 IΔn | 0 ... 40 мс | |||
| Селективного | 1 IΔn | 0 ... 500 мс | ||
| 2 IΔn | 0 ... 200 мс | |||
| 5 IΔn | 0 ... 150 мс |
Измерение напряжения прикосновения (UB), отнесённого к номинальному дифференциальному току
Диапазон измерения согласно IEC 61557 - 10...50 B
| Номинальный ток выключателя | Диапазон | Разрешение | Ток измерения | Погрешность основная |
| 10 мА | 0 ... 50 В | 0,1 В | 4 мА | ±(0...10% и.в. +5 ед.мл.разряда) |
| 30 мА | 12 мА | |||
| 100 мА | 40 мА | ±(0...4% и.в. +5 ед.мл.разряда) | ||
| 300 мА | 120 мА | |||
| 500 мА | 200 мА |
Измерение активного сопротивления петли короткого замыкания (Rs)
Диапазон измерения согласно IEC 61557 - 1,1 Ом....1,99 кОм
| Диапазон | Разрешение | Погрешность основная |
| 0,00 ... 9,99 Ом | 0,01 Ом | ±(5% и.в. + 0,2 Ом) |
| 10,0 ... 99,9 Ом | 0,1 Ом | ±(5% и.в. + 0,3 Ом) |
| 100 ... 999 Ом | 1 Ом | ±(5% и.в. + 2 Ом) |
| 1000 ... 1990 ОМ | 10 Ом | ±(2 % и.в. + 20 Ом) |
Отображение тока короткого замыкания (Iк)
Диапазон измерения согласно IEC 61557 - 0,22...200 А
| Диапазон | Разрешение | Погрешность основная |
| 0,22 ... 9,99 А | 0,01 А | Определяется по основной погрешности активного сопротивления петли короткого замыкания |
| 10,0 ... 99,9 А | 0,1 А | |
| 100 ... 999 А | 1 А | |
| 1,00 ... 9,99 кА | 0,01 кА | |
| 10,0 ... 22,0 кА | 0,1 кА |
Измерение активного сопротивления заземляющего устройства RE
Точность задания дифференциального тока - 0 ... 5%
| Номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Погрешность основная |
| 10 мА | 0,01 ... 5,00 кОм | 0,01 кОм | 4 мА | ±(0...+ 10% и.в. + 5 ед.мл.разряда) |
| 30 мА | 0,01 ... 1,66 кОм | 12 мА | ±(0...+ 10% и.в. + 3 ед.мл.разряда) | |
| 100 мА | 1 ... 500 Ом | 1 Ом | 40 мА | ±(0...4% и.в. + 4 ед.мл.разряда) |
| 300 мА | 1 ... 166 Ом | 120 мА | ||
| 500 мА | 1 ... 100 Ом | 200 мА | ±(0...4% и.в. + 5 ед.мл.разряда) |
Дополнительные технические характеристики измерителя MRP-200:
| Наименование параметра | Значение |
| Габариты (Ш x В x Г) | 230 х 67 х 35 мм |
| Масса | 0,45 кг |
| Дисплей | жидкокристаллический, 3 цифры высотой 14 мм |
| Диапазон напряжения, при котором производится измерение УЗО и петли короткого замыкания | 187...250 В |
| Номинальная частота сети | 50 Гц |
| Питание | два элемента питания LR6 (размер AA), алкалиновые |
| Температурный диапазон | 0 ... +40°C |
| Температура хранения | -20 ... +60°C |
| Время до самовыключения | 2 минуты |
| Количество ячеек памяти измерителя | 999 |
| Стандартный интерфейс | RS-232 |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Прибор выполняет требования норм IEC 61557 | |
