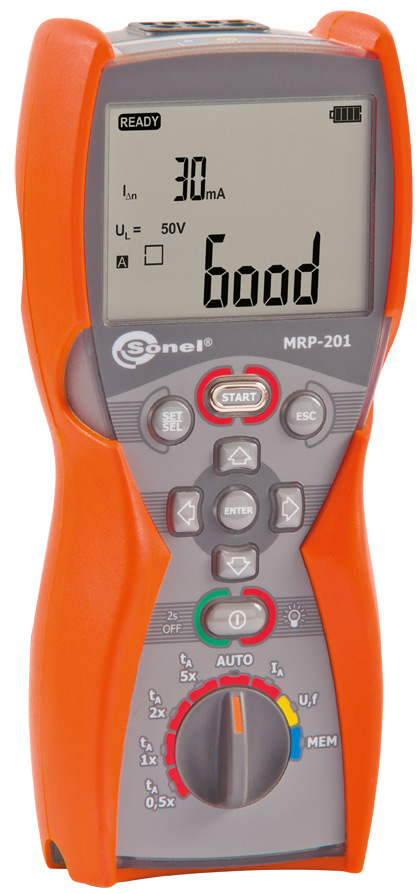

MRP-201 Измеритель напряжения прикосновения и параметров устройств защитного отключения
Госреестр (ГРСИ): не указано
Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.
Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.
Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-201 выполняет следующие функции:
- измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО)
- создаваемый ток - синусоидальный, однополярный пульсирующий и постоянный
- возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°)
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В
- измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току
- автоматический режим измерения параметров УЗО
- измерение напряжения прикосновения
- возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО
- память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Диапазон | Разрешение | Погрешность основная | ||
| Измерение действующего значения напряжения переменного тока | ||||
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) | ||
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) | ||
| Диапазон частоты 45…65 Гц | ||||
| Диапазон | Разрешение | Погрешность основная | ||
| Измерение частоты | ||||
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) | ||
| Диапазон напряжения: 50…500 В | ||||
| Параметр | Значение | |||
| Измерение параметров устройств защитного отключения (УЗО) | ||||
| Номинальное напряжение работы Un | 220 В, 230 В, 240 В | |||
| Рабочий диапазон напряжений | 180…270 В | |||
| Номинальная частота сети fn | 50 Гц, 60 Гц | |||
| Рабочий диапазон частоты | 45…65 Гц | |||
| Контроль правильности подключения PE проводника с помощью электрода прикосновения | Есть | |||
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
| Измерение времени отключения tA УЗО | ||||
| Общего типа и с малой задержкой | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
| 1 IΔn | ||||
| 2 IΔn | 0…150 мс | |||
| 5 IΔn | 0…40 мс | |||
| Селективный | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0…200 мс | |||
| 5 IΔn | 0…150 мс | |||
| *- для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.) | ||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| Измерение сопротивления защитного заземления RE | ||||
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом..166 Ом | 120 мA | ||
| 500 мA | 1 Ом..100 Ом | 200 мA | ||
| 1000 мA | 1 Ом..50 Ом | 400 мA | ||
| Диапазон | Разрешение | Номинальный ток | Основная погрешность | |
| Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току. | ||||
| 0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. | |
| 10..99,9 В | 0..15% UB | |||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| Измерение тока отключения IA для синусоидального дифференциального тока. | ||||
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0..30,0 мA | |||
| 100 мA | 33..100 мA | 1 мA | ||
| 300 мA | 90..300 мA | |||
| 500 мA | 150..500 мA | |||
| 1000 мA | 330..1000 мA | |||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения макс. 7510 мс. |
||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA. | ||||
| 10 мA | 1,5..20,0 мA | 0,1 мA | 0,15 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 4,5..42,0 мA | 0,15 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 15..140 мA | 1 мA | ||
| 300 мA | 45..420 мA | |||
| Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки; Время протекания тока измерения максимально 14710 мс. |
||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока. | ||||
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,2 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 6..60 мA | 1 мA | ||
| 100 мA | 20..200 мA | |||
| 300 мA | 60..600 мA | |||
| Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения максимальное 4500 мс. |
||||
| Параметр | Значение | |||
| Общие характеристики | ||||
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |||
| Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 | |||
| Степень защиты корпуса согласно PN-EN 60529 | IP67 | |||
| Питание измерителя | щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт. | |||
| Температура хранения | -20…+70°C | |||
| Температура рабочая | -10…+50°C | |||
| Количество измерений (для аккумуляторов) | >6000 (2 измерения / минуту) | |||
| Память результатов измерения | 990 ячеек, 10000 результатов | |||
| Интерфейс | радиоканал OR-1 (USB) | |||
