Шунт токовый PCS-71000A
Госреестр (ГРСИ): не указано

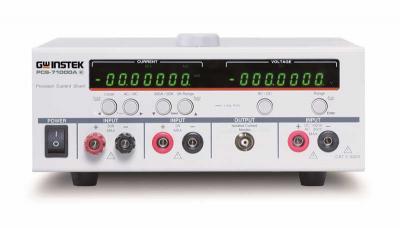

Токовый шунт GW Instek PCS-71000A - это комбинированное прецизионное устройство лабораторного назначения типа "три в одном". Помимо пяти встроенных мер сопротивления разных номиналов для токовых измерений от 30 мА до 300 А, прибор оснащен двумя встроенными измерителями с 6,5-разрядными индикаторами для контроля приложенного напряжения и силы протекающего тока.
У модели с индексом "A" вместо выхода "Current Monitor" под соединители типа "банан", на передней панели установлен высокочастотный разъем с BNC-коннектором.
Сфера применения PCS-71000A:
Прибор может использоваться в системах постоянного и переменного тока, для переключения режимов предусмотрены кнопки AC/DC. Поддержка высоких частот до 10 кГц и TrueRMS-метод замеров позволяют использовать токовый шунт GW Instek PCS-71000A в ходе испытаний прецизионного электротехнического и энергетического оборудования, когда необходимо регистрировать токовую динамику при коротком замыкании, переходных процессах и т.п.
Особенности токового шунта PCS-71000A:
Цифровые индикаторы интегрированных вольтметра и амперметра отображают информацию одновременно для удобства интерпретации результатов. Допускается подключение внешних измерителей через соответствующие разъемы.
Устройство подходит для проверки систем питания и оборудования с подключением к промышленным сетям: предел измерения интегрированного вольтметра составляет 600 В постоянного или 1000 В переменного тока.
В зависимости от номинала измеряемой силы тока можно использовать 3- или 30-амперный входы, которые размещены на передней панели. 300-амперный терминал под болтовое соединение вынесен на заднюю панель корпуса GW Instek PCS-71000A.
Преимущества PCS-71000A:
- Поддержка дистанционного управления – электронный токовый шунт снабжен интерфейсами GPIB и USB, что позволяет использовать его в составе измерительно-испытательных систем, реализуя функции автоматизированного тестирования.
- Компактное исполнение с половинной шириной корпуса типоразмера 19″ экономит место на рабочем столе, а при установке в стойку дает возможность размещать два однотипных прибора рядом.
- Упрощенная настройка – коммутация токопроводящих эталонных мер на 30, 300 мА и 3 А с измерительной цепью производится программно, с возможностью ручной либо автоматической установки рабочего режима.
Комплект поставки шунта PCS-71000A:
- Токовый шунт PCS-71000A - 1 шт
- Шнур питания - 1 шт
- Тестовый провод GTL-105A - 1 шт
- Тестовый провод GTL-207 - 1 шт
- Кабель USB GTL-240 - 1 шт
- Комплект PCS-001 - 1 шт
- Шнур питания - 1 шт
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
|
метр |
Диапазон напряжение |
Пост: 1000 В, 200 В, 20В, 2 В, 200 мВ Перем: 600 В, 200 В, 20 В, 2 В, 200 мВ |
|
Разрешение |
1 мВ, 0,01мВ, 0,001 мВ, 1 мкВ, 0,1 мкВ |
|
|
Погрешность на постоянном ток |
±(0,005%*Uизм+0,0035%*Uпред) –200 мВ ±(0,005%*Uизм+0,001%*Uпред) – 2, 20, 200 В ±(0,005%*Uизм+0,002%*Uпред) – 1000 В |
|
|
Погрешность на переменном токе |
± (0,5%*Uизм+0,05%*Uпред) при частотах 45 Гц -2кГц ±(1%*Uизм+0,05%*Uпред) при частотах 2 кГц –10 кГц ±(2%*Uизм+0,1%*Uпред) при частотах 10 кГц –20 кГ |
|
|
Амперметр |
Диапазон токов |
300 А, 30 А, 3А, 300 мА, 30 мА |
|
Разрешение
|
0,1 мА, 0,01 мА, 1 мкА, 0,1 мкА, 0,01 мкА |
|
|
Погрешность на постоянном то |
(0,01%*Iизм+0,005%*Iпред)–30, 300 мА, 3,30 А ±(0,02%*Iизм+0,005%*Iпред) –300 А |
|
|
Погрешность на переменном ток |
±(0,5%*Iизм+0,05%*Iпред) при частотах 45 Гц -400 Гц (300/30А) ±(0,5%*Iизм+0,05*Iпред) при частотах 45 Гц –2 кГц (3 А/ 300/30 мА) ±(1%*Iизм+0,05%*Iпред)при частотах 2кГц –10 кГц (3 А/ 300/ 30 мА) |
|
|
Выход «CURRENT MONITOR»
|
Напряжение на выход |
т 0 до 3 В (пропорционально входному току от 0 до I пред) |
|
Погрешность на постоянном токе |
±( (0,1%*Iизм+0,05%*Iпред) –30, 300 мА, 3 А ±(0,2%*Iизм+0,05%*Iпред) –30, 300 А |
|
|
Погрешность на переменном токе |
±(0,5%*Iизм+0,05%*Iпред) при частотах 45 Гц -400 Гц (300/ 30 А) ±(0,2%*Iизм+0,05%Iпред) при частотах 45 Гц –2 кГц (3 А/ 300/ 30 мА) ±(0,5%*Iизм+ 0,05%*Iпред) при частотах 2 кГц –10 кГц (3 А/ 300/ 30 мА) |
|
|
Общие данные |
Питание |
15/230 В, 50/60 Гц |
|
Интерфейс |
USB, GPIB |
|
|
Охлаждение |
Воздушное, встроенный вентилятор |
|
|
Масса |
6 кг |
|
|
Геометрические размеры |
210×80×390 мм |
