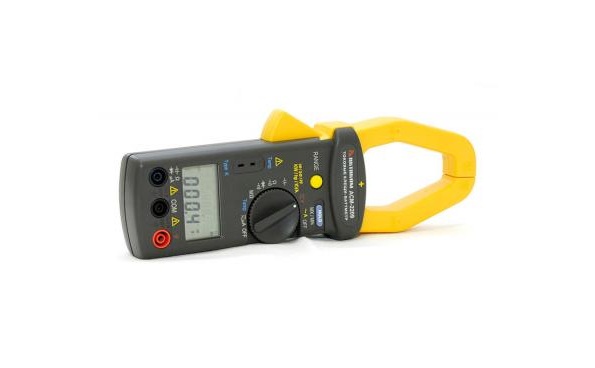

Клещи токовые многофункциональные АСМ-2209 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
Клещи токовые многофункциональные АСМ-2209 позволяет измерять значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях.
Комплект поставки:
- Токовые клещи
- Соединительные провода (красный и черный)
- Батарея 9 В
- Кейс для переноски
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
Переменный ток TrueRMS (50 Гц ~ 400 Гц)
| Диапазон | Разрешение | Погрешность | Чувствительность | Защита |
|---|---|---|---|---|
| 99,99 А | 10 мА | ±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц |
0,10 А | 1000 А |
| 999,9 A | 100 мА | 1,0 А |
Пусковой ток
| Диапазон | Разрешение | Чувствительность | Время измерения | Защита |
|---|---|---|---|---|
| 99,99 А | 0,01 А | > 5 А | 100 мс | 1000 А AC |
| 999,9 А | 0,1 А | > 50 А |
Переменный ток с постоянной составляющей TrueRMS (AC+DC)
| Диапазон | Разрешение | Погрешность | Чувствительность | Защита |
|---|---|---|---|---|
| 99,99 мкА | 10 нА | ±(1% + 20 е.м.р.) | 0,20 мкА | 600 В |
| 999,9 мкА | 100 нА | 2,0 мкА |
Падение напряжения 5 мВ/мкА
Переменное напряжение TrueRMS (50 Гц~400 Гц)
| Диапазон | Разрешение | Погрешность | Чувствительность | Защита |
|---|---|---|---|---|
| 999,9 мВ | 0,1 мВ | ±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц |
2,0 мВ | 600 В |
| 9,999 В | 1 мВ | 0,020 В | ||
| 99,99 В | 10 мВ | 0,20 В | ||
| 600,0 В | 100 мВ | 2 В |
Постоянное напряжение
| Диапазон | Разрешение | Погрешность | Чувствительность | Защита |
|---|---|---|---|---|
| 999,9 мВ | 0,1 мВ | ±(1% + 20 е.м.р.) | 2,0 мВ | 600 В |
| 9,999 В | 1 мВ | 0,020 В | ||
| 99,99 В | 10 мВ | 0,20 В | ||
| 600,0 В | 100 мВ | 2 В |
Сопротивление
| Диапазон | Разрешение | Погрешность | Защита |
|---|---|---|---|
| 999,9 Ом | 100 мОм | ±(1% + 10 е.м.р.) | 600 В |
| 9,999 кОм | 1 Ом | ||
| 99,99 кОм | 10 Ом | ||
| 999,9 кОм | 100 Ом | ||
| 9,999 МОм | 1 кОм | ±(5% + 10 е.м.р.) | |
| 99,99 МОм | 10 кОм |
Индикация чередования фаз
| Диапазон | Частота | Защита |
|---|---|---|
| 80 В… 480 В | 50 Гц / 60 Гц | 600 В |
Емкость
| Диапазон | Разрешение | Погрешность | Защита |
|---|---|---|---|
| 10,000 мкФ | 1 нФ | ±(1,5% + 5 е.м.р.) | 600 В |
| 100,00 мкФ | 10 нФ | ||
| 1000,0 мкФ | 100 нФ | ||
| 7000 мкФ | 1 мкФ | ±(2,5% + 15 е.м.р.) |
Тестирование диодов
| Диапазон | Разрешение | Погрешность | Защита |
|---|---|---|---|
| 2,000 В | 1 мВ | ±(2% + 1 е.м.р.) | 600 В |
Температура термопара K-типа
| Диапазон | Разрешение | Погрешность | Защита |
|---|---|---|---|
| -50 °C ... 900 °C | 0,1 °C | ±(0,2% + 1 °C) | 30 В AC или 60 Впик |
| -58 °F ... 1000 °F | 0,1 °F | ±(0,2% + 2 °F) |
Полная мощность 1ф/3ф: (PF>0,5 или θ)
| Диапазон | Разрешение | Погрешность | Защита |
|---|---|---|---|
| 60,00 кВт ( | 10 Вт | ±5%±20 е.м.р. (50, 60 Гц) | 600 В AC / 1000 А AC |
| 600,0 кВт (>100 А) | 100 Вт |
Реактивная мощность 1ф/3ф: (PF>0,5 или θ)
| Диапазон | Разрешение | Погрешность | Защита |
|---|---|---|---|
| 60,00 кВАр ( | 0,01 кВАр | ±(5% + 20 е.м.р.) для 50, 60 Гц | 600 В AC / 1000 А AC |
| 600,0 кВАр (>100 А) | 0,1 кВАр |
Полная мощность
| Диапазон | Разрешение | Погрешность | Защита |
|---|---|---|---|
| 60,00 кВА ( | 10 ВА | ±(2,5% + 20 е.м.р.) | 600 В AC / 1000 А AC |
| 600,0 кВА (>100 А) | 100 ВА |
Фазовый угол 1ф/3ф (50 Гц, 60 Гц)
| Диапазон | Разрешение | Погрешность | Чувствительность |
|---|---|---|---|
| -60° ... 0° ... +60° | 0,1° | ±6,0° | ACV>100 В, ACA>10 А |
Частота
| Диапазон | Разрешение | Погрешность | Чувствительность |
|---|---|---|---|
| 40 Гц / 1 кГц | 0,1 Гц | ±(0,5% ± 2 е.м.р.) | ACV>1,2 В, ACA>6 А |
| Характеристика | Значение |
|---|---|
| Измерение постоянного / переменного (True RMS) напряжения | Да |
| Измерение True RMS переменного тока и переменного тока с постоянной составляющей | Да |
| Измерение пускового тока | Да |
| Измерение активной, реактивной и полной мощности в одно- и трехфазных цепях | Да |
| Определение последовательности чередования фаз | Да |
| Измерение сопротивления, частоты, емкости | Да |
| Измерение температуры термопарами К-типа | Да |
| Тест диодов и проверка неразрывности цепи | Да |
| Измерение фазового угла | Да |
| Диаметр обхвата | 42 мм |
| Одновременная индикация на дисплее двух параметров | Да |
| Удержание показаний | Да |
| Регистрация минимального/максимального значения | Да |
| Автоматический выбор пределов измерений | Да |
| Автовыключение дисплея (около 30 мин.) с функцией отключения | Да |
| Разрядность дисплея | 4 разряда (9999 отсчетов) |
| Индикация разряда батареи | Да |
| Индикация перегрузки | Да |
| Время сэмплирования | 2,5 раз/сек (1 раз/6 сек - в режиме измерения мощности) |
| Потребляемый ток | 25 мА |
| Питание | 9 В (батарея типа «Крона») |
| Рабочая температура | 0...50 °С |
| Габаритные размеры (длина, ширина, высота) | 228 × 76 × 39 мм |
| Масса | 465 г |
