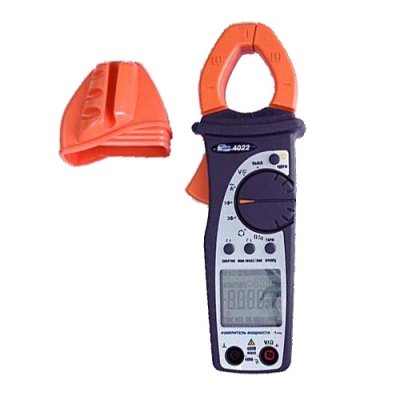

Токовые клещи АКИП-4022 (снят с производства)
Госреестр (ГРСИ): 21179-07
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Токовые клещи АКИП-4022 с возможностью применения в 1ф и 3ф сетях, используются для:
Измерения переменного тока (TRMS)
Измерения постоянного и переменного напряжения (TRMS)
Измерения пиковых (от 1мс), макс, мин, усреднённых значений тока, напряжения, мощности, энергии, коэффициента мощности
Измерения суммарного коэффициента гармоник (до 40-й гармоники)(THD,%) и гармоник напряжения (DC.. 25-я) и гармоник тока (1..25-я)
Измерения частоты тока и напряжения (макс, мин, усредн)
Измерения сопротивления до 2 кОм (макс, мин, усредн), прозвон цепи (до 40 Ом)
Определения порядка чередования фаз и совпадения фаз в соединяемых фидерах (синфазности) 3ф сети
Измерения мощности (активной, реактивной, полной)
Измерения коэф. мощности (макс, мин, усредн) с учетом типа нагрузки
Измерения энергии (активной, реактивной, полной), таймер
Особенности токовых клещей АКИП-4022:
Режим индикации фазового напряжения (от 80 В)
Большой ЖК-дисплей с подсветкой
Режим удержания показаний, автовыключение, индикация разряда батарей
Повышенная безопасность, противоударный чехол-фиксатор
Соответствие МЭК 61010, двойная изоляция
Комплект поставки: Измерительные провода (2 шт.), клеммы "крокодил" (2 шт.), источники питания (2 шт. -установлены), чехол-фиксатор, транспортная сумка, руководство по эксплуатации.
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей.
Характеристики
|
Постоянное напряжение (DC) |
|
|
Диапазон измерений |
0,1 В…600 В |
|
Разрешение |
0,1В |
|
Погрешность измерения |
± (1,0% + 3 ед. счета) |
|
Входной импеданс |
1 МОм |
|
Переменное напряжение (TRMS) |
|
|
Диапазон измерений |
1,6 В…600 В (при макс. коэфф. амплит. = 1,41) |
|
Разрешение |
0,1В |
|
Погрешность измерения |
40…200 Гц ± (1,0% + 3 ед. счета) |
|
200…400 Гц ± (5,0% + 3 ед. счета) |
|
|
Входной импеданс |
1 МОм |
|
Измерение постоянного и переменного напряжения |
|
|
Значения |
макс/ мин/ усредн; пиковые |
|
Диапазон измерений |
10…600 В; 10…850 В |
|
Разрешение |
0,1В; 1 В |
|
Погрешность измерения |
± (5,0% + 10 ед. счета) |
|
Время отклика |
500 мс; 1 мс |
|
Переменный ток (TRMS) |
|
|
Диапазон измерений |
0…400 А (при макс. коэфф. амплит. = 2,0) |
|
Разрешение |
0,1 А |
|
Погрешность измерения |
40…200 Гц ± (1,0% + 3 ед. счета ) |
|
200…400 Гц ± (5,0% + 3 ед. счета) |
|
|
Защита входа |
600 А скз |
|
Измерение силы переменного тока |
|
|
Значения |
макс/ мин/ усредн; пиковые |
|
Диапазон измерений |
1…400 А; 10…800 А |
|
Разрешение |
0,1 А; 1 А |
|
Погрешность измерения |
± (5,0% + 10 ед. счета) |
|
Время отклика |
500 мс; 1 мс |
|
Сопротивление (автовыбор) |
|
|
Пределы измерений |
0…499,9 Ом \ 500…999,9 Ом \ 1000…2000 Ом |
|
Разрешение |
0,1 Ом \ 1 Ом \ 3 Ом |
|
Погрешность измерения |
± (1,0% + 5 ед. счета) |
|
Прозвонка ( f сигн. 2 кГц) |
до 40 Ом |
|
Защита входа |
600 В пост./ перем. ( скз) |
|
Частота (напряжение/ток) |
|
|
Диапазон измерений |
40 Гц…399,9 Гц (0,5В…600 В/ 0,5 А…400 А) |
|
Разрешение |
0,1 Гц |
|
Погрешность измерения |
± (0,5% + 1 ед. счета) |
|
Гармоники (напряжение/ток) |
|
|
Диапазон измерений |
1…15; 16…25 |
|
Разрешение |
0,1 В/ 0,1А |
|
Погрешность измерения |
± (10% + 5 ед. счета); ± (15% + 5 ед. счета) |
|
Мощность |
|
|
Диапазон измерений (кВт, к ВАР, кВА) |
0,01…99,99; 100…1000 |
|
Разрешение (кВт, к ВАР, кВА) |
0,01; 0,1 |
|
Погрешность измерения |
± (3,5% + 3 ед. счета) |
|
Коэффициент мощности (PF) |
|
|
Диапазон измерений |
0,2…1,00 |
|
Разрешение |
0,01 |
|
Погрешность измерения |
± 3 ° |
|
Определение порядка чередования фаз и совпадения фаз в соединяемых фидерах |
|
|
Диапазон измерений |
50…600 В (в полосе частот 40…69 Гц) |
|
Входной импеданс |
1 МОм |
|
Защита входа |
600 В (скз) |
|
Режим измерения пиковых, максимальных/минимальных/средних значений |
|
|
Сопротивление и прозвонка цепи |
|
|
Пределы измерений |
0…499,9 Ом / 500…999,9 Ом / 1000…2000 Ом |
|
Разрешение |
0,1 Ом / 1 Ом / 3 Ом |
|
Погрешность измерения |
± (1,0% + 5 ед. счета) |
|
Время отклика |
1 с |
|
Частота (напряжение/ток) |
|
|
Диапазон измерений |
40 Гц…399,9 Гц (Макс. D f/ D t = 0,5 Гц/сек) |
|
Разрешение |
0,1 Гц |
|
Погрешность измерения |
± (0,5% + 1 ед. счета) |
|
Время отклика |
1 с |
|
Мощность |
|
|
Диапазон измерений |
0,01…99,99 (кВт, кВАР, кВА); 100…1000 (кВт, кВАР, кВА) |
|
Разрешение (кВт, кВАР, кВА) |
0,01; 0,1 |
|
Погрешность измерения |
± (3,5% + 3 ед. счета) для Sin сигнала U=230…400В; |
|
I > 1А; f= 50..60 Гц; коэфф. мощн. = 0,8 i..0,8 c |
|
|
Время отклика |
1 с |
|
Коэффициент мощности (PF) |
|
|
Диапазон измерений |
0,2…1,00 |
|
Разрешение |
0,01 |
|
Погрешность измерения |
± 3 ° для Sin сигнала U=230…400В; I > 2А; f= 50..60 Гц; коэфф. мощн. = 0,8 i..0,8 c |
|
Время отклика |
1 с |
|
Общие данные |
|
|
Тип преобразователя |
Трансформатор тока |
|
Макс. индицируемое число |
9999 (+ децимальная точка и знак) |
|
Скорость измерения |
64 изм./ 20 мс |
|
Макс. диаметр провода |
30 мм |
|
Источник питания |
1,5 В х 2 (тип ААА) |
|
Срок службы источника питания |
ок. 90 ч |
|
Автовыключение |
5 мин |
|
Условия эксплуатации |
0 °С…40 °С, отн. влажность не более 80 % |
|
Габаритные размеры |
205 х 64 х 39 мм |
|
Масса |
280 г (с эл. питания) |
