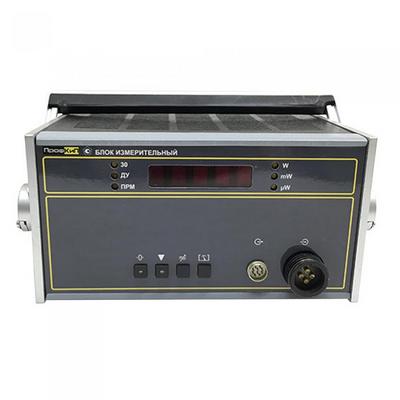

Ваттметр поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90
Госреестр (ГРСИ): не указано
Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17.85 ГГц.
Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-99 состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (ППК) - ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-93/1, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 с неразъемным соединительным кабелем.
Принцип действия ваттметра мощности ПрофКиП М3-99 основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.
Основными функциями БИ являются усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.
Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера. Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП.
Основными функциями БИ являются:
- Усиление напряжения постоянного тока, его преобразование в цифровую форму
- Выдача в линейном масштабе результатов измерений на цифровое табло и в КОП
- Формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе
Особенности и преимущества:
- Диапазоны частот
- Диапазоны измерения мощности
- Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
- Встроенное ПО
- Интерфейс LAN (опционально)
Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 представляет собой встроенное ПО, предназначенное для управления работой ваттметра. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Диапазон частот |
|
|
ППК ПрофКиП М3-90 |
0.02-17.85 ГГц |
|
ППК ПрофКиП М3-93 |
0-17.85 ГГц |
|
ППК ПрофКиП М3-95 |
0-17.85 ГГц |
|
ППК ПрофКиП М3-96 |
0-12 ГГц |
|
ППК ПрофКиП М3-93/1 |
0-3 ГГц |
|
Диапазон измерения мощности |
|
|
ППК ПрофКиП М3-90 |
10-7 Вт - 3х10-5 Вт включ. св. 3х10-5 Вт - 10-4 Вт включ. св. 1х10-4 Вт - 1х10-3 Вт включ. св. 1х10-3 Вт - 1х10-2 Вт |
|
ППК ПрофКиП М3-93 |
1х10-4 Вт - 2х10-2 Вт включ. св. 2х10-2 Вт - 1.2х10-1 Вт включ. св. 12х10-2 Вт - 1 Вт включ. |
|
ППК ПрофКиП М3-95 |
св. 1х10-2 Вт - 10-1 Вт включ. св. 1х10-1 Вт - 1.0 Вт включ. св. 1 Вт - 10.0 Вт |
|
ППК ПрофКиП М3-96 |
8х10-2 Вт - 1.2 Вт включ. св. 1.2 Вт - 12 Вт включ. св. 12 Вт - 100 Вт |
|
ППК ПрофКиП М3-93/1 |
1х10-4 Вт - 2х10-2 Вт включ. св. 2х10-2 Вт - 1.2х10-1 Вт включ. св. 12х10-2 Вт - 1 Вт |
|
Пределы допускаемой основной относительной погрешности (δ) с преобразователем приемными коаксиальными ППК ПрофКиП М3-90 |
|
|
В диапазоне частот 0.02-12 ГГц включительно |
±[4 + 0.1 (Рк/ Рх - 1) % |
|
В диапазоне частот 12-17.85 ГГц |
±[6 + 0.1 (Рк/ Рх - 1) % |
|
Пределы допускаемой основной относительной погрешности с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95 |
|
|
В диапазоне частот 0-12 ГГц включительно |
±[4 + 0.1 (Рк/ Рх - 1) % |
|
В диапазоне частот 12-17.85 ГГц |
±[6 + 0.1 (Рк/ Рх - 1) % |
|
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-96 |
±[6 + 0.1 (Рк/ Рх - 1) % |
|
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1 |
±[6 + 0.1 (Рк/ Рх - 1) % |
|
Волновое сопротивление входа ваттметра |
|
|
С преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 |
50 Ом |
|
С преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1 |
75 Ом |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90 |
|
|
В диапазоне частот 0.02-12 ГГц включительно |
Не более 1.3 |
|
В диапазоне частот 12-17.85 ГГц |
Не более 1.4 |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95 |
|
|
В диапазоне частот 0-3 ГГц включительно |
Не более 1.15 |
|
В диапазоне частот 3-12 ГГц включительно |
Не более 1.3 |
|
В диапазоне частот 12-17.85 ГГц |
Не более 1.4 |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-96 |
|
|
В диапазоне 0-2 ГГц включительно |
Не более 1.2 |
|
В диапазоне 2-8 ГГц включительно |
Не более 1.3 |
|
В диапазоне 8-12.05 ГГц |
Не более 1.4 |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1 |
Не более 1.15 |
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10 °С изменения температуры |
|
|
С преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95 |
±1 % |
|
С преобразователями приемными коаксиальными ППК ПрофКиП М3-96 и ППК ПрофКиП М3-93/1 |
±1.5 % |
|
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме |
|
|
С ППК ПрофКиП М3-90 |
Не более 4х10-7 Вт/ мин |
|
С ППК ПрофКиП М3-93 |
Не более 2х10-5 Вт/ мин |
|
С ППК ПрофКиП М3-95 |
Не более 4х10-5 Вт/ мин |
|
С ППК ПрофКиП М3-96 |
Не более 3х10-6 Вт/ мин |
|
С ППК ПрофКиП М3-93/1 |
Не более 2х10-5 Вт/ мин |
|
Время установления показаний ваттметра с ППК ПрофКиП М3-90 в режиме ручного переключения поддиапазонов |
|
|
Первый и второй поддиапазон |
Не более 10 с |
|
Третий и четвертый поддиапазон |
Не более 1 с |
|
В режиме автоматического переключения поддиапазонов |
Не более 15 с |
|
Время установления показаний ваттметра с ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1, с, не более |
Не более 20 с |
|
Время установления показаний с ППК ПрофКиП М3-95 |
|
|
В режиме ручного переключения поддиапазонов |
Не более 10 с |
|
В режиме автоматического измерения мощности |
Не более 15 с |
|
Время установления показаний ваттметра с преобразователем ППК ПрофКиП М3-96 |
Не более 60 с |
|
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин |
|
|
ППК ПрофКиП М3-90 |
Не более 0.015 Вт |
|
ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1 |
Не более 1.5 Вт |
|
ППК ПрофКиП М3-95 |
Не более 15 Вт |
|
ППК ПрофКиП М3-96 |
Не более 120 Вт |
|
Время установления рабочего режима |
Не более 30 мин |
|
Время непрерывной работы |
Не менее 16 ч |
|
Потребляемая мощность |
Не более 38 ВА |
|
Средняя наработка на отказ |
15000 ч |
|
Питание |
220В ±22В, 50 Гц ±1 Гц |
|
Габариты, вес блока измерительного |
256х320х174 мм, 6.5 кг |
|
Габариты, вес ППК ПрофКиП М3-90 |
D42х101.5 мм, 0.4 кг |
|
Габариты, вес ППК ПрофКиП М3-93 |
D42х99 мм, 0.45 кг |
|
Габариты, вес ППК ПрофКиП М3-95 |
113х90.5х82 мм, 0.75 кг |
|
Габариты, вес ППК ПрофКиП М3-96 |
218х125х145.5 мм, 3 кг |
|
Габариты, вес ППК ПрофКиП М3-93/1 |
D42х114.5 мм, 0.5 кг |
|
Нормальные условия эксплуатации ваттметра |
|
|
Температура окружающего воздуха |
+20 ±5 °C |
|
Относительная влажность при температуре +25 °C |
30-80 % |
|
Атмосферное давление |
630-795 мм.рт.ст. |
|
Рабочие условия эксплуатации ваттметра |
|
|
Температура окружающего воздуха |
От -10 до +40 °C |
|
Относительная влажность при температуре +30 °C |
90 % |
|
Атмосферное давление |
537-800 мм.рт.ст. |
