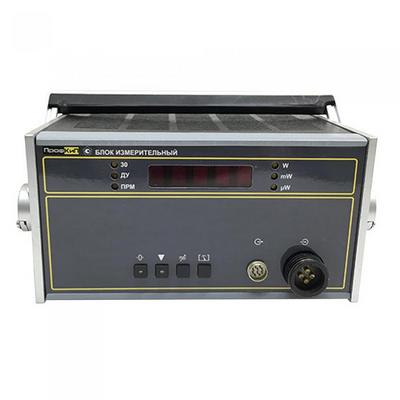

Ваттметр поглощаемой мощности ПрофКиП М3-99
Госреестр (ГРСИ): не указано
Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17.85 ГГц.
Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-99 состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (ППК) - ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-93/1, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 с неразъемным соединительным кабелем.
Принцип действия ваттметра мощности ПрофКиП М3-99 основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.
Основными функциями БИ являются усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.
Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера. Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП.
Основными функциями БИ являются:
- Усиление напряжения постоянного тока, его преобразование в цифровую форму
- Выдача в линейном масштабе результатов измерений на цифровое табло и в КОП
- Формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе
Особенности и преимущества:
- Диапазоны частот
- Диапазоны измерения мощности
- Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
- Встроенное ПО
- Интерфейс LAN (опционально)
Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 представляет собой встроенное ПО, предназначенное для управления работой ваттметра. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99
|
Диапазон частот |
|
|
ППК ПрофКиП М3-90 |
0.02-17.85 ГГц |
|
ППК ПрофКиП М3-93 |
0-17.85 ГГц |
|
ППК ПрофКиП М3-95 |
0-17.85 ГГц |
|
ППК ПрофКиП М3-96 |
0-12 ГГц |
|
ППК ПрофКиП М3-93/1 |
0-3 ГГц |
|
Диапазон измерения мощности |
|
|
ППК ПрофКиП М3-90 |
10-7 Вт - 3х10-5 Вт включ. св. 3х10-5 Вт - 10-4 Вт включ. св. 1х10-4 Вт - 1х10-3 Вт включ. св. 1х10-3 Вт - 1х10-2 Вт |
|
ППК ПрофКиП М3-93 |
1х10-4 Вт - 2х10-2 Вт включ. св. 2х10-2 Вт - 1.2х10-1 Вт включ. св. 12х10-2 Вт - 1 Вт включ. |
|
ППК ПрофКиП М3-95 |
св. 1х10-2 Вт - 10-1 Вт включ. св. 1х10-1 Вт - 1.0 Вт включ. св. 1 Вт - 10.0 Вт |
|
ППК ПрофКиП М3-96 |
8х10-2 Вт - 1.2 Вт включ. св. 1.2 Вт - 12 Вт включ. св. 12 Вт - 100 Вт |
|
ППК ПрофКиП М3-93/1 |
1х10-4 Вт - 2х10-2 Вт включ. св. 2х10-2 Вт - 1.2х10-1 Вт включ. св. 12х10-2 Вт - 1 Вт |
|
Пределы допускаемой основной относительной погрешности (δ) с преобразователем приемными коаксиальными ППК ПрофКиП М3-90 |
|
|
В диапазоне частот 0.02-12 ГГц включительно |
±[4 + 0.1 (Рк/ Рх - 1) % |
|
В диапазоне частот 12-17.85 ГГц |
±[6 + 0.1 (Рк/ Рх - 1) % |
|
Пределы допускаемой основной относительной погрешности с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95 |
|
|
В диапазоне частот 0-12 ГГц включительно |
±[4 + 0.1 (Рк/ Рх - 1) % |
|
В диапазоне частот 12-17.85 ГГц |
±[6 + 0.1 (Рк/ Рх - 1) % |
|
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-96 |
±[6 + 0.1 (Рк/ Рх - 1) % |
|
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1 |
±[6 + 0.1 (Рк/ Рх - 1) % |
|
Волновое сопротивление входа ваттметра |
|
|
С преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 |
50 Ом |
|
С преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1 |
75 Ом |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90 |
|
|
В диапазоне частот 0.02-12 ГГц включительно |
Не более 1.3 |
|
В диапазоне частот 12-17.85 ГГц |
Не более 1.4 |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95 |
|
|
В диапазоне частот 0-3 ГГц включительно |
Не более 1.15 |
|
В диапазоне частот 3-12 ГГц включительно |
Не более 1.3 |
|
В диапазоне частот 12-17.85 ГГц |
Не более 1.4 |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-96 |
|
|
В диапазоне 0-2 ГГц включительно |
Не более 1.2 |
|
В диапазоне 2-8 ГГц включительно |
Не более 1.3 |
|
В диапазоне 8-12.05 ГГц |
Не более 1.4 |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1 |
Не более 1.15 |
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10 °С изменения температуры |
|
|
С преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95 |
±1 % |
|
С преобразователями приемными коаксиальными ППК ПрофКиП М3-96 и ППК ПрофКиП М3-93/1 |
±1.5 % |
|
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме |
|
|
С ППК ПрофКиП М3-90 |
Не более 4х10-7 Вт/ мин |
|
С ППК ПрофКиП М3-93 |
Не более 2х10-5 Вт/ мин |
|
С ППК ПрофКиП М3-95 |
Не более 4х10-5 Вт/ мин |
|
С ППК ПрофКиП М3-96 |
Не более 3х10-6 Вт/ мин |
|
С ППК ПрофКиП М3-93/1 |
Не более 2х10-5 Вт/ мин |
|
Время установления показаний ваттметра с ППК ПрофКиП М3-90 в режиме ручного переключения поддиапазонов |
|
|
Первый и второй поддиапазон |
Не более 10 с |
|
Третий и четвертый поддиапазон |
Не более 1 с |
|
В режиме автоматического переключения поддиапазонов |
Не более 15 с |
|
Время установления показаний ваттметра с ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1, с, не более |
Не более 20 с |
|
Время установления показаний с ППК ПрофКиП М3-95 |
|
|
В режиме ручного переключения поддиапазонов |
Не более 10 с |
|
В режиме автоматического измерения мощности |
Не более 15 с |
|
Время установления показаний ваттметра с преобразователем ППК ПрофКиП М3-96 |
Не более 60 с |
|
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин |
|
|
ППК ПрофКиП М3-90 |
Не более 0.015 Вт |
|
ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1 |
Не более 1.5 Вт |
|
ППК ПрофКиП М3-95 |
Не более 15 Вт |
|
ППК ПрофКиП М3-96 |
Не более 120 Вт |
|
Время установления рабочего режима |
Не более 30 мин |
|
Время непрерывной работы |
Не менее 16 ч |
|
Потребляемая мощность |
Не более 38 ВА |
|
Средняя наработка на отказ |
15000 ч |
|
Питание |
220В ±22В, 50 Гц ±1 Гц |
|
Габариты, вес блока измерительного |
256х320х174 мм, 6.5 кг |
|
Габариты, вес ППК ПрофКиП М3-90 |
D42х101.5 мм, 0.4 кг |
|
Габариты, вес ППК ПрофКиП М3-93 |
D42х99 мм, 0.45 кг |
|
Габариты, вес ППК ПрофКиП М3-95 |
113х90.5х82 мм, 0.75 кг |
|
Габариты, вес ППК ПрофКиП М3-96 |
218х125х145.5 мм, 3 кг |
|
Габариты, вес ППК ПрофКиП М3-93/1 |
D42х114.5 мм, 0.5 кг |
|
Нормальные условия эксплуатации ваттметра |
|
|
Температура окружающего воздуха |
+20 ±5 °C |
|
Относительная влажность при температуре +25 °C |
30-80 % |
|
Атмосферное давление |
630-795 мм.рт.ст. |
|
Рабочие условия эксплуатации ваттметра |
|
|
Температура окружающего воздуха |
От -10 до +40 °C |
|
Относительная влажность при температуре +30 °C |
90 % |
|
Атмосферное давление |
537-800 мм.рт.ст. |
