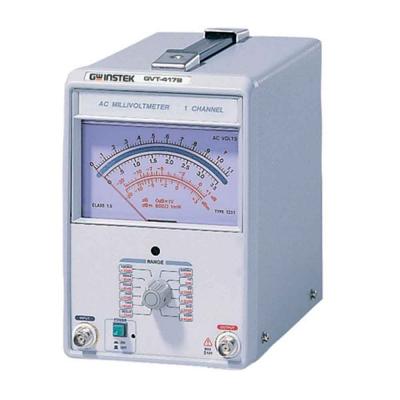

Вольтметр переменного тока GVT-417B
Госреестр (ГРСИ): не указано
Вольтметр GVT-417B обеспечивает измерение относительных уровней по напряжению от минус 90 дБ до 41 дБ (относительно 1 В) и относительных уровней по мощности от минус 90 дБм до 43 дБм (относительно 1 мВт на 600 Ом). Прибор имеет выход широкополосного усилителя с напряжением до 100 мВ на всех пределах измерений, который может быть использован для текущего мониторинга процесса измерения.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значения |
| Переменное напряжение | |
| Предел измерения | 300 мкВ/1/3/10/30/100/300 мВ/1/3/10/30/100 В |
| Шкала измерения | От 0 до 1,0 (расширение до 1,12) От 0 до 3,1 (3,2) (расширение до 3,5) |
| Диапазон рабочих частот | 10 Гц - 1 МГц, синусоидальной сигнал |
| Погрешность измерения | ± 3% (относительно 1 кГц) |
| Дополнительная погрешность, обусловленная изменением напряжения питания (10%) | ± 0,5% |
| Относительный уровень по напряжению | |
| Предел измерения | -70/-60/-50/-40/-30/-20/-10/0/10/20/30/40 дБ |
| Шкала измерения | От -20 дБ до 0 дБ (расширение до 1 дБ) |
| Опорный уровень | 0 дБ = 1 В |
| Относительный уровень мощности | |
| Предел измерения | -70/-60/-50/-40/-30/-20/-10/0/10/20/30/40 дБм |
| Шкала измерения | От -20 дБм до 2 дБм (расширение до 3,2 дБм) |
| Опорный уровень | 0 дБм = 1 мВт на 600 Ом |
| Измерительный вход | |
| Количество входов | Канал 1 |
| Режимы работы | Независимый |
| Неравномерность АЧХ входного сигнала (отн. 1 кГц) | < 3% в полосе 20 Гц - 200 кГц < 10% в полосе 10 Гц - 1 МГц |
| Коэффициент гармоник входного сигнала | < 2% (относительно 1 кГц) |
| Входной импеданс | 1 МОм / 50 пФ |
| Максимальное входное напряжение | 300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В 500 В (ACпик. + DC) на пределах 3 В /…/ 100 В |
| Сопротивление изоляции (вход-корпус) | 0,1 Ом |
| Максимальное напряжение (вход-корпус) | 0 В |
| Выход широкополосного усилителя | |
| Выходное напряжение | 0,1 х Uизм. (± 10%) относительно 1 кГц, без нагрузки |
| Неравномерность АЧХ выходного сигнала (отн. 1 Гц) | < 3% в полосе 10 Гц - 1 МГц, без нагрузки |
| Максимальное напряжение (выход-корпус) | ± 12 Впик |
| Общие данные | |
| Количество индикаторов | Одно показывающее устройство (черная стрелка) |
| Напряжение питания | 115/230 В ± 10%, 50/60 Гц |
| Габаритные размеры | 130х210х295 мм |
| Масса | 2,7 кг |
