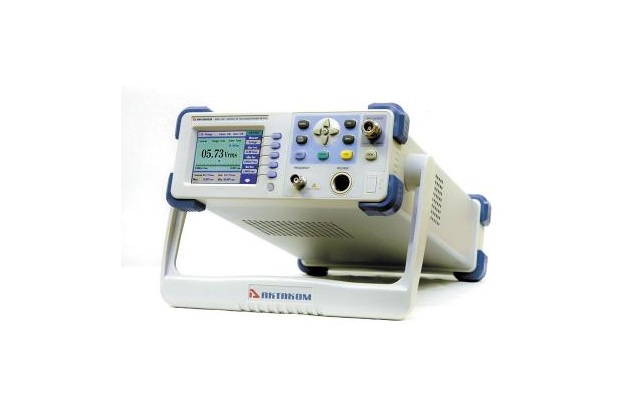

Вольтметр высокочастотный АВМ-1061
Госреестр (ГРСИ): не указано
Описание вольтметра АВМ-1061:
АВМ-1061 — комбинированный прибор, сочетающий в одном корпусе: высокочастотный вольтметр, измеритель уровня сигнала, частотомер. Данный вольтметр позволяет проводить высокоточные измерения напряжения и уровня сигнала на частотах до 1,2 ГГц.
Комплект поставки:
- Вольтметр
- Сетевой шнур
- Высокочастотный пробник с коаксиальным кабелем
- Кабель BNC-BNC
- Кабель RS-232
- Адаптер N/BNC-50KK
- Руководство по эксплуатации
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Характеристика | Значение |
|---|---|
| Приборы | Высокочастотный вольтметр, измеритель мощности, частотомер |
| Рабочая частота | До 1,2 ГГц |
| Скорость измерения | Медленная (2 изм/с, 4 разряда), быстрая (20 изм/с, 3 разряда) |
| Выбор диапазонов | Автоматический и ручной |
| Автоматическая установка нуля | Да |
| Дисплей | Цветной ЖК QVGA (3,5"), 6 разрядов |
| Интерфейсы | RS-232 и USB |
| Напряжение питания | 220 В±10%, частота 50 Гц±5% |
| Габаритные размеры | 255 × 370 × 100 мм |
| Масса | 3,5 кг |
Вольтметр
| Характеристика | Значение |
|---|---|
| Рабочая частота | 9 кГц…1,2 ГГц |
| Диапазон измерения | 1 мВскз…10 Вскз (нагрузка 50 Ом) |
| Выбор диапазона | Ручной: 4 мВскз / 40 мВскз / 400 мВскз / 4 Вскз / 10 Вскз; автоматический |
| Погрешность измерения | ±(2%+5 е.м.р.) на частоте 100 кГц, в диапазоне 10 мВскз…10 Вскз; ±(2,5%+6 е.м.р.) на частоте 100 кГц, в диапазоне 2 мВскз…10 Вскз |
Измеритель мощности (уровень)
| Характеристика | Значение |
|---|---|
| Рабочая частота | 9 кГц…1,2 ГГц |
| Диапазон измерения | -47 дБм … +33 дБм (нагрузка 50 Ом; 0 дБм=0,223 Вскз) |
| Выбор диапазона | Ручной: -40 дБм / -20 дБм / 0 дБм / 20 дБм / 40 дБм; автоматический |
| Погрешность измерения | ±0,36 дБм в диапазоне -27 дБм…33 дБм; ±0,6 дБм в диапазоне -41 дБм…27 дБм (на частоте 100 кГц) |
Частотомер
| Характеристика | Значение |
|---|---|
| Рабочая частота | 10 кГц…3,0 ГГц |
| Минимальное входное напряжение | 50 мВскз |
| Максимальное входное напряжение | 5 Вскз |
| Выбор диапазона | Автоматический |
| Погрешность измерения | ±0,36 дБм на частоте 100 кГц, в диапазоне -27 дБм…33 дБм |
| Входной импеданс | > 500 кОм (≤50 МГц), >50 Ом (>50 МГц), входная емкость |
| Связь по входу | АС |
| Форма входного сигнала | Синус |
| ФНЧ | Частота среза 100 кГц |
| Время счета | 100 мс, 1 с (опционально) |
| Точность | ±5 ppm |
Опорный выход
| Характеристика | Значение |
|---|---|
| Выходная частота | 100 кГц |
| Выходная амплитуда | 1 Вскз (50 Ом), 2 Вскз (открытый контур) |
| Выходной импеданс | 50 Ом |
