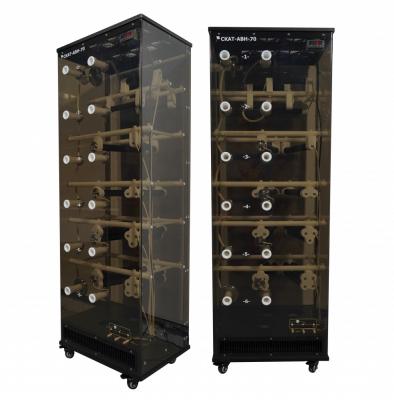

Активная высоковольтная нагрузка СКАТ-АВН70
Госреестр (ГРСИ): не указано
Шкаф нагрузки выполнен из диэлектрического высокотехнологичного материала, обеспечивающего прочность и лёгкость конструкции.
Предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа
СКАТ-70М (МА), СКАТ-70, АВИЦ-70,
аппаратов испытания диэлектриков типа АИСТ 50⁄70; АИД-70М; АИД-70Ц и подобных.
Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.
Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха. Включение системы охлаждения производится автоматически при достижении температуры внутри шкафа 30 °C.
В качестве элементов нагрузки используются модули,
представляющие собой сборки из термостойких высоковольтных резисторов.
Предусматривает подключение эталонного амперметра между клеммами в нижней части шкафа . Для защиты низковольтной цепи нагрузки установлены разрядники. На передней стенке шкафа находятся высоковольтные разъемы для подключения высоковольтных перемычек, выбирающих активные ступени, и высоковольтный вход для нагружаемого устройства. Используя параллельное соединение различных ступеней можно изменять номинал нагрузки в широких пределах.
Опционально вместе с нагрузкой поставляется импульсный конденсатор СКАТ ИК-100 – 0,4, который требуется для корректного проведения метрологических испытаний на постоянном токе (при его использовании у приборов, использующих однополупериодное выпрямление, амплитуда пульсаций выходного напряжения не будет превышать 3 % во всем диапазоне нагрузок).
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Наибольшее рабочее напряжение постоянного тока, кВ | 70 |
| Наибольшее амплитудное значение переменного тока частотой 50 Гц, кВ | 70 |
| Число ступеней нагрузки | 6 |
| Номинальное сопротивление первой ступени, МОм | 68 ± 5 % |
| Номинальное сопротивление второй ступени, МОм | 22,4 ± 5 % |
| Номинальное сопротивление третей ступени, МОм | 14,1 ± 5 % |
| Номинальное сопротивление четвертой ступени, МОм | 6,6 ± 5 % |
| Номинальное сопротивление пятой ступени, МОм | 2,4 = 5 % |
| Номинальное сопротивление шестой ступени, МОм | 1,35 ± 5 % |
| Максимальная рассеиваемая мощность первой ступени, не менее Вт | 80 |
| Максимальная рассеиваемая мощность второй ступени, не менее Вт | 250 |
| Максимальная рассеиваемая мощность третьей ступени, не менее Вт | 350 |
| Максимальная рассеиваемая мощность четвертой ступени, не менее Вт | 750 |
| Максимальная рассеиваемая мощность пятой ступени, не менее Вт | 1500 |
| Максимальная рассеиваемая мощность шестой ступени, не менее Вт | 2000 |
| Габаритные размеры, глубина х ширина х высота, не более, мм | 435 х 550 х 1620 |
| Масса, кг | 50 |
| Максимальная суммарная рассеиваемая мощность, Вт | 3500 |
| Время работы при максимальной мощности, час | 1 |
| Емкость конденсатора (опционально), мкФ | 0,4 |
| Масса конденсатора (опционально), кг | 29 |
| Электропитание, Гц | от сети переменного тока частотой 50 ± 1 напряжением 220 В ±10 % |
| Максимальная полная мощность, потребляемая системой охлаждения не более, ВА | 200 |
