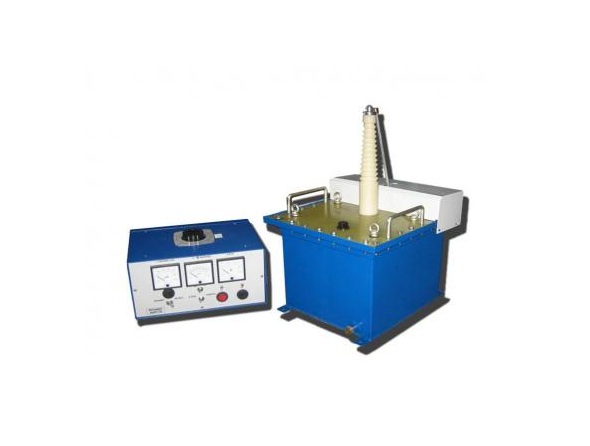

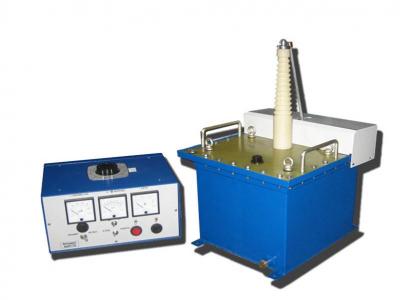

Аппарат испытательно-прожигающий АИП-70
Госреестр (ГРСИ): не указано
Аппарат испытательно-прожигающий АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.
Аппарат АИП-70 относится к классу полупроводниковых преобразователей электроэнергии и соответствует требованиям ГОСТ 28167-89 «Преобразователи переменного напряжения полупроводниковые».
Область применения: электросетевые предприятия обслуживающие электрические сети с рабочим напряжением от 0,4 до 10 кВ.
При повреждении кабеля в муфтах или при заплывающем пробое изоляции, величины пробивного напряжения прожигающих блоков, как правило, недостаточно. С помощью аппарата АИП-70 возможно поднять напряжение до состояния пробоя и снизить переходное сопротивление до величины, позволяющей использовать более мощный прожигающий блок. Специальная конструкция высоковольтного трансформатора аппарата обеспечивает устойчивое горение дуги в месте повреждения кабеля.
Комплект поставки АИП-70
|
№ |
Наименование |
Количество |
|
1 |
Блок управления |
1 |
|
2 |
Блок высоковольтный с кабелем цепей управления и измерения |
1 |
|
3 |
Кабель сетевой |
1 |
|
4 |
Провод защитного заземления |
2 |
|
5 |
Руководство по эксплуатации |
1 |
|
6 |
Методика поверки |
1 |
|
|
Комплект ЗИП: |
|
|
7 |
Светодиод АЛ307АМ (красный) |
1 |
|
8 |
Предохранитель ВПТ6-10А (стекл.) |
2 |
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические требования. Будем рады ответить на ваши вопросы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов.
Характеристики
|
Параметр |
Значение |
|
|
АИП-70 (40 мА) |
АИП-70 (80 мА) |
|
|
Напряжение питающей однофазной сети переменного тока частотой 50Гц, В |
220±10 |
|
|
Рабочий диапазон выходного выпрямленного напряжения, амплитудное значение, кВ |
от 10 до 70 |
|
|
Рабочий диапазон выходного переменного напряжения, действующее значение, кВ |
от 10 до 50 |
|
|
Предел допускаемой основной приведенной погрешности воспроизведения выходного напряжения, % |
±3 |
|
|
Выходной ток в режиме прожига, мА, не менее |
40 |
80 |
|
Потребляемая мощность, кВ·А, не более |
2,2 |
5 |
|
Габаритные размеры блока управления, мм |
386х260х230 |
|
|
Габаритные размеры высоковольтного блока, мм |
550х510х710 |
|
|
Общая масса, кг, не более |
102 |
120 |
