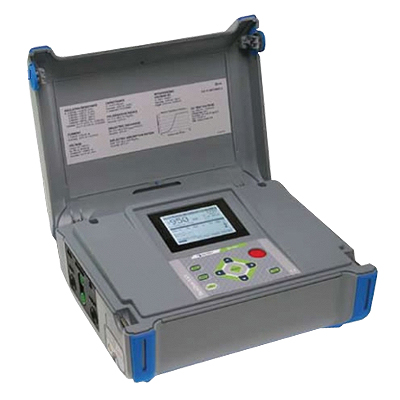

Многофункциональный измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus
Госреестр (ГРСИ): не указано
Измеритель Metrel MI 3201 TeraOhm 5 kV Plus предназначен для проведения испытаний изоляции высоким напряжением до 5кВ. Функциональный набор данного прибора MI 3201 включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать TeraOhm 5 kV Plus при проведении различных испытаний.
Отличительные особенности измерителя параметров изоляции Metrel MI 3201:
- Возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В
- Диапазон измерения сопротивления изоляции - до 10 ТОм
- Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения)
- Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD
- Построение графика R(t)
- Автоматическая калибровка после включения
- Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин
- Автоматический разряд испытываемого объекта после завершения измерений
- Высокая устойчивость к электромагнитным помехам
- Наличие защитного проводника GUARD для отведения поверхностных токов утечки
- Экранированные измерительные кабели
- Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации
- Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений
- Подключение к ПК посредством USB и RS232
- Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений
- Питание - от аккумуляторных NiMh батарей; встроенное зарядное устройство
- Размеры: 310 x 130 x 250 мм
- Масса (без аксессуаров) : 3 кг
Измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus выполняет функции:
- Измерение сопротивления изоляции до 10Том напряжением постоянного тока до 5кВ, построение графика R(t)
- Измерение емкости испытываемого объекта
- Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы
- Измерение выдерживаемого напряжения / тока пробоя
- Расчет индекса поляризации PI
- Расчет коэффициента диэлектрического поглощения DAR
- Расчет коэффициента диэлектрического разряда DD
- Измерение напряжения и частоты переменного и постоянного тока до 600 В
Комплект поставки: MI 3201
- Прибор TeraOhm 5 kV Plus
- Сумка для аксессуаров
- Сетевой кабель
- 10 кВ экранированный измерительный кабель, красный, 2 м
- 10 кВ экранированный измерительный кабель, черный, 2 м
- 10 кВ зажим типа «крокодил», красный
- 10 кВ зажим типа «крокодил», черный
- Защитный кабель GUARD с зажимом «крокодил» , зеленый, 2 м
- 1,2 В аккумуляторные батареи NiMH, тип С, 6 шт
- Книга „Guide to modern insulation testing" на CD
- Руководство по эксплуатации
- Свидетельство о калибровке
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Функция | Диапазон измерений | Разрешение | Погрешность измерений |
| Сопротивление изоляции | 0 ... 999 кОм | 1 кОм | ±(5 % от измер. + 3 емр) |
| 1,00 ... 9,99 МОм | 10 кОм | ±(5 % от измер. + 3 емр) | |
| 10,0 ... 99,9 МОм | 100 кОм | ±(5 % от измер. + 3 емр) | |
| 100 ... 999 МОм | 1 МОм | ±(5 % от измер. + 3 емр) | |
| 1,00 ... 9,99 ГОм | 10 МОм | ±(5 % от измер. + 3 емр) | |
| 10,0 ... 99,9 ГОм | 100 МОм | ±(5 % от измер. + 3 емр) | |
| 100 ... 999 ГОм | 1 ГОм | ±(5 % от измер. + 3 емр) | |
| 1,00 ... 10,00 ТОм | 10 ГОм | ±(15 % от измер. + 3 емр) | |
| Измерительное напряжение | 0 ... 5500 В | 1 В | ±(3 % от измер. + 3 В) |
| Ток утечки | 0,00 ... 9,99 нА | 0,01 нА | ±(5 % от измер. + 0,05 нА) |
| 10,0 ... 99,9 нА | 0,1 нА | ±(5 % от измер. + 0,05 нА) | |
| 100 ... 999 нА | 1 нА | ±(5 % от измер. + 0,05 нА) | |
| 1,00 ... 9,99 мкА | 10 нА | ±(5 % от измер. + 0,05 нА) | |
| 10,0 ... 99,9 мкА | 100 нА | ±(5 % от измер. + 0,05 нА) | |
| 100 ... 999 мкА | 1 мкА | ±(5 % от измер. + 0,05 нА) | |
| 1,00 ... 5,50 мА | 10 мкА | ±(5 % от измер. + 0,05 нА) | |
| Отключающий ток утечки | 0,000 ... 0,009 мA | 1 мкA | ±(3 % от измер. + 3 емр) |
| 0,01 ... 5,50 мА | 10 мкА | ±3 % от измер. | |
| DAR - коэффициент диэлектрического поглощения | 0,01 ... 9,99 | 0,01 | ±(5 % от измер. + 2 емр) |
| 10,0 ... 100,0 | 0,1 | ±5 % от измер. | |
| PI - индекс поляризации | 0,01 ... 9,99 | 0,01 | ±(5 % от измер. + 2 емр) |
| 10,0 ... 100,0 | 0,1 | ±5 % от измер. | |
| DD - коэффициент диэлектрического разряда | 0,01 ... 9,99 | 0,01 | ±(5 % от измер. + 2 емр) |
| 10,0 ... 100,0 | 0,1 | ±5 % от измер. | |
| Измерительное напряжение | 0 ... 5500 В | 1 В | ±(3 % от измер. + 3 В) |
| Напряжение пост. / перем. тока | 0 ... 600 В | 1 В | ±(3% от измер. + 4 В) |
| Частота | 0 и 45...65 Гц | 0,1 Гц | ±0,2 Гц |
| Емкость | 0,0...99,9 нФ | 0,1 нФ | ±(5 % от измер. + 4 емр) |
| 100 ... 999 нФ | 1 нФ | ±(5 % от измер. + 4 емр) | |
| 1,00 ... 50,00 мкФ | 10 нФ | ±(5 % от измер. + 4 емр) | |
| Питание | 7,2 В пост. тока (6 x1,2 В NiMH IEC LR20) | ||
| Дисплей | Матричный ЖК дисплей (160 x 116) с подсветкой | ||
| Категория перенапряжения | 600 В CAT IV | ||
| Класс защиты | Двойная изоляция | ||
| Подключение к ПК | RS 232 и USB | ||
