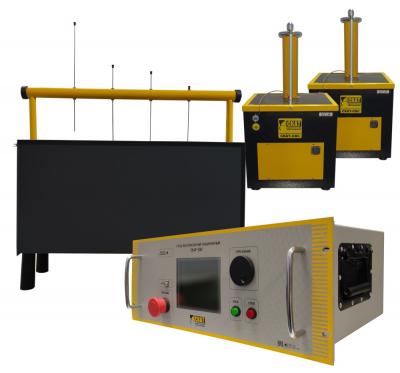

Стенд высоковольтный стационарный СКАТ-СВС-100Ц
Госреестр (ГРСИ): не указано
СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).
Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.
Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.
Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.
Стенд имеет встроенное программное обеспечение.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Характеристика | Значение |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», В | от 20 до 1000 |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», кВ | от 1 до 20 |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 20 кВ», кВ | - |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», кВ | от 1 до 50 |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 100 кВ», кВ | - |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, в режиме «до 100 кВ между высоковольтными блоками», кВ | от 5 до 100 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % | ±3 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», мА |
от 0,5 до 10 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», мА |
от 0,5 до 10 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 20 кВ», мА |
- |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», мА |
от 1 до 40 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 100 кВ», мА |
- |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «до 100 кВ между высоковольтными блоками», мА |
от 1 до 20 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % | ±(2,0+0,1·((Iм/I)-1))* |
| Параметры питающей сети: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
| Максимальная полная мощность, потребляемая стендом, В‧A, не более | 2500 |
| Количество внешних источников высокого напряжения | 2 |
| Количество каналов измерения силы тока при работе с ванной испытательной | 4 |
| Габаритные размеры блока управления, мм, не более | 490 х 380 х 200 |
| Габаритные размеры блока высоковольтного 20 кВ (ДхШхВ), мм, не более | - |
| Габаритные размеры блока высоковольтного 50 кВ (ДхШхВ), мм, не более | 370 х 375 х 650 |
| Габаритные размеры блока высоковольтного 100 кВ (ДхШхВ), мм, не более | - |
| Габаритные размеры ванны испытательной, мм, не более | 825 х 270 х 760 |
| Масса блока управления, кг, не более | 23 |
| Масса блока высоковольтного 20 кВ, кг, не более | - |
| Масса блока высоковольтного 50 кВ, кг, не более | 25 |
| Масса блока высоковольтного 100 кВ, кг, не более | - |
| Масса ванны испытательной, кг, не более | 17,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 ºС, %, не более - атмосферное давление, кПа |
от +10 до +40 95 от 84 до 106,7 |
| Средняя наработка на отказ в нормальных условиях применения, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 10 |
