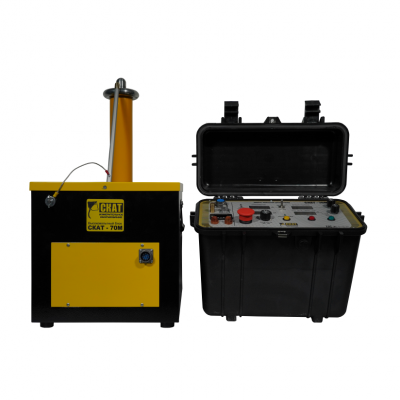

Высоковольтный испытательный аппарат СКАТ-70М
Госреестр (ГРСИ): не указано
Страна производителя: Россия
Производитель: Завод промышленного оборудования СКАТ
Высоковольтный испытательный аппарат СКАТ-70М.
Назначение аппарата высоковольтного испытательного СКАТ-70М:
- для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока
- для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков
- для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности
Условия эксплуатации применения аппарата высоковольтного испытательного СКАТ-70М:
- температура окружающего воздуха от -20 до +40°C
- относительная влажность воздуха до 80% при температуре +25°C
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение | |
| Испытание напряжением постоянного тока (DC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | От 1 до 71 |
| Диапазон измерений, кВ | От 3 до 70 | |
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ |
|
| Амплитуда пульсаций, % | 3 | |
| Полярность напряжения постоянного тока | Отрицательная (опционально - положительная) | |
| Выходной ток | Максимальный уровень, мА | 20 |
| Диапазон измерений, мА | От 0,1 до 20 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА | |
| Испытание напряжением переменного тока (AC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | От 1 до 51 |
| Диапазон измерений, кВ | От 2 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((50/U)-1)), где U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 5 | |
| Выходной ток | Максимальный уровень, мА | 50 |
| Диапазон измерений, мА | От 0,1 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((50/I-1)), где I - измеренное значение, мА | |
| Емкость допустимой нагрузки при максимальном напряжении | До 2,5 нФ | |
| Системные параметры | ||
| Режимы испытания |
Ручной; |
|
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | |
| Диапазон значений таймера, задаваемого пользователем, мин | От 1 до 60 | |
| Интерфейсы | ||
| Индикация | Светодиодные знакосинтезирущие индикаторы | |
| Управление аппаратом | Кнопочное и с помощью энкодеров | |
| Безопасность | ||
| Заземление | Защитное заземление; автоматический заземлитель |
|
| Защита | Защита от превышения допустимого напряжения и тока; отключение при пробое в нагрузке; защита от перегрева высоковольтного блока; внешняя сигнальная лампа (опция) |
|
| Системы отключения высокого напряжения | Кнопка аварийного отключения; защитная блокировка (опция) |
|
| Параметры питания и потребления | ||
| Напряжение питающей сети переменного тока, В | От 198 до 242 | |
| Частота питающей сети, Гц | От 49 до 51 | |
| Максимальная потребляемая мощность | 2800 В•А | |
| Максимальный потребляемый ток, А | 15 | |
| Физические параметры | ||
| Габариты блока управления, В × Ш × Г, мм | 420 × 340 × 220 | |
| Масса блока управления | 16 кг | |
| Габариты высоковольтного, В × Ш × Г, мм | 650 × 375 × 360 | |
| Масса высоковольтного блока | 37 кг | |
| Логистика | ||
| Габариты упаковки, мм | 670 х 670 х 400 | |
| Объем упаковки, м3 | 0,18 | |
| Вес в упаковке, кг | 66 | |
