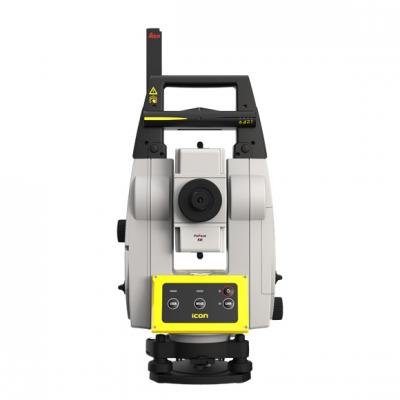

Тахеометр Leica iCR80S
Госреестр (ГРСИ): не указано
Тахеометр Leica iCR80S разработан для использования совместно с 3D системами автоматизации строительной техники. Функции автоматического наведения и динамического захвата призмы Dynamic Lock позволяют быстрее восстанавливать рабочий процесс при потере призмы, как следствие, повышая эффективность и производительность.

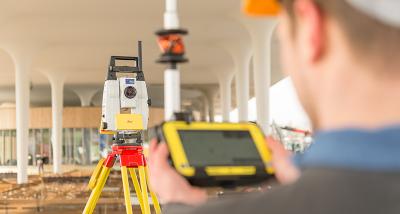

Удаленное управление роботизированным тахеометром выполняется одним человеком и осуществляется с помощью полевого контроллера CC80 с программным обеспечением iCON Site, позволяющим выполнять все стандартные геодезические работы, а также адаптированным для прораба на строительном участке.
Базовые и специализированные прикладные программы решают такие задачи, как:
- Разбивка точек и линий, как с использованием цифровой модели, так и путем ввода
- Съемка, измерение углов и расстояний
- Контроль поверхности и разбивка поверхности. Просто загрузите вашу проектную поверхность в DXF файле и контролируйте ее в любой точке
- Разбивка струны, контроль струны
- Определение и расчет объёмов работ
- Возможность проведения сканирующей съемки тахеометром
В программном обеспечении iCON Site установлен модуль для работы роботизированного тахеометра с 3D системами нивелирования на бульдозере, автогрейдере, дорожной фрезе, асфальтоукладчике, бетоноукладчике, а также имеется возможность калибровки различных видов машин, оснащенных 3Dсистемами Leica (например, экскаватора или безмачтового бульдозера).
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
Измерение углов
|
Пределы точности угловых |
Стандартное отклонение Гц, В |
|
1 |
0,3 |
Угловая точность
|
Угловая точность |
Возможное отклонение на расстоянии 100 метров |
|
1’’ |
~0,5 мм |
Измерение расстояний с отражателями
Диапазон
|
Отражатель
|
Диапазон A, м
|
Диапазон B, м
|
Диапазон C, м
|
|
Стандартная |
1800 |
3000 |
3500 |
|
Три стандартные |
2300 |
4500 |
5400 |
|
Призма 360° |
800 |
1500 |
2000 |
|
Мини-призма 360° |
450 |
800 |
1000 |
|
Мини-призма |
800 |
1200 |
2000 |
|
Отражательная |
150 |
250 |
250 |
Минимальное измеряемое расстояние: 1,5 м
Атмосферные условия
|
Диапазон
|
Описание |
|
В условиях А |
Плотная дымка, видимость до 5 км; либо сильная освещенность и значительные колебания воздуха |
|
В условиях В |
Легкая дымка, видимость порядка 20 км; либо |
|
В условиях С |
Пасмурная погода, отсутствие дымки, видимость до 40 км; отсутствие колебаний воздуха |
Точность
Параметры точности указаны для измерений на стандартные отражатели.
|
Режим измерения расстояния |
Станд. |
Станд. |
Обычное время |
|
Одинарный |
1 мм + 1,5 ppm |
3 мм + 2 ppm |
2,4 |
|
Постоянный с |
3 мм + 1,5 ppm |
3 мм + 2 ppm |
< 0,15 |
Препятствия на пути распространения луча, сильные колебания воздуха и движущиеся объекты могут ухудшить указанные выше параметры точности.
Результаты выводятся на дисплей до 0.1 мм.
Характеристики
|
Модель |
Описание |
|
Принцип |
Фазовые измерения |
|
Модель |
Коаксиальный, красный лазер видимого диапазона |
|
Длина несущей |
658 нм |
|
Измерительная |
Базовые значения системного анализатора 100 — 150 МГц |
Измерение расстояний без отражателей
Диапазон
R30
Диапазон измерений: от 1,5 м до 30 м
Точность
|
Станд. отклонение |
Обычное время |
Максимальное |
|
2 мм + 2 ppm |
3 — 6 |
6 |
Объекты в тени, при пасмурной погоде. Препятствия на пути распространения луча, сильные колебания воздуха и движущиеся объекты могут ухудшить указанные выше параметры точности. Результаты выводятся на дисплей до 0.1 мм.
Размеры лазерного пятна
|
Расстояние [м] |
Примерные размеры лазерного пятна [мм] |
|
30 |
7 × 10 |
|
50 |
8 × 20 |
Зрительная труба
|
Тип |
Значение |
|
Увеличение |
30 крат |
|
Полная апертура объектива |
40 мм |
|
Фокусировка |
1.7 м/5.6 футы |
|
Угол поля зрения |
1°30’/1,66 гон |
Блок клавиатуры с четырьмя клавишами
|
Модель |
Описание |
|
Клавиатура |
4 клавиши, 4 светодиода |
|
Местоположение |
Только круг 1 |
Порты тахеометра
|
Название |
Описание |
|
Кабель |
5-контактный разъем LEMO-0 для подачи питания, связи и передачи данных |
|
CommunicationHandle |
Этот порт расположен на верхней части |
|
Bluetooth |
Модуль связи Bluetooth |
|
Хост-порт USB |
USB-порт для передачи данных на |
|
USB-порт устройства |
Кабельное подключение к USB-портам |
|
WLAN |
Модуль WLAN для связи |
Рабочая температура [°C]
От -20 до +50
Вес
|
Прибор (с учетом аккумулятора) |
5,0 кг |
|
Трегер: |
0,8 кг |
