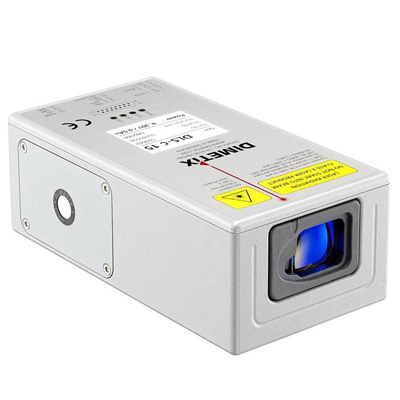

Лазерные дальномеры Dimetix DLS-C — это датчики для бесконтактного измерения расстояний до 150 метров с точностью 1.5 мм. Дальномер представляет собой рентабельное решение даже в крайне суровых условиях, при температурах до −40°C, при использовании дополнительного нагревателя.

Dimetix DLS-C был разработан специально для применения в суровых условиях, в промышленности и на открытом воздухе. Дальномер выполнен в прочном металлическом корпусе, который обеспечивает класс защиты от пыли и влаги IP65. Широкие возможности дальномера серии DLS-C позволяют применять его в многочисленных отраслях промышленности: автомобильной, бумажной, металлургии и ткани.

Возможности дальномера или датчика измерения расстояния:

• Дальность измерения — от 0,05 до 150 м
• Точность измерения 1.5 мм
• Последовательный интерфейс ввода/вывода (RS232 и RS422)
• Высокоточный аналоговый интерфейс (0.2%)
• Два программируемых цифровых выхода
• Цифровой выход для сигнализации ошибки
• Интерфейс Profibus
• D-Sub коннектор и клемма с винтовым креплением для быстрого подключения
• Цельнометаллический алюминиевый корпус прибора
• Пыле- влаго- защита стандарта IP65
• Температурный диапазон, −40 ... +50 °C

— На какие цели можно производить измерения?

По всем непрозрачным объектам можно произвести измерения. Надежные измерения по прозрачным целям не возможны.

— От чего зависит скорость измерения ?

Скорость измерения зависит от цели. Если лазерный луч хорошо отражается от цели, то можно получить наиболее высокую скорость (до 0.15s в режиме слежения).

— Влияет ли пыль на процесс измерения?

Если основная часть лазерного луча проходит сквозь облако пыли, то это негативно скажется на измерении. Однако, эта ситуация может быть только в крайне запыленной среде, такой как цементовоз и т.д.

— Возможно ли измерения по движущейся мишени?

Да, это возможно. Расстояние - среднее значение между расстояним, на начало и конец процесса измерения.

— Какова точность измерения?

Точность измерений соответствует ISO-рекоммендациям ISO/R 1938-1971 со статистическим успехом в 95.4% (т.е. ± двойное стандартное отклонение σ, согласно схеме справа). Типичная точность измерений зависит от средних условий измерений. Это ±1.5мм для DLS-C(H) 15 и ± 3.0мм для DLS-C(H) 30 действительных в режиме постоянных измерений (трекинга).

Максимальная погрешность измерения касается неблагоприятных условий, таких как:

• высоко-отражающих поверхностей (например, отражатель-пленка)
• эксплуатации в пределах допустимого температурного диапазона,
• адаптации к температуре окружающей среды,
• Слишком яркое окружение или резкие высокотемпературные перепады

Максимальная погрешность измерений можно до ± 2 мм для DLS (H) 15 и ± 5 мм для DLS (D) 30.

DLS-устройства не компенсируют изменения условий окружающей среды. Если условия отличаются от 20°C, 60% отн. влажности и 953mbar давления воздуха, то точность может зависеть, при измерении расстояния на 150 метров.

Влияние атмосферных явлений описаны в следующем издании:

B.Edlen: “Преломления Воздуха, Метрология 2”, 71-80 (1966)

— Лазерный луч безопасен для глаз?

DLS-B(H) генерирует видимый лазерный луч с передней стороны прибора.
Прибор представляет собой лазерное изделие класса 2 в соответствии с нормами:
1) IEC60825-1 (2001) „Безопасность лазерных изделий”
2) EN60825-1 (2001) „Безопасность лазерных изделий”
Прибор представляет собой лазерное изделие класса2 в соответствии с:
FDA 21CFR 1040.10 1004. 11 (Министерство здравоохранения США, Свод федеральных постановлений США).
Лазерные изделия Класса 2:
Запрещается смотреть на лазерный луч и направлять его на других людей. Защита органов зрения обычно
обеспечивается с помощью исключения источника яркого света, включая рефлекс мигания.
ВНИМАНИЕ:
Непосредственное рассматривание луча с помощью оптических приборов (бинокль, телескоп) может
представлять опасность.

Меры предосторожности:
Запрещается смотреть на лазерный луч. Убедитесь, что лазер проходит выше или ниже уровня глаз. (Особенно
при стационарной установке, в машинах и т.д.)

— Могу ли я подключить DLS устройства к контроллеру Siemens PLC?

Да, вы можете подключить DLS устройства с RS422 интерфейсом к контроллеру Siemens S7 PLC

------------------------------------------------
