Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.

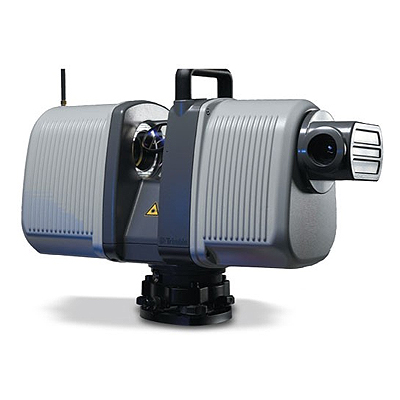

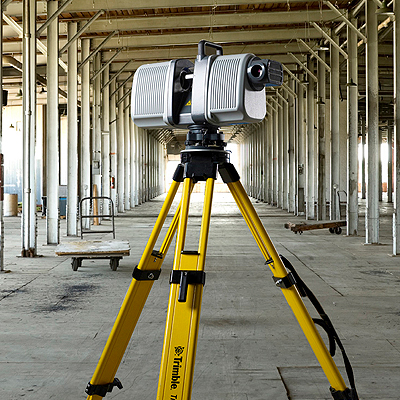

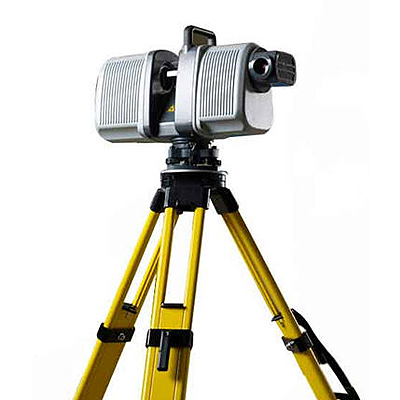

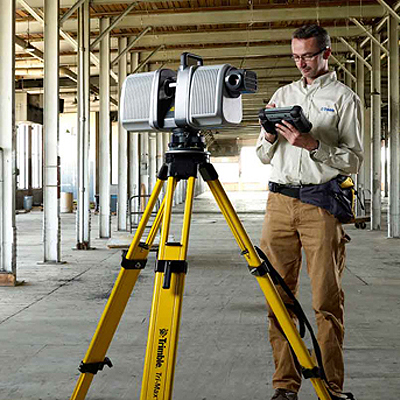

Лазерный 3D сканер Trimble CX
Идеальный инструмент для трехмерной съемки промышленных объектов. Высокая степень защищенности позволяет использовать лазерный сканер Trimble CX в любых условиях реального производства.
Комбинированный фазово-импульсный метод измерений, реализованный в лазерном 3D сканере Trimble CX, дал возможность выполнять сканирование любых объектов в пределах 80 метров с беспрецедентно-высокой скоростью и точностью. Встроенная камера позволяет получать изображения, улучшающие визуализацию и упрощающие дальнейшую обработку полученных данных. Защищенная конструкция корпуса, соответствующая классу пыле-влагозащищенности IP64, и защитный кожух вращающегося лазера и камеры обеспечивают работоспособность лазерного сканера Trimble CX в сложных условиях строительства.
Отличительные особенности лазерного 3D сканера Trimble CX:
- Фазово-импульсный метод измерений, обеспечивающий высокую точность измерений;
- Высокая продуктивность: скорость измерений 54000 точек в секунду;
- Широкий диапазон сканирования 360°x300°;
- Программа Trimble Access: настройка и управление инструментом во время сканирования.
Область применения 3D-сканеров:
- Предпроектные съемки;
- Выявление разногласий между проектом и уже существующими конструкциями;
- Проверка ровности существующих напольных покрытий;
- Выполнение исполнительных съемок;
- Создание 3D-моделей предприятий для задач планирования и анализа.
Лазерная сканирующая система Trimble CX. Комплект поставки:
Лазерный 3D сканер Trimble CX (комплект):
Треггер, радиоантенна, USB-накопитель, кабель передачи данных, зарядное устройство, аккумулятор, комплект сферических целей, тип 2-10 шт., контроллер Trimble Tablet PC c ПО Trimble Access, штатив Trimble Tri-Max сверхпрочный со стабилизацией и двойным зажимом, транспортировочный кейс.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
|
РАБОЧИЕ ХАРАКТЕРИСТИКИ ЛАЗЕРНОЙ СКАНИРУЮЩЕЙ СИСТЕМЫ TRIMBLE
|
|
Диапазон измерений1,2 . . . . . . . . . . . . . . . . . . . . . . . . . . . 80м (при альбедо 90%)
Скорость сканирования . . . . . . . . . . . . . . . . . . . . . . . . до 54000 точек в секунду
Стандартное отклонение4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1мм @ ≤30м;
1.25мм @ ≤50 м;
1.80мм @ ≤80м
Точность положения точки (xyz)4 . . . . . . . . . . . . . . . . . . . . . . . . . . 4.5мм @ 30м;
7.3мм @ 50м
Точность измерения расстояний . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2мм @ 30м;
2,0мм @ 50м
Точность определения горизонтального угола . . . . . . . . . . . . . . . . 15" (70 мкград)
Точность определения вертикального угла . . . . . . . . . . . . . . . . . . 25" (120 мкград)
Точность моделирования поверхности2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±3мм
Градачия уровня освещенности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 бит
Горизонтирование .. . . . . . . . . . . . . . . . . . . . . . . . круглый уровень на трегере: 8'
двухосевой компенсатор (определяется пользователем);
разрешение (точность компенсации) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.005°
диапазон компенсации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±10°
Коррекция данных . . . . . . . . . . . . . . . . . . отклонение от вертикали (компенсация)
Размер пятна . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8мм @ 25м;
13мм @ 50м
Максимальная плотность сканирования (минимальный угловой шаг):
в горизонтальной плоскости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.002°
в вертикальной плоскости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.002°
Количество данных в полосе сканирования при максимальной плотности:
в горизонтальной плоскости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180,000 точек
в вертикальной плоскости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150,000 точек
|
|
СИСТЕМНЫЕ ХАРАКТЕРИСТИКИ
|
|
Технология WAVEPULS (комбинированная) . . . . . . . . . . . . . фазовый сдвиг несущей
и время прохождения импульса
Тип лазера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . красный (660 нм)
Класс лазера (по стандарту IEC 60825-1) . . . . . . . . . . . . . . . . . . . . . . . . Class 3R
Расхождение лазерного луча . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2 мрад
Размер лазерного луча на выходе из сканера . . . . . . . . . . . . . . . . . . . . . . . . . 3мм
Поле зрения сканера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360° x 300°
Оптика. . . . . . . . . . . . . . . . . . . . . . . . . .раздельные каналы на испускание/прием
Передача данных . . . . . . . . . . . . . . . . . . . . . . . . . . . .USB флэш-память; Ethernet
Цифровые изображения . . . . . . . . встроенное цифровое видео в реальном времени
|
|
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Инструмент
размеры (ГШВ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 x 520 x 355 мм
вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.8 кг
потребляемая мощность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Вт
Источник питания
Встроенный блок питания: . . переменный ток 90-240 В, 50-60 Гц; постоянный 24 В;
батареи питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 батареи блока питания
Размер блока питания (ГШВ) . . . . . . . . . . . . . . . . . . . . . . . . . . 200 x 320 x 230 мм
Вес блока питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.6 kg
Транспортировочный кейс . . . . . . . . . . . . . пылевлагозащитный корпус на колесах;
размеры (ГШВ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 795 x 518 x 394 мм
вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 kg
Условия эксплуатации:
рабочая температура . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0° - +40°C
температура хранения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -20° - +50°C
Освещеность . . . . . . . . . работоспособен в темноте и при окружающем освещении
Стандарт защиты (IEC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP64
ударопрочность (IEC 60721-3-2) . . . . . . . . . . . 2M2 (сканер); 2M3 (сканер в кейсе)
Влажность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20% - 85%, без конденсации
|
|
ПОЛЕВОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
|
|
Trimble Access for Spatial Imaging - програмное обеспечение, работающее на защищенном полевом КПК Trimble Tablet PC предназначен для управления лазерным сканером Trimble CX. В дополнение к функциям управления, Trimble Access имеет специальные возможности, позволяющие пользователям создавать файлы данных в необходимом конечном формате для их передачи или непосредственно работы в поле используя Trimble Tablet PC.
|
|
Эффективная настройка на объекте
|
|
- Установка станции и привязка к точкам съемочного обоснования
- Электронное горизонтирование
- Компенсация по двум осям
- Автоматическое распознование марок. Перепроверка положения марок
|
|
Разнообразные функции задания сектора сканирования:
|
|
- Быстрое задание сектора сканирования по видеоизображению, массиву точек, круговой панораме или отдельному снимку
- Задание прямоугольной и полигональнойобластисканирования
- Дистанционный контроль выполнения съемки по видеоизображению
|
|
Преимущества сканирования:
|
|
- Полное сканирование всей сферы
- Режим автономного сканирования
- Расчет времени сканирования и контроль заданного разрешения
- Получение значений интенсивности отраженного сигнала и цвета точек
|
|
Многофункциональный дисплей:
|
|
- 3D визуализация,изменение масштаба просмотраданных(увеличение/уменьшение изображения) в процессе сканирования в реальном времени
- Потоковая передача видеоизображения
- Отображение массива точек в цвете либо по значениям интенсивности отраженногосигнала
- Моделирование визуализации поверхностей и окружающего освещения
- Визуализация положения сканера
|
|
1 Стандартные условия: без дымки, пасмурная либо средняя солнечная освещенность при отсутствии тепловой рефракции.
2 Диапазон и точность зависят от атмосферных условий, размера объектов и фонового освещения.
3 Kарта освещенности Kodak Gray Card, № по каталогу E1527795.
4 Характеристика дана для стандартного режима сканирования, при одном измерении в зависимости от дистанции до марки (альбедо марки 99%).
|
